LT1117IST-2.85#PBF

产品分类: LDO稳压器
厂牌: ANALOG DEVICES
产品描述: 75dB(120Hz) 10mA 正极 Fixed 800mA 1 2.85V 2.45V 2.85V 10V 1.3V@ 800mA 10mV 6mV SOT-223-3 贴片安装 1.8mm(高度)
供应商型号: LT1117IST-2.85#PBF
供应商: 期货订购
标准整包数: 1014

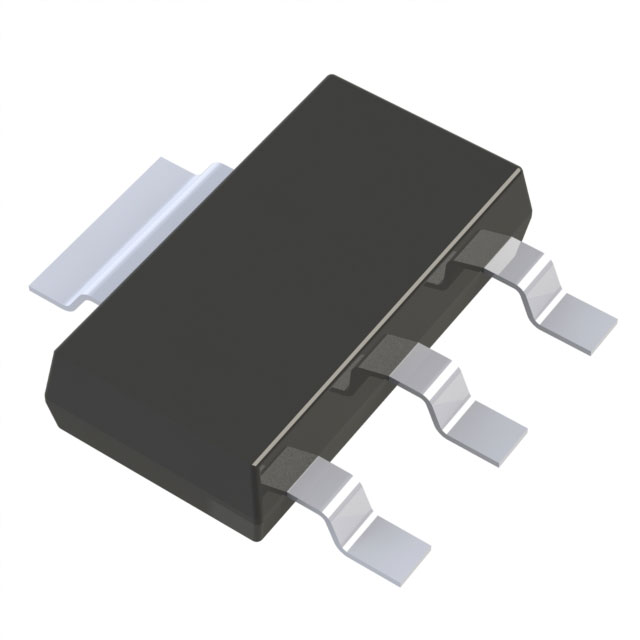

ANALOG DEVICES LDO稳压器 LT1117IST-2.85#PBF

LT1117IST-2.85#PBF概述


    产品简介


    LT1117/LT1117-2.85,LT1117-3.3/LT1117-5 是一款由Linear Technology(现为Analog Devices的一部分)生产的正向低压降调节器。这类芯片可提供高达800mA的输出电流,适用于多种应用场合。根据具体型号的不同,LT1117系列具有固定的输出电压(如2.85V、3.3V和5V),也有可调版本,广泛应用于空间受限的应用环境,如便携式设备、工业控制和电源管理等领域。

    技术参数


    - 输出电流:最高可达800mA。
    - 固定输出电压:2.85V、3.3V和5V。
    - 调整输出电压范围:通过外部电阻可调整输出电压。
    - 输入输出差分电压:低至1V(最小)。
    - 热关断温度:165°C。
    - 工作环境温度范围:
    - C级(0°C至125°C)
    - I级(-40°C至125°C)
    - 热阻:15°C/W(Junction-to-Case)
    - 最低输入电压:
    - LT1117、LT1117-3.3、LT1117-5:15V
    - LT1117-2.85:10V
    - 最大输入电压:20V(瞬时耐受)
    - 启动时间:快速(典型值)

    产品特点和优势


    1. 低压降:即使在负载电流较高时,也能保持较低的压降(最大1.2V)。
    2. 高效率:与传统的PNP型调节器相比,该系列耗电量更少,效率更高。
    3. 宽温度范围:工作温度范围从-40°C到125°C,适合各种严苛环境。
    4. 高稳定性:内部参考电压精度高达±1%,并具备优异的温度稳定性和长期稳定性。
    5. 小体积封装:采用SOT-223封装,便于空间受限的应用设计。

    应用案例和使用建议


    应用案例:
    - SCSI Active Terminator:2.85V版本特别适合用于SCSI总线的主动终止器。
    - 电池充电器:利用其高输出电流能力进行高效的电池充电。
    - 后置稳压器:应用于开关电源系统作为后置稳压器以提高输出电压的精度和稳定性。
    使用建议:
    - 确保输出电容达到10μF以上,推荐使用表面贴装的钽电解电容器以减小ESR。
    - 避免过载操作,当出现过载情况时,内置热保护电路会自动关闭。
    - 使用较大的PCB面积有助于改善散热效果,特别是在高功耗应用中。

    兼容性和支持


    LT1117系列具有与市面上其他常见的3端子调节器兼容的引脚布局,这使得它可以轻松替换传统产品。Linear Technology提供了全面的技术文档和支持服务,确保用户能够充分理解并有效使用这些产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查并确保输出电容值达到要求,并检查是否存在额外的负载波动。 |
    | 过热 | 检查PCB散热设计,确保有足够的热阻和通风条件。 |
    | 输出电流不足 | 确认输入电压符合要求,同时检查连接线路的阻抗。 |

    总结和推荐


    LT1117/LT1117-2.85,LT1117-3.3/LT1117-5 系列调节器凭借其低压降、高效率和出色的热稳定性,成为众多高性能应用的理想选择。特别是其紧凑的SOT-223封装和广泛的温度适应范围使其非常适合空间受限且需高效电源管理的应用场景。综合上述各方面因素,强烈推荐该系列产品用于需要精确稳压电源的设计中。

LT1117IST-2.85#PBF参数

参数
输出电流 800mA
Iq-静态电流 10mA
最大输出电压 2.85V
线路调节 6mV
输出类型 Fixed
最大压差@电流 1.3V@ 800mA
极性 正极
纹波抑制-PSRR 75dB(120Hz)
最小输出电压 2.85V
最大输入电压 10V
稳压器数量 1
负载调节 10mV
最小输入电压 2.45V
长*宽*高 1.8mm(高度)
通用封装 SOT-223-3
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 管装

LT1117IST-2.85#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT1117IST-2.85#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES LDO稳压器 ANALOG DEVICES LT1117IST-2.85#PBF LT1117IST-2.85#PBF数据手册

LT1117IST-2.85#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1014+ ¥ 29.7714
2028+ ¥ 29.0145
3042+ ¥ 28.2576
库存: 3000
起订量: 1014 增量: 78
交货地:
最小起订量为:1014
合计: ¥ 30188.19
