LT1244CN8#PBF

产品分类: AC-DC稳压器
厂牌: ANALOG DEVICES
产品描述: 10V~25V Buck Up~500KHz 1A 11V 5V 25V 隔离 No 48% PDIP-8 通孔安装
供应商型号: CY-LT1244CN8#PBF
供应商: Avnet
标准整包数: 1

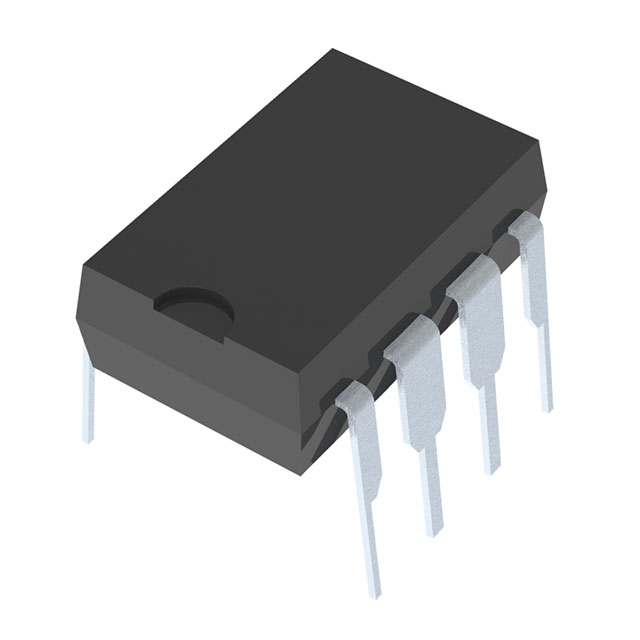

ANALOG DEVICES AC-DC稳压器 LT1244CN8#PBF

LT1244CN8#PBF概述

    LT1241 Series Pulse Width Modulator

    1. 产品简介


    LT1241系列是八引脚、固定频率、电流模式脉冲宽度调制器(PWM),专门用于离线转换器和直流/直流转换器的应用。该系列是对行业标准UC1842系列的改进版本,具有更高的速度和更低的静态电流。它包含一个温度补偿参考源、高增益误差放大器、电流检测比较器和适合驱动功率MOSFET的高电流推拉输出级。该系列特别适合电源管理、通信系统、工业控制和其他需要高效、高速控制的应用领域。

    2. 技术参数


    - 引脚配置:8引脚CERDIP、PDIP、PLASTIC SO封装。
    - 绝对最大额定值:最大结温TJMAX为125°C(CERDIP)、100°C(PDIP、PLASTIC SO);热阻θJA分别为100°C/W(CERDIP)、130°C/W(PDIP)、150°C/W(PLASTIC SO)。
    - 供电电压:最高25V。
    - 输出电流:±1A。
    - 输出能量:每周期电容负载最大5µJ。
    - 启动电流:启动时小于250µA。
    - 电流检测延迟:50ns。
    - 工作频率:高达500kHz。
    - 无交叉传导电流:消除输出级中的交叉传导电流尖峰。
    - 过压保护:输出级在导通状态下钳位到最高18V。
    - 欠压锁定:具有迟滞的欠压锁定功能。

    3. 产品特点和优势


    - 低启动电流:启动电流小于250µA。
    - 频率和沉电流微调:振荡器频率和沉电流经过微调并严格指定。
    - 电流检测前沿屏蔽:增加电流检测比较器的前沿屏蔽功能。
    - 高精度带隙参考:带有温度稳定性的带隙参考。
    - 推拉输出:高达1A的推拉输出能力。
    - 主动下拉功能:在欠压锁定期间,参考输出和输出会主动拉低。

    4. 应用案例和使用建议


    LT1241系列广泛应用于离线转换器和直流/直流转换器。例如,在电信基站电源管理系统中,LT1241系列可以提高系统的效率和稳定性。使用时,应注意选择合适的RT和CT值来设定所需的频率和死区时间。对于具体的应用,建议进行详细的设计仿真以确保最佳性能。

    5. 兼容性和支持


    LT1241系列与UC1842系列引脚兼容,便于替换和升级。制造商提供详尽的技术支持和文档,如数据手册、应用笔记和技术论坛,帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - 问题1:启动电流过大
    - 解决方案:检查电路连接是否正确,确保启动电流小于250µA。
    - 问题2:振荡器频率不稳定
    - 解决方案:检查RT和CT值的选择是否符合要求,必要时重新调整。
    - 问题3:输出电流不稳
    - 解决方案:检查负载条件,确保符合产品规定的最大输出电流范围。

    7. 总结和推荐


    LT1241系列是一款高性能的电流模式PWM控制器,具有多种显著的优势,包括低启动电流、高精度、频率和沉电流微调等。适用于各种离线和直流/直流转换器应用,特别是在需要高效率和稳定性的场合。总体而言,强烈推荐使用此产品。
    希望上述内容能够帮助您详细了解LT1241系列产品的技术特性和应用潜力。如需更多技术支持和信息,请访问[官方网站](http://www.linear.com/product/LT1241#orderinfo)。

LT1244CN8#PBF参数

参数
最小输入电压 11V
电压 - 电源(Vcc/Vdd) 10V~25V
击穿电压 -
开关频率 Up~500KHz
最小输出电压 -
输出电流 1A
最大输出电压 5V
隔离 隔离
故障保护 -
最大输入电压 25V
占空比 48%
功率 -
拓扑 Buck
内部开关 No
通用封装 PDIP-8
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

LT1244CN8#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT1244CN8#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES AC-DC稳压器 ANALOG DEVICES LT1244CN8#PBF LT1244CN8#PBF数据手册

LT1244CN8#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.393 ¥ 25.4227
库存: 217
起订量: 40 增量: 1
交货地:
最小起订量为:1
合计: ¥ 25.42
