LT3015IT-12#PBF

产品分类: LDO稳压器
厂牌: ANALOG DEVICES
产品描述: 53dB(120Hz) 2.4mA 负极 Fixed 1.5A 1 12V 30V 12V 30V 680mV@ 1.5A 25mV 27mV TO-220-5 通孔安装
供应商型号: LT3015IT-12#PBF
供应商: 期货订购
标准整包数: 1000

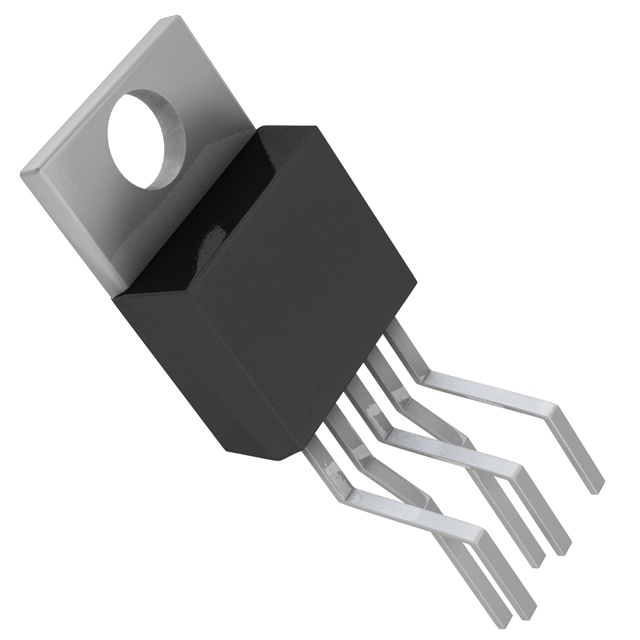

ANALOG DEVICES LDO稳压器 LT3015IT-12#PBF

LT3015IT-12#PBF概述

    LT3015 Series 低噪声负线性稳压器

    产品简介


    LT3015 系列是 Linear Technology(现为 Analog Devices 的一部分)开发的一系列低噪声、低静态电流、负线性稳压器。该系列产品能够提供高达 1.5A 的输出电流,并且具有快速瞬态响应的特点。LT3015 系列广泛应用于各种需要高精度、低噪声电源的场合。

    技术参数


    - 输出电流: 最大输出电流可达 1.5A
    - 降压电压: 在输出电流为 1.5A 时,最小降压电压为 310mV
    - 精度电流限制: 具备带折返的精密电流限制功能
    - 低输出噪声: 噪声低至 60µVRMS (10Hz 到 100kHz)
    - 低静态电流: 静态电流典型值为 1.1mA
    - 快速瞬态响应: 快速瞬态响应特性
    - 宽输入电压范围: 输入电压范围为 -1.8V 至 -30V
    - 可调输出电压范围: 负输出电压可调范围从 -1.22V 至 -29.3V
    - 固定输出电压: 固定输出电压包括 -2.5V、-3V、-3.3V、-5V、-12V 和 -15V
    - 陶瓷电容器稳定性: 可使用小型陶瓷电容器而不必添加等效串联电阻 (ESR)

    产品特点和优势


    - 低噪声: LT3015 系列稳压器具有非常低的输出噪声,非常适合对噪声敏感的应用场景。
    - 高精度: 配备精密电流限制功能,并具有温度迟滞的热关断保护机制。
    - 广泛适用: 支持多种封装形式,包括 TO-220、DD-Pak、MSOP 和 DFN 封装,适用于不同的应用场景。
    - 简单易用: 需要的外部元件少,便于设计和使用。

    应用案例和使用建议


    - 后置调节器: 可以作为开关电源的后置调节器使用,提高系统的整体稳定性和效率。
    - 负逻辑供电: 适合于负逻辑电路和仪器仪表供电。
    - 工业供电: 广泛用于工业控制系统,如 PLC、传感器节点等。
    使用建议:
    1. 在使用时应确保负载电流不会超过最大输出电流,以避免过载。
    2. 对于某些特殊应用,可以考虑使用外部分流电阻来满足最低输入电压要求。
    3. 建议使用较大的输出电容(至少 10µF),以进一步提高系统的稳定性。

    兼容性和支持


    - 兼容性: LT3015 系列稳压器能够与现有的陶瓷、钽和铝电解电容器良好配合使用。
    - 支持: Linear Technology 提供了详细的用户手册和技术支持,确保用户能够正确使用和维护产品。

    常见问题与解决方案


    1. 输出电压不稳定:
    - 解决方案: 检查输入电压是否符合规范,确保输出电容大小符合要求。

    2. 噪声过高:
    - 解决方案: 检查外围元件布局,适当增加输出电容,或者尝试更换高质量的电容器。
    3. 静态电流过高:
    - 解决方案: 检查电路连接,确保所有元件安装正确,必要时更换电容器。

    总结和推荐


    LT3015 系列稳压器凭借其出色的低噪声性能、高精度、快速瞬态响应和广泛的适用性,在众多应用中表现出色。它不仅适用于工业控制系统,还能满足各种电子设备的需求。总的来说,这款稳压器值得推荐给需要高性能电源解决方案的设计者和工程师们。

LT3015IT-12#PBF参数

参数
Iq-静态电流 2.4mA
极性 负极
最大输出电压 12V
最小输出电压 12V
负载调节 25mV
输出电流 1.5A
线路调节 27mV
最小输入电压 30V
纹波抑制-PSRR 53dB(120Hz)
最大压差@电流 680mV@ 1.5A
最大输入电压 30V
稳压器数量 1
输出类型 Fixed
10.54mm(Max)
4.57mm(Max)
9.4mm(Max)
通用封装 TO-220-5
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

LT3015IT-12#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT3015IT-12#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES LDO稳压器 ANALOG DEVICES LT3015IT-12#PBF LT3015IT-12#PBF数据手册

LT3015IT-12#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 45.5598
2000+ ¥ 44.4015
3000+ ¥ 43.2432
库存: 3000
起订量: 1000 增量: 50
交货地:
最小起订量为:1000
合计: ¥ 45559.8
