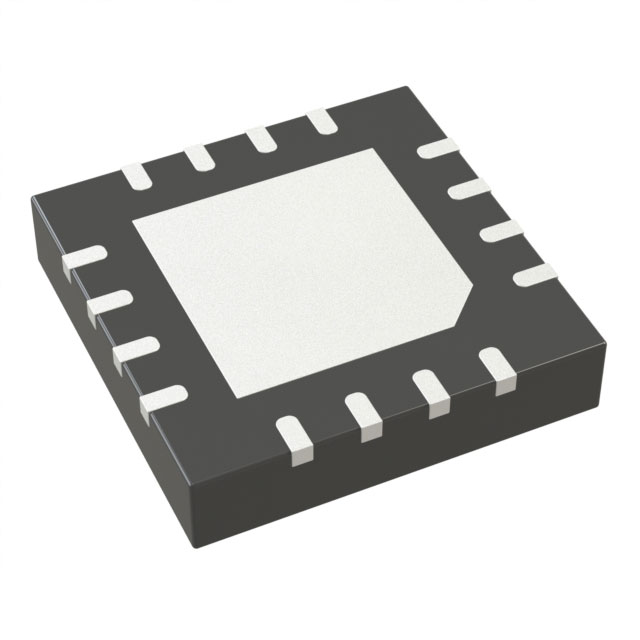

ADP1740ACPZ-1.0-R7

产品分类: LDO稳压器
厂牌: ANALOG DEVICES
产品描述: 800μA 正极 Fixed 2A 1 1V 1.6V 1V 3.6V 40mV@ 100mA,350mV@ 2A 0.5%/A 0.3%/V LFCSP-16 贴片安装,黏合安装 4mm*4mm*830μm
供应商型号: 4407256
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES LDO稳压器 ADP1740ACPZ-1.0-R7

ADP1740ACPZ-1.0-R7概述


    产品简介


    ADP1740/ADP1741 是由ADI(Analog Devices)公司生产的低dropout线性调节器。这两款器件属于CMOS线性稳压器,可以在1.6 V至3.6 V的输入电压范围内提供高达2 A的输出电流。这些器件非常适合用于电源管理和信号处理等领域,如服务器计算机、内存组件、电信设备、网络设备、数字信号处理器(DSP)、现场可编程门阵列(FPGA)和微处理器的电源供应等。

    技术参数


    - 最大输出电流:2 A
    - 输入电压范围:1.6 V 至 3.6 V
    - 关断电流:2 µA 至 100 µA(取决于温度)
    - 低dropout电压:160 mV(2 A 负载)
    - 初始精度:±1%
    - 整体精度:±2%(包括线路、负载和温度变化)
    - 固定输出电压选项:7个,0.75 V 至 2.5 V(ADP1740)
    - 可调输出电压范围:0.75 V 至 3.3 V(ADP1741)
    - 高电源抑制比(PSRR):65 dB(1 kHz 和 10 kHz)
    - 输出噪声:23 µV rms(0.75 V 输出)
    - 启动时间:200 µs(CSS = 0 nF, IOUT = 10 mA)

    产品特点和优势


    - 高电流输出能力:最大输出电流为2 A,适用于需要高功率需求的应用场景。
    - 低dropout电压:在2 A负载下,仅需160 mV的dropout电压,减少了系统能量损失。
    - 宽输入电压范围:1.6 V至3.6 V的宽输入电压范围,适应不同的供电环境。
    - 高精度:初始精度为±1%,整体精度在±2%以内,确保稳定的输出电压。
    - 高PSRR:在高频段具有出色的电源抑制比(PSRR),适合噪声敏感的应用。

    应用案例和使用建议


    应用案例:
    ADP1740/ADP1741在服务器计算机、内存组件、电信设备和网络设备中的应用非常广泛。例如,在服务器计算机中,它们可以为不同部件提供稳定可靠的电源供应。
    使用建议:
    - 确保VIN到GND之间的电容至少为3.3 µF,以满足最小输入和输出电容的要求。
    - 使用X7R和X5R类型的电容器,避免使用Y5V和Z5U类型的电容器,因为后者可能导致不稳定。
    - 在连接VIN和VOUT时,务必将所有对应的引脚全部连接,确保器件正常工作。
    - 在设计PCB时,尽量减少导线长度,以降低IR损耗。

    兼容性和支持


    - 兼容性:ADP1740/ADP1741与各种标准的电源管理芯片和其他外围设备兼容,易于集成到现有的电路设计中。
    - 支持:ADI公司提供了详尽的技术文档和支持服务,包括产品手册、应用笔记和在线技术支持。

    常见问题与解决方案


    - 问题1:启动时无法正常输出。
    - 解决方案:检查EN引脚是否正确连接,确保其处于高电平状态。
    - 问题2:电源出现波动。
    - 解决方案:增加外部滤波电容,特别是靠近ADP1740/ADP1741的输出端。
    - 问题3:温度过高导致过热保护。
    - 解决方案:优化PCB布局,增加散热片或改进通风条件,确保良好的散热。

    总结和推荐


    ADP1740/ADP1741是为高性能电源管理而设计的优秀线性稳压器。其高输出电流、低dropout电压和高精度使得它在多种应用场景中表现出色。无论是服务器计算机还是电信设备,ADP1740/ADP1741都能提供稳定可靠的电源解决方案。强烈推荐在需要高精度、大电流电源的应用中采用这款产品。

ADP1740ACPZ-1.0-R7参数

参数
极性 正极
最大输入电压 3.6V
输出电流 2A
最小输出电压 1V
最大压差@电流 40mV@ 100mA,350mV@ 2A
纹波抑制-PSRR -
线路调节 0.3%/V
稳压器数量 1
Iq-静态电流 800μA
最大输出电压 1V
负载调节 0.5%/A
最小输入电压 1.6V
输出类型 Fixed
长*宽*高 4mm*4mm*830μm
通用封装 LFCSP-16
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
