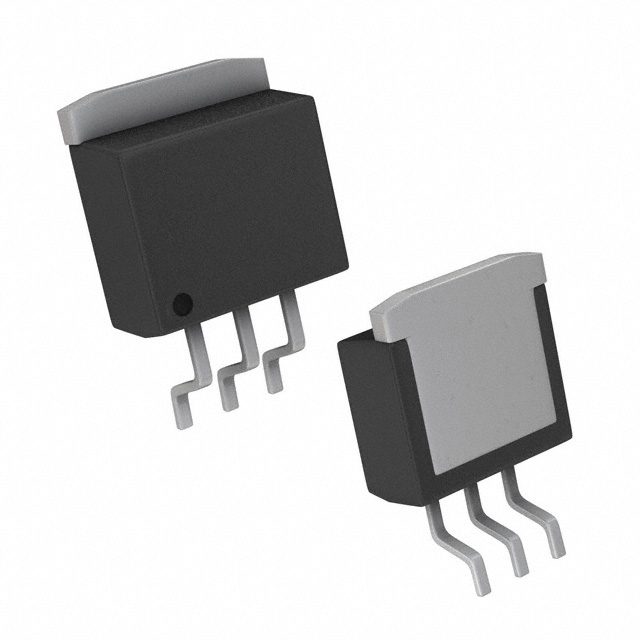

LT1085CM#PBF

产品分类: LDO稳压器
厂牌: ANALOG DEVICES
产品描述: 75dB(120Hz) 正极 Adjustable 3A 1 1.25V 2.55V 28.5V 30V 1.5V@ 3A 0.3% 0.2% DDPAK-3 贴片安装 4.57mm(高度)
供应商型号: 4026995
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES LDO稳压器 LT1085CM#PBF

LT1085CM#PBF概述

    LT1083/LT1084/LT1085 系列可调正压线性稳压器

    产品简介


    LT1083/LT1084/LT1085 系列可调正压线性稳压器提供 7.5A、5A 和 3A 的输出电流,具有高效率的特点。这些稳压器专为需要高性能电源的应用而设计,适用于各种电子设备,如开关电源的后置调节器、恒流调节器以及电池充电器。

    技术参数


    以下是这些稳压器的技术规格和技术参数列表:
    - 输出电流:7.5A(LT1083)、5.0A(LT1084)、3.0A(LT1085)
    - 输入输出电压差:最低可低至 1V
    - 保证的压差电压:在最大输出电流时,压差电压最大为 1.5V,随着负载电流降低而减小
    - 线性调节率:0.015%
    - 负载调节率:0.1%
    - 绝对最大输入输出电压差:C-等级和I-等级30V,M-等级(已废弃)35V
    - 热关断功能测试:100%
    - 封装类型:3-lead塑料TO-220、3-lead塑料TO-3P、3-lead塑料DD等
    - 工作温度范围:
    - C-等级:控制部分 0°C 至 125°C,功率部分 0°C 至 150°C
    - I-等级:控制部分 -40°C 至 125°C,功率部分 -40°C 至 150°C
    - M-等级(已废弃):控制部分 -55°C 至 150°C,功率部分 -55°C 至 200°C
    - 存储温度范围:-65°C 至 150°C
    - 热阻抗:不同封装有不同的热阻值,例如T封装为50°C/W,P封装为35°C/W等

    产品特点和优势


    1. 高效率:相比传统的PNP调节器,LT1083系列的静态电流流入负载,而不是作为废热消耗,从而提高了整体效率。
    2. 多功能性:支持多种输出电流规格(7.5A、5A、3A),并且能够处理低至1V的输入输出电压差。
    3. 保护特性:短路保护、安全区域保护以及热关断功能,确保在过载情况下也能安全运行。
    4. 精度高:参考电压稳定性经过改进,参考电压变化率为±1%,并且能够在广泛的温度范围内保持稳定。

    应用案例和使用建议


    这些稳压器广泛应用于多种电子设备,如开关电源、电池充电器等。实际应用中需要注意以下几点:
    - 在使用过程中必须在输出端添加一个10µF的电容器以确保稳定。
    - 根据不同的工作环境和负载要求选择适当的封装类型和型号。
    - 当调整终端旁路时,注意检查输出电容的规格和类型,以确保系统稳定。

    兼容性和支持


    这些稳压器与较老的三端可调调节器引脚兼容,便于集成到现有的电路设计中。制造商提供详细的技术文档和支持,包括数据手册、应用笔记和故障排除指南。

    常见问题与解决方案


    1. 问题:系统启动时电压不稳定。
    - 解决方案:检查输出端的电容器是否符合规格,并且连接正确。

    2. 问题:过载条件下出现异常发热。
    - 解决方案:检查系统设计,确保有足够的散热措施,同时确认负载电流不超过规定的最大值。

    3. 问题:系统在低温环境下无法正常工作。
    - 解决方案:确保所选型号的工作温度范围覆盖实际使用环境的最低温度。

    总结和推荐


    LT1083/LT1084/LT1085 系列稳压器具备出色的效率、高精度和多种保护特性,非常适合于需要高性能电源的应用场景。其高度的可靠性、稳定的性能和丰富的保护机制使其成为市场上的佼佼者。强烈推荐给那些对电源稳定性要求较高的项目。

LT1085CM#PBF参数

参数
稳压器数量 1
最大输入电压 30V
最小输出电压 1.25V
纹波抑制-PSRR 75dB(120Hz)
输出电流 3A
Iq-静态电流 -
最大压差@电流 1.5V@ 3A
线路调节 0.2%
最小输入电压 2.55V
负载调节 0.3%
输出类型 Adjustable
最大输出电压 28.5V
极性 正极
长*宽*高 4.57mm(高度)
通用封装 DDPAK-3
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装
