LT3080IST#WPBF

产品分类: LDO稳压器
厂牌: ANALOG DEVICES
产品描述: 75dB~20dB(120Hz~1MHz) 500μA 正极 Adjustable 1.1A 1 0V 1.2V 36V 36V 1.6V@ 1.1A -0.1nA(Typ) 0.5nA/V SOT-223-3 贴片安装
供应商型号: 4027660
供应商: 海外现货
标准整包数: 1

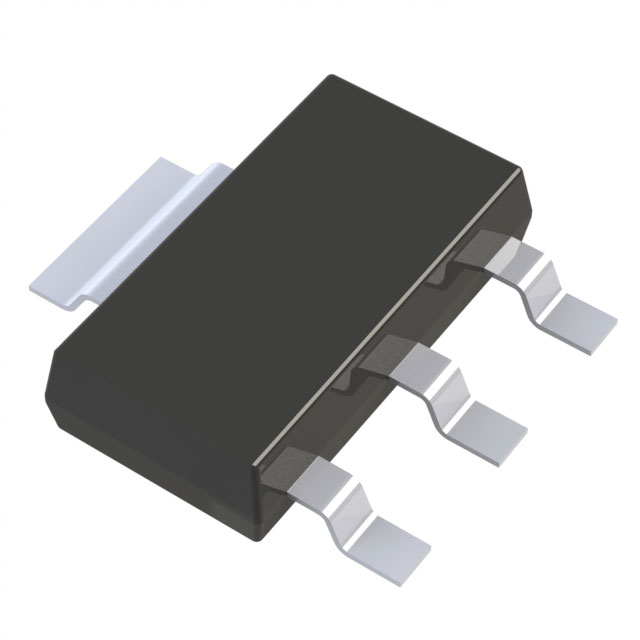

ANALOG DEVICES LDO稳压器 LT3080IST#WPBF

LT3080IST#WPBF概述

    LT3080 高精度低压差线性稳压器技术手册

    产品简介


    LT3080是一款高精度低压差(LDO)线性稳压器,输出电流可达1.1A。其独特的电流源和电压跟随架构使其广泛应用于多种需要高电流、可调输出至零且无需散热的应用中。此外,通过将旁路晶体管的集电极引出,LT3080能够在使用多个电源时实现低至350毫伏的低压差运行。

    技术参数


    - 输出电流:1.1A
    - 输出可调范围:0V 至 36V
    - 低输出噪声:40µVRMS(10Hz 到 100kHz)
    - 宽输入电压范围:1.2V 至 36V
    - 最低输出压差:350mV(除SOT-223封装外)
    - 负载调节:小于1mV
    - 线性调节:小于0.001%/V
    - 最小负载电流:0.5mA
    - 稳定性:至少2.2μF陶瓷输出电容
    - 过温保护及电流限制(折返)

    产品特点和优势


    - 支持并联以提高输出电流或分散热量,适合表面贴装
    - 高效率线性稳压器,适用于开关电源的后置调节
    - 极少的零件数量,简化电路设计
    - 输出电压可调整到0V,满足各种应用需求
    - 低输出噪声,适用于对电磁干扰敏感的应用

    应用案例和使用建议


    - 车载电源系统:适用于需要低噪声、高电流输出的应用场景,如汽车电子控制系统。
    - 并联应用:可以将多个LT3080并联使用,提高总输出电流或热管理能力,适用于需要较高功率的应用。
    使用建议:
    - 在选择外部电容器时,要确保其容量符合规范,尤其是在并联操作时。
    - 对于温度敏感的应用,应注意环境温度变化可能对性能的影响,可以通过加装散热片来改善。

    兼容性和支持


    - 兼容多种封装,包括8引脚MSOP、3mm×3mm DFN、5引脚DD-Pak、TO-220和3引脚SOT-223,便于灵活安装。
    - 厂商提供技术支持和维护服务,确保客户在使用过程中遇到问题时能够得到及时帮助。

    常见问题与解决方案


    - 问:如何正确设置输出电压?
    答:使用单个电阻通过精确的参考电流设置输出电压。参考图1所示的连接方式。
    - 问:能否并联多个LT3080以增加输出电流?
    答:可以,但需注意保证各器件间的电流平衡。
    - 问:过温保护会损坏器件吗?
    答:不会,但是长时间处于过温状态可能会降低可靠性,应避免这种情况发生。

    总结和推荐


    LT3080是一款出色的低压差线性稳压器,具有高电流输出能力和灵活的可调性,特别适用于需要高电流、低噪声的电源设计。它拥有广泛的输入电压范围、紧凑的设计以及优异的热稳定性,使得其在各种复杂应用中表现卓越。综上所述,我们强烈推荐LT3080作为高电流、高精度电源解决方案的最佳选择。

LT3080IST#WPBF参数

参数
最大压差@电流 1.6V@ 1.1A
稳压器数量 1
最大输出电压 36V
负载调节 -0.1nA(Typ)
输出电流 1.1A
Iq-静态电流 500μA
最大输入电压 36V
最小输出电压 0V
输出类型 Adjustable
线路调节 0.5nA/V
最小输入电压 1.2V
极性 正极
纹波抑制-PSRR 75dB~20dB(120Hz~1MHz)
通用封装 SOT-223-3
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

LT3080IST#WPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT3080IST#WPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES LDO稳压器 ANALOG DEVICES LT3080IST#WPBF LT3080IST#WPBF数据手册

LT3080IST#WPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
