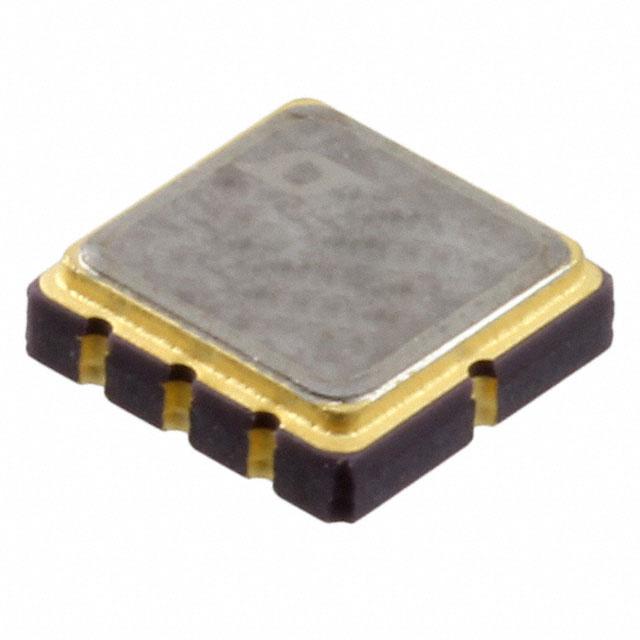

LT6654BHLS8-2.5#PBF

产品分类: 电压基准芯片
厂牌: ANALOG DEVICES
产品描述: 20ppm/℃ 600μA Fixed 10mA 2ppmrms 1.5ppmp-p 2.5V 2.5V ±0.1% LCC 贴片安装 5mm*5mm*1.45mm
供应商型号: Q-LT6654BHLS8-2.5#PBF
供应商: 期货订购
标准整包数: 576
ANALOG DEVICES 电压基准芯片 LT6654BHLS8-2.5#PBF

LT6654BHLS8-2.5#PBF概述

    LT6654 精密电压参考源

    产品简介


    LT6654 是一款小型精密电压参考源,适用于需要高精度、低噪声、低漂移和低功耗的应用场景。该器件能在高达36V的供电范围内工作,并且在–55°C到125°C的温度范围内完全标定。它配备了缓冲输出,可提供±10mA的输出驱动能力,具有低输出阻抗和精确的负载调节能力。这些特性使其成为便携式设备、工业传感与控制以及汽车应用的理想选择。

    技术参数


    | 参数 | 型号 | 值范围 |
    |
    | 温度系数 (ppm/°C) | A级 | 最大10 |
    B级 | 最大20 |
    | 初始精度 (%) | A级 | 最大±0.05 |
    B级 | 最大±0.10 |
    | 噪声 (ppmP-P) | 0.1Hz至10Hz | 1.6 |
    | 工作电压范围 (V) | 最大 | 36 |
    | 热滞后 (ppm) | LS8 | 最大15 |
    | 长期漂移 (ppm/√kHr)| LS8 | 最大15 |
    | 线性调整率 (ppm/V) | 最大 | 5 |
    | 低压差 (mV) | 最大 | 100 |
    | 负载调节 (ppm/mA) | 源 (SOURCING) | 最大10 |
    沉 (SINKING) | 最大30 |
    | 封装 | SOT-23 | 6引脚 |
    LS8 | 8引脚 (5mm x 5mm) |

    产品特点和优势


    - 高精度和低噪声:A级型号的最大初始精度为±0.05%,B级为±0.10%。最大噪声仅为1.6ppmP-P (0.1Hz至10Hz)。
    - 宽工作范围:能够在高达36V的工作电压下稳定运行,满足多种应用场景需求。
    - 优秀的热稳定性:提供低热滞后特性(LS8型号),确保高精度。
    - 出色的长期稳定性:长期内漂移仅为15ppm/√kHr。
    - 双极性操作能力:可以作为正参考源和负参考源使用,具备双向电流驱动能力(±10mA)。

    应用案例和使用建议


    - 汽车控制和监测:可用于汽车传感器和控制器,确保在极端温度条件下的稳定性能。
    - 高温工业应用:适用于高温度环境下的工业控制和数据采集系统。
    - 医疗设备:用于高分辨率的数据采集系统,确保测量结果的准确性和可靠性。
    使用建议:
    - 在选择电压参考源时,根据具体应用场景选择合适的精度等级(A级或B级)。例如,在对精度要求较高的场合,推荐使用A级。
    - 考虑使用时的具体温度条件,确保所选型号的温度范围符合实际应用需求。
    - 对于高精度需求的应用,可以利用LS8封装提供的出色热稳定性,提高系统的整体性能。

    兼容性和支持


    LT6654电压参考源提供了两种封装形式(SOT-23和LS8),可以根据不同的设计需求进行选择。此外,供应商还提供了详尽的技术文档和支持服务,包括安装指南和应用笔记,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳 | 检查输入电压是否在规定的范围内。 |
    | 输出电流超出额定值 | 减少负载或增加输入电压以保证电压差足够。 |
    | 系统噪声增大 | 适当调整外部滤波电路,降低噪声影响。 |

    总结和推荐


    LT6654 是一款高性能的精密电压参考源,凭借其出色的精度、稳定性和宽工作温度范围,非常适合便携式设备、工业控制、汽车应用和医疗设备等领域。无论是需要高精度还是宽工作温度范围的应用,LT6654都能提供卓越的表现。因此,强烈推荐给需要此类产品的用户。
    对于注重精度和可靠性的用户来说,LT6654无疑是一个非常理想的选择。希望本文能为您提供有用的信息,并帮助您更好地了解和使用这款产品。

LT6654BHLS8-2.5#PBF参数

参数
输出类型 Fixed
最大输出电压 2.5V
噪声 - 10Hz 至 10KHz 2ppmrms
工作电源电流 600μA
温度系数 20ppm/℃
最小输出电压 2.5V
噪声 - 0.1Hz 至 10Hz 1.5ppmp-p
输出电流 10mA
最大串联VREF—输入电压 -
精度 ±0.1%
电流 - 阴极 -
长*宽*高 5mm*5mm*1.45mm
通用封装 LCC
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 管装

LT6654BHLS8-2.5#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT6654BHLS8-2.5#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 电压基准芯片 ANALOG DEVICES LT6654BHLS8-2.5#PBF LT6654BHLS8-2.5#PBF数据手册

LT6654BHLS8-2.5#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
