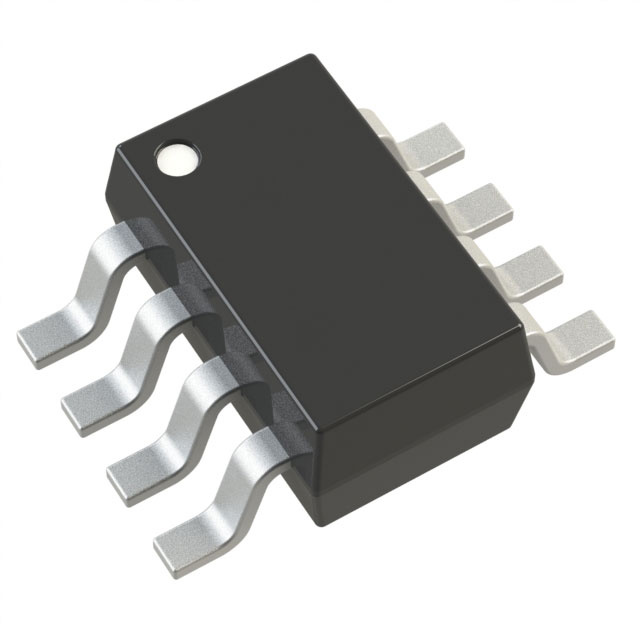

LT3009ESC8-3.3#TRMPBF

产品分类: LDO稳压器
厂牌: ANALOG DEVICES
产品描述: 61dB(120Hz) 6μA 正极 Fixed 20mA 1 3.3V 1.6V 3.3V 20V 450mV@ 20mA 16.5mV 8.3mV SC-70-8 贴片安装,黏合安装
供应商型号: 4027438
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES LDO稳压器 LT3009ESC8-3.3#TRMPBF

LT3009ESC8-3.3#TRMPBF概述

    LT3009系列低功耗线性稳压器技术手册解析

    一、产品简介


    LT3009系列是凌力尔特(Linear Technology)公司推出的一类微功率低漏电流低压差线性稳压器(LDO)。这些器件能够提供高达20mA的输出电流,且漏电流仅为280mV。此外,它还具有极低的静态电流消耗(典型值为3μA),非常适合需要低功耗和高输出驱动能力的应用场合。

    二、技术参数


    | 参数 | 值 | 备注 |
    |
    | 输入电压范围 | 1.6V 到 20V
    | 输出电流 | 20mA
    | 漏电流 | 280mV | 典型值 |
    | 静态电流 | 3μA | 典型值 |
    | 负载调整率 | ±2% | 过载、线路和温度范围内 |
    | 输出噪声 | 150μVRMS | 10Hz到100kHz带宽下,1μF输出电容 |
    | 工作温度范围 | -40°C 至 125°C
    | 封装 | 6引脚DFN、8引脚SC70

    三、产品特点和优势


    1. 超低静态电流:典型的3μA静态电流使得LT3009特别适用于电池供电的系统。
    2. 广泛输入电压范围:支持1.6V到20V的输入电压,适应多种应用环境。
    3. 内部保护电路:集成的过流保护、热关断保护和反向电流保护功能提高了系统的可靠性。
    4. 低输出噪声:通过内部补偿设计,使输出噪声控制在150μVRMS,适合对噪声敏感的应用。

    四、应用案例和使用建议


    LT3009系列非常适合用于便携式医疗设备、远程监控系统和物联网节点等应用中。例如,在智能酒店门锁中,LT3009可以确保即使在长时间闲置的情况下也能保持稳定供电,同时不会过度消耗电池电量。
    使用建议:
    - 在选择外部电容时,最好使用低ESR陶瓷电容,并保证最小容量为1μF,以优化稳定性。
    - 在需要更高输出电压的应用中,可以选择可调版本,并根据需要设置合适的电阻分压器。
    - 为了提高系统的整体效率,可以在系统设计中加入负载开关来进一步降低功耗。

    五、兼容性和支持


    - LT3009系列提供两种封装形式:6引脚DFN和8引脚SC70。这两种封装均提供了良好的电气性能和机械强度,易于焊接和布局。
    - Linear Technology提供了详尽的技术文档和支持,包括应用指南、设计软件工具和客户支持热线,确保用户能够快速有效地解决使用过程中遇到的问题。

    六、常见问题与解决方案


    | 问题 | 解决方案 |

    | 静态电流过高 | 确认所有连接都正确无误,检查是否有短路现象。 |
    | 输出电压不稳定 | 检查输入电压是否符合规范,尝试更换低ESR陶瓷电容。 |
    | 热关断频繁发生 | 减少输出电流,或者改善散热条件。 |
    | 输出噪声过大 | 使用低ESR陶瓷电容,适当增加输出电容容量。 |

    七、总结和推荐


    LT3009系列低压差线性稳压器凭借其出色的低功耗特性、灵活的输出选项和广泛的输入电压范围,成为低功耗应用的理想选择。它在电池供电设备、便携式医疗设备和其他对功耗要求严格的环境中表现出色。总体而言,强烈推荐在需要低功耗和高可靠性的应用中采用LT3009系列。
    通过以上详细的技术参数、应用案例和使用建议,可以看出LT3009系列在电子元器件领域的卓越性能和市场价值。希望本文能帮助您更好地理解和使用这一高效稳定的线性稳压器。

LT3009ESC8-3.3#TRMPBF参数

参数
输出电流 20mA
Iq-静态电流 6μA
最小输入电压 1.6V
稳压器数量 1
极性 正极
纹波抑制-PSRR 61dB(120Hz)
输出类型 Fixed
最大输入电压 20V
最大压差@电流 450mV@ 20mA
最大输出电压 3.3V
最小输出电压 3.3V
线路调节 8.3mV
负载调节 16.5mV
2.2mm(Max)
1.35mm(Max)
1mm(Max)
通用封装 SC-70-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LT3009ESC8-3.3#TRMPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT3009ESC8-3.3#TRMPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES LDO稳压器 ANALOG DEVICES LT3009ESC8-3.3#TRMPBF LT3009ESC8-3.3#TRMPBF数据手册

LT3009ESC8-3.3#TRMPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 35.5507
10+ ¥ 24.4387
25+ ¥ 20.5154
100+ ¥ 17.9589
250+ ¥ 15.9592
500+ ¥ 14.5924
2500+ ¥ 14.3392
5000+ ¥ 14.0735
库存: 358
起订量: 59 增量: 1
交货地:
最小起订量为:25
合计: ¥ 512.88
