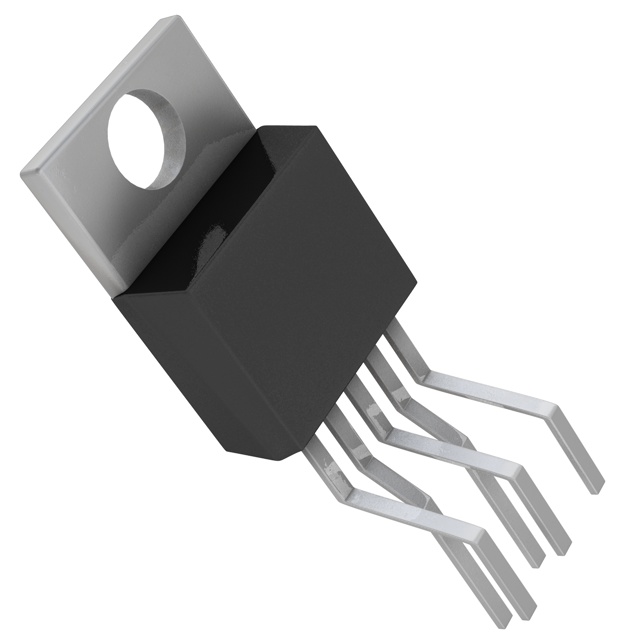

LT1175CT#PBF

产品分类: LDO稳压器
厂牌: ANALOG DEVICES
产品描述: 80μA 负极 Adjustable 500mA 1 3.8V 20V 19.3V 20V 700mV@ 500mA 0.35% 0.015%/V TO-220-5 通孔安装 4.57mm(高度)
供应商型号: CY-LT1175CT#PBF
供应商: Avnet
标准整包数: 1
ANALOG DEVICES LDO稳压器 LT1175CT#PBF

LT1175CT#PBF概述


    产品简介


    LT1175是一款负电压微功耗低压差(LDO)稳压器,设计用于需要精确输出电压调节的应用。该芯片能够提供高达500mA的电流,并具有低静态电流(45μA)和高效率的特点。LT1175适用于模拟系统、调制解调器、仪器仪表、模数和数模转换器以及电池供电系统等多种应用场景。

    技术参数


    - 输入电压范围:连续输入电压为-20V,瞬态输入电压可达-25V。
    - 输出电压精度:在-1V到-20V的输入-输出差分电压范围内,输出电压精度为±2.5%。
    - 输出电流范围:可调节电流限制,范围为200mA至800mA。
    - 静态电流:正常工作时为45μA,关断模式下降至10μA。
    - 电源关闭逻辑:支持正负逻辑关断控制。
    - 热保护:具有过流、过功率及热关断保护功能。
    - 工作温度范围:根据不同的版本,工作温度范围为0°C至125°C、-40°C至125°C或-55°C至125°C。
    - 封装形式:提供多种封装选项,包括8引脚PDIP/SO封装、3引脚SOT-223、5引脚DD和TO-220封装。

    产品特点和优势


    LT1175的优势在于其高效率和低静态电流设计,非常适合于电池供电的便携式设备。此外,它独特的反向输出电压耐受能力使其在某些特殊场合下更为适用。该器件还具备宽泛的输出电容兼容性,使得其在各种应用环境下都具有较高的稳定性和可靠性。

    应用案例和使用建议


    LT1175广泛应用于模拟系统、调制解调器、仪器仪表、A/D和D/A转换器以及接口驱动器等领域。为了优化其性能,建议在使用过程中考虑以下几点:
    - 在高频环境下,应添加输入旁路电容以减少电池内阻的影响。
    - 使用低ESR电容器(如陶瓷或薄膜电容器),并确保输入电容器的容量是输出电容器的三倍。
    - 避免在高温条件下长时间满载运行,以免导致芯片过热。

    兼容性和支持


    LT1175与各种标准的输出电容相兼容,并且提供了广泛的封装选择,以满足不同应用的需求。制造商提供了全面的技术支持和售后服务,确保客户能够高效利用这款高性能的微功耗稳压器。

    常见问题与解决方案


    - 问题:设备启动时输出电压不稳定。
    - 解决办法:检查是否有足够的旁路电容连接,并确保输入电压范围符合产品要求。

    - 问题:设备在高温环境下工作不稳定。
    - 解决办法:尽量避免在高温条件下满载运行,必要时增加外部散热措施。

    总结和推荐


    LT1175以其卓越的性能、灵活性以及高可靠性,成为一种非常理想的负电压稳压解决方案。无论是对空间和能耗有严格要求的应用还是对温度范围有特定需求的场合,LT1175都能表现出色。因此,我强烈推荐LT1175作为电子系统中的一种高效、可靠的负电压稳压器选择。

LT1175CT#PBF参数

参数
稳压器数量 1
Iq-静态电流 80μA
最大输入电压 20V
最小输入电压 20V
极性 负极
输出类型 Adjustable
线路调节 0.015%/V
最大压差@电流 700mV@ 500mA
最小输出电压 3.8V
最大输出电压 19.3V
负载调节 0.35%
输出电流 500mA
纹波抑制-PSRR -
长*宽*高 4.57mm(高度)
通用封装 TO-220-5
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装,管装

LT1175CT#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT1175CT#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES LDO稳压器 ANALOG DEVICES LT1175CT#PBF LT1175CT#PBF数据手册
