LT3081IR#PBF

产品分类: LDO稳压器
厂牌: ANALOG DEVICES
产品描述: 90dB~20dB(120Hz~1MHz) 50μA 正极 Adjustable 1.5A 1 0V 1.2V 34.5V 36V 1.5V@ 1.5A 4mV 0.001mV/V(Typ) DDPAK-7 贴片安装
供应商型号: 4027671
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES LDO稳压器 LT3081IR#PBF

LT3081IR#PBF概述


    产品简介


    LT3081是一款由线性技术(Linear Technology)公司生产的1.5安培低功耗降压式稳压器,专为严苛的工业应用设计。它具有扩展的安全工作区域(SOA),输出电流监测、温度监测以及可编程电流限制等功能,使其在工业和商业环境中拥有广泛的应用前景。

    技术参数


    - 工作电压范围:输入电压1.2V至36V,输出电压可在0V至34.5V范围内调整。
    - 最大输出电流:1.5A。
    - 工作温度范围:工业级(-40°C至125°C),高可靠性(-40°C至150°C),极端条件(-55°C至150°C)。
    - 负载调节:小于0.001%/V(典型值)。
    - 线路调节:小于1mV(典型值)。
    - 纹波抑制:120Hz下达到75dB(典型值)。
    - 输出噪声:27μVRMS。
    - 封装形式:12引脚4mm x 4mm塑料DFN,16引脚塑料TSSOP,7引脚塑料DD-Pak,7引脚塑料TO-220。

    产品特点和优势


    - 单电阻设置输出电压:通过一个电阻可以简单方便地设置输出电压,灵活适应不同的应用场景。
    - 多功能监测:具备输出电流监测和温度监测功能,有助于系统调试和维护。
    - 并联多设备:多个设备可以并联以增加输出电流或热分布,提高系统的可靠性和稳定性。
    - 宽工作温度范围:支持从极低温到高温的广泛应用环境,提升了设备的稳定性和寿命。
    - 强固设计:具有反向电池保护、反向电流保护、电流限制和热限流保护,增强了设备在恶劣环境下的鲁棒性。

    应用案例和使用建议


    应用场景
    - 工业电源:在自动化生产线中,LT3081可用于控制和稳定各种传感器和执行机构的工作电压。
    - 通信设备:作为后置稳压器使用于开关电源模块,以确保通信设备的正常运行。
    - 低电压电源:适用于需要低输出电压的小型电子设备,如医疗设备、汽车电子等。
    使用建议
    - 在选择电阻时,应注意电阻的精度和功率等级,以保证输出电压的准确性和稳定性。
    - 为提高输出噪声性能,可在参考电流电阻上添加小电容来旁路噪声源。
    - 多个设备并联时,确保各设备间良好的热分布,避免局部过热导致性能下降。

    兼容性和支持


    LT3081具有多种封装形式,能够与不同类型的PCB兼容。Linear Technology公司提供详尽的技术支持文档和在线资源,帮助用户解决实际应用中可能遇到的问题。

    常见问题与解决方案


    1. 输出电压不稳定:检查输入电压是否符合规定范围,确认反馈回路是否正确连接。
    2. 输出电流异常:可能是电流限制设置不当,可通过调整可编程电流限制电阻来解决问题。
    3. 温升过高:合理安排散热措施,确保设备在安全工作区域内运行。

    总结和推荐


    LT3081是一款功能强大且用途广泛的线性稳压器,特别适合于严苛环境下的工业应用。它具有出色的稳定性和鲁棒性,通过简单的配置即可实现复杂的电源管理需求。因此,对于需要高性能、高可靠性的电源解决方案,LT3081是一个理想的选择。

LT3081IR#PBF参数

参数
最小输出电压 0V
Iq-静态电流 50μA
负载调节 4mV
最大输入电压 36V
线路调节 0.001mV/V(Typ)
纹波抑制-PSRR 90dB~20dB(120Hz~1MHz)
最大输出电压 34.5V
极性 正极
输出电流 1.5A
最小输入电压 1.2V
稳压器数量 1
最大压差@电流 1.5V@ 1.5A
输出类型 Adjustable
10.54mm(Max)
9.4mm(Max)
4.57mm(Max)

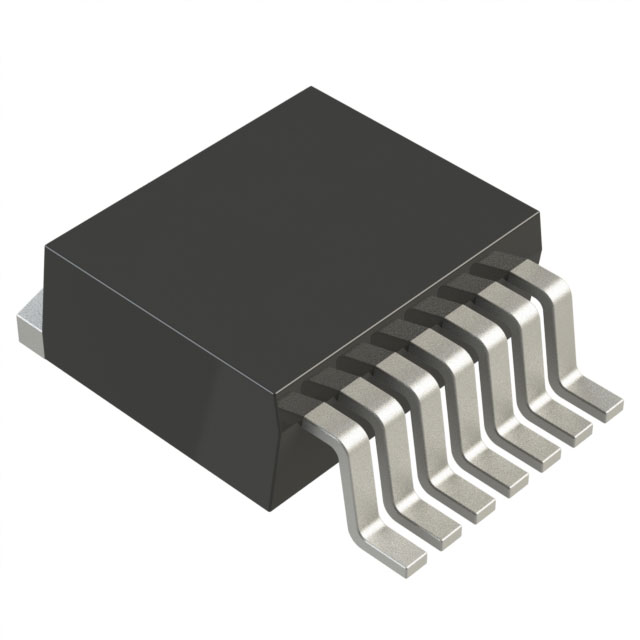

通用封装 DDPAK-7
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装
