LT1585CM-1.5#PBF

产品分类: LDO稳压器
厂牌: ANALOG DEVICES
产品描述: 72dB(120Hz) 7mA 正极 Fixed 4.6A 1 1.5V 2.5V 1.5V 7V 1.4V@ 4.6A 0.3% 0.2% DDPAK-3 贴片安装 4.57mm(高度)
供应商型号: CY-LT1585CM-1.5#PBF
供应商: Avnet
标准整包数: 1

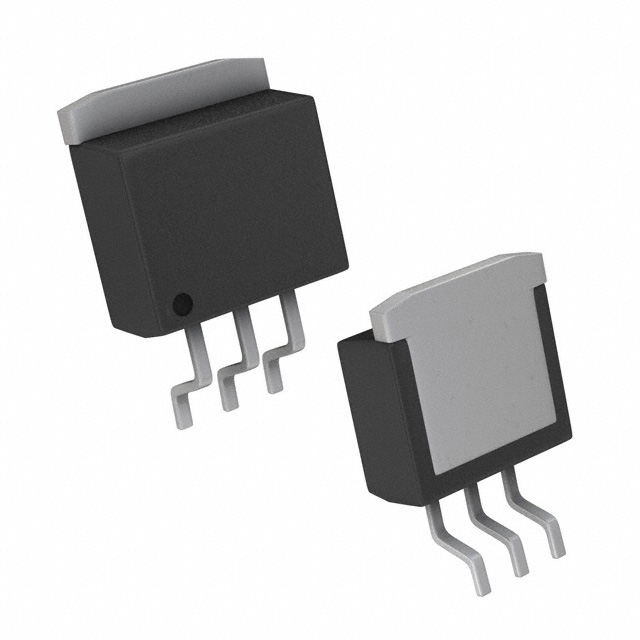

ANALOG DEVICES LDO稳压器 LT1585CM-1.5#PBF

LT1585CM-1.5#PBF概述


    产品简介


    LT1585-1.5/LT1585A-1.5 是一款低压降(Low Dropout, LDO)三端线性稳压器,分别提供4.6A和5A的输出电流能力,并具有固定1.5V的输出电压。这类器件设计适用于低电压应用,其中瞬态响应和最小输入电压是关键参数。它们类似于LT1084系列,拥有更低的低压降和更快的瞬态响应,使其成为低电压微处理器应用的理想选择,尤其是在Intel处理器GTL+供电中作为稳压器使用。

    技术参数


    - 输出电流:4.6A (LT1585-1.5),5A (LT1585A-1.5)
    - 固定输出电压:1.5V
    - 低压降:1.200V 至 1.400V(取决于输入电压和输出电流)
    - 负载调节:0.05%
    - 热关断:提供过载保护,防止超过约150°C的结温
    - 存储温度范围:-65°C 至 150°C
    - 绝对最大额定值:输入电压(VIN)最大为7V
    - 绝对最大热阻:T封装:θJA = 50°C/W;M封装:θJA = 30°C/W

    产品特点和优势


    1. 快速瞬态响应:能够在瞬间达到高负载变化时保持稳定的输出电压。
    2. 保证低压降:在多个电流下确保低压降。
    3. 负载调节:0.05% 的典型值,确保输出电压的稳定性。
    4. 调整电流限制:保证输出电流和控制短路电流。
    5. 片上热限制:提供对所有可能过载情况的保护。
    6. 应用广泛:适用于GTL+电源、低电压逻辑供电和电池驱动电路。

    应用案例和使用建议


    - 应用场景:Intel处理器GTL+电源,微处理器供电系统等。
    - 使用建议:
    - 使用低ESR、低ESL和良好的高频特性的电容器以满足高速微处理器应用的需求。
    - 将去耦网络尽可能靠近微处理器控制电路放置,以减少寄生电感的影响。
    - 在微处理器附近使用大功率和接地平面区域以减少电压分布损失。

    兼容性和支持


    - 兼容性:本产品与标准的3端线性稳压器引脚兼容,可以替代LT1083/LT1084/LT1085系列的稳压器。
    - 支持:Linear Technology Corporation 提供全面的技术支持和客户服务,包括产品手册、参考设计和技术文档。

    常见问题与解决方案


    1. 问题:如何避免电流限制震荡?
    - 解决方案:使用低ESR和低ESL的电容器,并确保输入和输出去耦电容尽可能靠近稳压器的终端。
    2. 问题:如何正确连接保护二极管?
    - 解决方案:通常情况下不需要保护二极管。但在极端条件下(如输入针脚瞬间短接到地面),建议添加从输出到输入的二极管。
    3. 问题:如何确保最佳负载调节?
    - 解决方案:使用负侧感应方法将设备的地引脚返回到负载的负侧,从而实现真正的开尔文连接。

    总结和推荐


    LT1585-1.5/LT1585A-1.5 系列低压降稳压器在低压微处理器应用中表现出色,具备快速瞬态响应、低ESR要求及良好的负载调节能力。其独特的设计和高性能使得它在市场上具有很高的竞争力。对于需要稳定低压输出的应用,尤其是Intel处理器GTL+电源,强烈推荐使用这款稳压器。

LT1585CM-1.5#PBF参数

参数
极性 正极
负载调节 0.3%
最小输出电压 1.5V
纹波抑制-PSRR 72dB(120Hz)
最小输入电压 2.5V
最大输出电压 1.5V
输出类型 Fixed
最大压差@电流 1.4V@ 4.6A
Iq-静态电流 7mA
最大输入电压 7V
稳压器数量 1
线路调节 0.2%
输出电流 4.6A
长*宽*高 4.57mm(高度)
通用封装 DDPAK-3
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装

LT1585CM-1.5#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT1585CM-1.5#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES LDO稳压器 ANALOG DEVICES LT1585CM-1.5#PBF LT1585CM-1.5#PBF数据手册

LT1585CM-1.5#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.929 ¥ 51.9169
库存: 18
起订量: 20 增量: 1
交货地:
最小起订量为:1
合计: ¥ 51.91
直接购买
加入购物车
