LT1763MPDE-2.5#PBF

产品分类: LDO稳压器
厂牌: ANALOG DEVICES
产品描述: 65dB(120Hz) 30μA 正极 Fixed 500mA 1 2.5V 1.8V 2.5V 20V 450mV@ 500mA 12mV 5mV DFN 贴片安装 4mm(长度)*3mm(宽度)
供应商型号: 4027262
供应商: 海外现货
标准整包数: 1

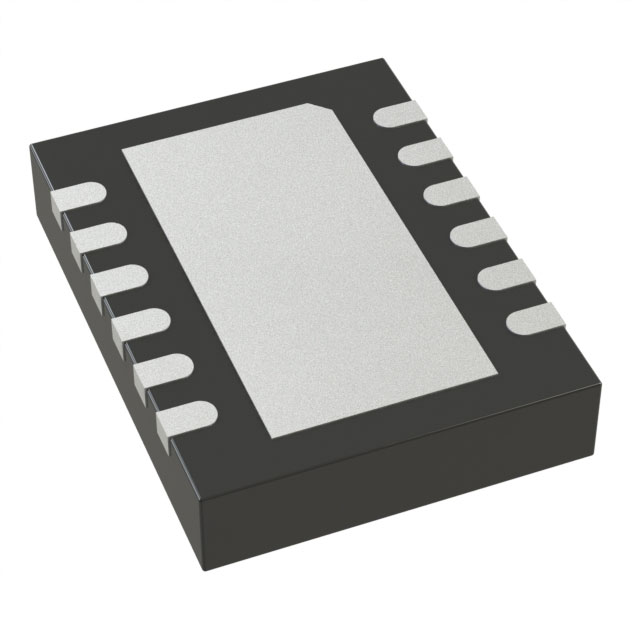

ANALOG DEVICES LDO稳压器 LT1763MPDE-2.5#PBF

LT1763MPDE-2.5#PBF概述

    电子元器件产品技术手册:LT1763系列低压差稳压器

    产品简介


    LT1763系列是线性技术公司(Linear Technology)推出的微功率、低噪声、低压差稳压器。该系列产品能够为负载提供高达500mA的输出电流,具有极低的300mV压降电压,特别适合于电池供电系统及噪声敏感的仪器仪表系统。

    技术参数


    以下是LT1763系列的主要技术规格和性能参数:
    | 参数 | 值 | 单位 |
    |
    | 最小工作电压 | 1.8V至2.3V(C/I级);1.8V至2.35V(MP级) | V |
    | 调节输出电压 | 1.5V至5V可选 | V |
    | 最大输出电流 | 500mA | mA |
    | 低静态电流 | 30μA | μA |
    | 低压差电压 | 300mV | mV |
    | 极低关断电流 | <1μA | μA |
    | 工作温度范围 | C/I级:-40°C至125°C;MP级:-55°C至125°C | °C |
    | 封装类型 | 8引脚SO封装;12引脚DFN封装(4mm x 3mm)

    产品特点和优势


    LT1763系列具有以下显著特点和优势:
    1. 低噪声:通过外部旁路电容器可以将输出噪声降低到20μVRMS,适用于噪声敏感的应用场合。
    2. 宽输入电压范围:1.8V至20V,适用范围广泛。
    3. 极低压降:300mV的压降使得稳压器能够在接近输出电压的情况下正常工作。
    4. 高可靠性:具备过流保护、过温保护以及反向电池保护等内部保护电路。
    5. 多样化的输出电压选择:固定输出电压选项包括1.5V、1.8V、2.5V、3V、3.3V和5V,还有可调输出电压(1.22V至20V)。

    应用案例和使用建议


    应用案例:
    - 手机和便携设备:LT1763系列因其低功耗特性,在移动电话和其他电池驱动的便携式设备中得到广泛应用。
    - 医疗设备:在医疗仪器中,低噪声特性有助于提高测量精度。
    - 工业控制系统:可靠的内部保护机制使其适用于对稳定性和安全要求较高的工业环境。
    使用建议:
    - 在选择外部旁路电容器时,建议使用低ESR的陶瓷电容器以达到最佳效果。
    - 由于具备内部过流和过温保护功能,外部保护电路的设计可以适当简化。
    - 在高温环境下使用时,建议选用MP级的产品以确保稳定性。

    兼容性和支持


    - 兼容性:LT1763系列能与多种铝电解电容、钽电容或陶瓷电容器兼容,确保设计灵活性。
    - 支持与维护:制造商提供了详尽的技术文档和在线资源,如官网www.linear.com/LT1763,用户可以通过这些渠道获得技术支持和帮助。

    常见问题与解决方案


    - 问题1:无法达到预期输出电压
    - 解决方案:检查输入电压是否在规定范围内,确认负载电流不超过额定值,检查外部电容是否正确安装。

    - 问题2:输出电流不足
    - 解决方案:确认输入电压足够高以避免进入压降状态,检查连接线路是否有较大的压降。

    总结和推荐


    综合评价:
    LT1763系列凭借其卓越的低噪声性能、低静态电流以及广泛的输入电压范围,成为了电池供电设备的理想选择。尤其适合用于需要高稳定性和高可靠性的便携式和工业设备。
    推荐:
    鉴于其出色的性能和广泛的应用范围,强烈推荐在需要高效能低压差稳压解决方案的项目中使用LT1763系列。无论是移动电话、医疗设备还是工业控制系统,LT1763都能展现出色的表现。

LT1763MPDE-2.5#PBF参数

参数
输出类型 Fixed
稳压器数量 1
负载调节 12mV
最大输出电压 2.5V
最大压差@电流 450mV@ 500mA
线路调节 5mV
最小输入电压 1.8V
Iq-静态电流 30μA
最小输出电压 2.5V
极性 正极
纹波抑制-PSRR 65dB(120Hz)
输出电流 500mA
最大输入电压 20V
长*宽*高 4mm(长度)*3mm(宽度)
通用封装 DFN
安装方式 贴片安装
应用等级 军用级
零件状态 在售
包装方式 管装

LT1763MPDE-2.5#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT1763MPDE-2.5#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES LDO稳压器 ANALOG DEVICES LT1763MPDE-2.5#PBF LT1763MPDE-2.5#PBF数据手册

LT1763MPDE-2.5#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 120.232
10+ ¥ 115.5113
91+ ¥ 110.778
182+ ¥ 106.0446
273+ ¥ 105.7788
546+ ¥ 105.6523
库存: 56
起订量: 11 增量: 1
交货地:
最小起订量为:10
合计: ¥ 1155.11
直接购买
加入购物车
