EVAL-ADXRS290Z-M2

产品分类: 其他传感器
厂牌: ANALOG DEVICES

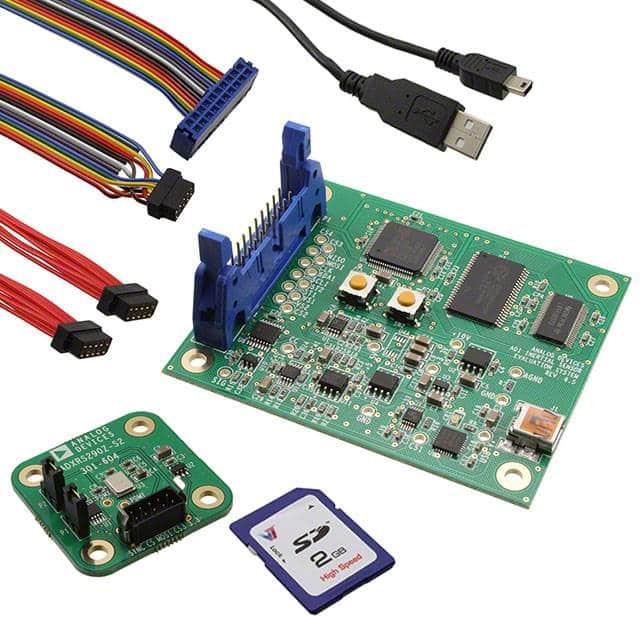

产品描述: ADXRS290 Gyroscope Sensor Evaluation Kit Win OS
供应商型号: 584-EVAL-ADXRS290ZM2
供应商: Mouser
标准整包数: 1
ANALOG DEVICES 其他传感器 EVAL-ADXRS290Z-M2

EVAL-ADXRS290Z-M2概述

    ADXRS290:超低噪声双轴MEMS陀螺仪

    产品简介


    ADXRS290是ADI公司推出的一款高性能超低噪声双轴MEMS陀螺仪。该陀螺仪适用于俯仰角和滚动角速率检测,适合在光学图像稳定、平台稳定和可穿戴产品等领域应用。

    技术参数


    - 测量范围:每个轴±100°/s
    - 分辨率:16位
    - 线性度:非线性误差±0.5%FS
    - 灵敏度:200 LSB/°/s
    - 初始灵敏度容差:TA=25°C时-12%到+12%
    - 偏置误差:TA=-20°C到+60°C时±9°/s
    - 噪声性能:TA=25°C时10Hz下的角速率噪声密度为0.004°/s/√Hz
    - 频率响应:可编程设置
    - 供电电压范围:2.7 V至5.0 V
    - 电流消耗:测量模式下为7.8 mA,待机模式下为80 μA
    - 启动时间:待机模式下的启动时间为<5 ms,测量模式下的启动时间为<100 ms
    - 温度传感器:分辨率为12位,灵敏度为0.1°C/LSB
    - 工作温度范围:-25°C至+85°C

    产品特点和优势


    ADXRS290具有多种独特的功能和优势,使其在实际应用中表现出色。超低噪声(0.004°/s/√Hz)使它在需要高精度的应用中脱颖而出。此外,它还拥有宽频段的振动抑制能力、快速启动时间和低延迟,适用于对反应速度要求高的应用场合。另外,ADXRS290提供了多种滤波选项,能够通过串行外围接口(SPI)输出数字信号,使得与微控制器连接更加方便。

    应用案例和使用建议


    ADXRS290广泛应用于光学图像稳定、平台稳定和可穿戴产品中。例如,在无人机或智能手表等便携式设备中,ADXRS290可以实现姿态检测和控制。对于实际应用,建议采用专门的电源去耦电路以确保稳定的电源供应,并且在机械安装时要避免引入外部振动,以减少测量误差。

    兼容性和支持


    ADXRS290支持标准的串行外设接口(SPI),可以方便地与各种微控制器连接。ADi公司提供了丰富的支持资源,包括评估板、参考材料和技术文档,以帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题:如何设置带宽?
    - 解决方案:可通过编程高通和低通滤波器来调整带宽。参考手册中的设置带宽部分可以获得详细的操作步骤。
    - 问题:启动过程中延迟过长怎么办?
    - 解决方案:确保系统满足手册中推荐的电源条件,检查是否有电磁干扰影响,并适当优化电源去耦电路。
    - 问题:出现零点漂移怎么办?
    - 解决方案:可以通过定期校准或采用自测试功能来减轻零点漂移的影响。

    总结和推荐


    ADXRS290是一款功能强大、性能卓越的MEMS陀螺仪。其超低噪声特性、宽频段振动抑制能力和便捷的数据通信接口使其成为许多高端应用的理想选择。如果您的项目需要高精度的姿态检测和控制,ADXRS290无疑是一个值得推荐的产品。

EVAL-ADXRS290Z-M2参数

参数
零件状态 在售
包装方式 盒装

EVAL-ADXRS290Z-M2厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

EVAL-ADXRS290Z-M2数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 其他传感器 ANALOG DEVICES EVAL-ADXRS290Z-M2 EVAL-ADXRS290Z-M2数据手册

EVAL-ADXRS290Z-M2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 309.6684 ¥ 2616.698
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2616.69
直接购买
加入购物车
