HSC-ADC-EVALCZ

产品分类: 其他可编程器件
厂牌: ANALOG DEVICES
产品描述: ADC Evaluation Board VisualAnalog IDE
供应商型号: 505-HSC-ADC-EVALCZ-ND
供应商: Digi-Key
标准整包数: 1
ANALOG DEVICES 其他可编程器件 HSC-ADC-EVALCZ

HSC-ADC-EVALCZ概述

    高速转换器评估平台(HSC-ADC-EVALC)技术手册

    产品简介

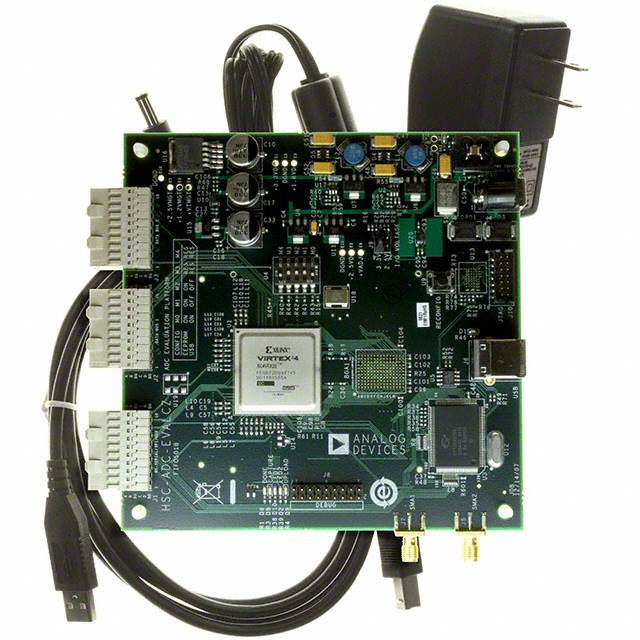

    高速转换器评估平台(HSC-ADC-EVALC)是用于评估高精度模拟到数字转换器(ADC)性能的先进工具。它包含一个基于Xilinx Virtex-4 FPGA的缓冲存储板,该板能够捕捉高速ADC的数字数据,并通过USB接口与计算机连接,实现快速的性能评估。此平台广泛应用于信号处理、通信系统等领域,如雷达、通信基站和工业自动化。

    技术参数


    - 接口类型:支持1.8 V、2.5 V和3.3 V CMOS和LVDS接口。
    - 内存容量:64 kB FIFO深度。
    - 数据速率:并行输入最高可达644 MSPS单数据率(SDR)和800 MSPS双数据率(DDR)。
    - 支持标准:支持SPI串行端口接口。
    - 工作环境:适用多种ADC通道(最多18位),包括实时FFT和时域分析,可测量SNR、SINAD、SFDR和谐波信息。
    - 操作系统兼容性:兼容Windows 98 (2nd edition)、Windows 2000、Windows ME和Windows XP。

    产品特点和优势


    1. FPGA配置灵活:提供JTAG、板载EPROM或USB三种配置方式,便于用户进行定制化设计。
    2. 简易设置:通过简单的跳线设置逻辑电平,适应不同类型的ADC。
    3. 多通道支持:可同时处理多个18位通道的数据。
    4. 低功耗设计:内置电源管理模块,确保高效稳定的工作状态。
    5. 全面支持:包括对多种ADC型号的支持,以及配套软件VisualAnalog和ADIsimADC的使用。

    应用案例和使用建议


    1. 信号处理:用于雷达系统中对高速信号的采样与处理。
    2. 通信系统:适用于通信基站中的信号接收与发射,提高通信质量。
    3. 工业自动化:可以用于工业现场的各种传感器信号采集与分析。
    使用建议:为了获得最佳性能,务必确保ADC板的模拟输入信号经过滤波,并且具有非常低的相位噪声(<1 ps rms jitter)。此外,在使用过程中,应该根据具体应用场景选择合适的过滤方法。

    兼容性和支持


    - 兼容性:HSC-ADC-EVALC与多种Analog Devices的ADC评估板兼容,如需与某些旧型号ADC板配合使用,可能需要适配卡。
    - 支持:提供详细的文档和技术支持,包括用户手册和FAQ,有助于用户解决遇到的技术问题。

    常见问题与解决方案


    1. 驱动安装失败:确保所有必要的软件均已安装,并重启计算机以完成安装过程。
    2. 硬件连接错误:仔细检查硬件连接是否正确,包括电源线和数据线的连接。
    3. 性能不达标:请确保信号源和时钟源具有足够的精度,避免引入外部干扰。

    总结和推荐


    综上所述,HSC-ADC-EVALC是一个高度集成的高性能评估平台,具备出色的灵活性和兼容性。对于需要快速准确评估高速ADC性能的应用场景,这是一个理想的选择。我们强烈推荐使用该平台进行相关研究和开发工作,以充分利用其卓越的功能和性能。

HSC-ADC-EVALCZ参数

参数
可编程类型 -
最大工作供电电压 -
最小工作供电电压 -
零件状态 在售
包装方式 盒装
