LTC6994MPS6-1#TRMPBF

产品分类: 延迟线
厂牌: ANALOG DEVICES
产品描述: 1μs~33.6s 8 1 2.25V 5.5V TSOT-23-6 贴片安装,黏合安装 2.9mm(长度)
供应商型号: 4023702
供应商: 海外现货
标准整包数: 1

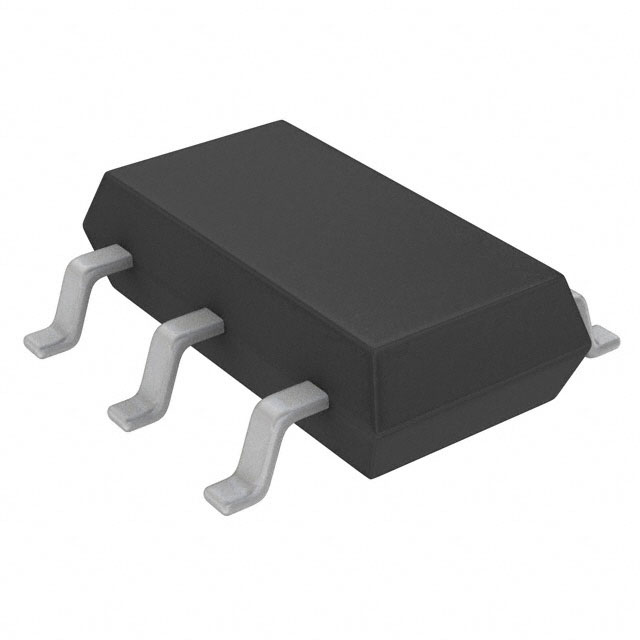

ANALOG DEVICES 延迟线 LTC6994MPS6-1#TRMPBF

LTC6994MPS6-1#TRMPBF概述


    产品简介


    LTC6994-1 和 LTC6994-2 是来自 Analog Devices 的延迟块和去抖动电路,属于 TimerBlox 系列的一部分。这两款电子元器件主要用于提供可编程的延迟功能,其延迟范围从 1 微秒到 33.6 秒。LTC6994-1 延迟上升沿或下降沿,而 LTC6994-2 可以同时延迟两个边缘,并增加输出反转功能。这些器件广泛应用于噪声抑制、脉冲整形、开关去抖动及高振动或高加速度环境下的系统控制等场景。

    技术参数


    - 延迟范围: 1 微秒至 33.6 秒
    - 误差:
    - 当延迟超过 512 微秒时,最大误差小于 2.3%
    - 当延迟在 8 微秒到 512 微秒之间时,最大误差小于 3.4%
    - 当延迟在 1 微秒到 8 微秒之间时,最大误差小于 5.1%
    - 供电电压: 2.25V 至 5.5V
    - 功耗: 70 微安 (在 10 微秒延迟下)
    - 启动时间: 500 微秒
    - 输出驱动能力: 源电流/灌电流 20 毫安
    - 温度范围: -55°C 至 125°C
    - 封装形式: 低轮廓 (1mm) SOT-23 和 2mm × 3mm DFN

    产品特点和优势


    LTC6994-1 和 LTC6994-2 具有高精度延迟和广泛的温度适应性,可以确保在极端环境下稳定运行。其内置的高精度内部振荡器使得延迟误差极小,适用于对时序要求较高的应用场合。此外,该系列器件还具有低功耗、高可靠性等特点,非常适合用于便携式和电池供电设备。

    应用案例和使用建议


    这些器件常用于电子设备的时序控制、信号处理和电源管理等领域。例如,在需要去除输入信号中的噪声时,可以通过设定适当的延迟来实现有效的噪声抑制。使用时应注意选择合适的电阻值(RSET)来确定所需的延迟时间,并根据具体应用需求选择不同版本的产品(如 LTC6994-1 或 LTC6994-2)。此外,为了提高稳定性,建议在应用电路中加入去耦电容,以确保稳定的电源供应。

    兼容性和支持


    这些器件与其他标准集成电路兼容,且有多种封装可供选择,便于集成到不同的设计中。制造商提供详尽的技术支持文档和在线资源,用户可以在需要时获取帮助。如果应用于汽车领域,推荐选用经过 AEC-Q100 认证的型号。

    常见问题与解决方案


    - 问题: 输出延迟不稳定。
    - 解决方案: 检查电源电压是否稳定,重新调整电阻值(RSET)以确保正确的延迟设置。

    - 问题: 功耗过高。
    - 解决方案: 减少延迟时间和增加空闲模式的使用频率,从而降低功耗。

    - 问题: 输出波形失真。
    - 解决方案: 使用适当的负载电阻(RLOAD)和电容(CLOAD),并检查信号输入条件是否符合规范。

    总结和推荐


    LTC6994-1 和 LTC6994-2 是具有高度可靠性的延迟块和去抖动电路,能够满足各种复杂的应用需求。由于其广泛的工作温度范围和低功耗特性,它们特别适合于高振动、高加速的工业和汽车环境中。总体来说,这两款器件是值得推荐的产品。如果您正在寻找一个高效、可靠且多功能的延迟解决方案,那么 LTC6994-1 和 LTC6994-2 将是一个理想的选择。

LTC6994MPS6-1#TRMPBF参数

参数
可用总延迟 1μs~33.6s
最大工作供电电压 5.5V
最小工作供电电压 2.25V
独立延迟数 1
抽头增量 -
抽头数量 8
第一抽头延迟时间 -
长*宽*高 2.9mm(长度)
通用封装 TSOT-23-6
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

LTC6994MPS6-1#TRMPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC6994MPS6-1#TRMPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 延迟线 ANALOG DEVICES LTC6994MPS6-1#TRMPBF LTC6994MPS6-1#TRMPBF数据手册

LTC6994MPS6-1#TRMPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 100.7924
10+ ¥ 79.8847
25+ ¥ 70.5066
100+ ¥ 59.9008
250+ ¥ 59.5971
500+ ¥ 59.4452
1000+ ¥ 59.2934
库存: 2164
起订量: 16 增量: 1
交货地:
最小起订量为:10
合计: ¥ 798.84
