DS1687-3IND+

产品分类: 实时时钟器件(RTC)
厂牌: ANALOG DEVICES
产品描述: HH:MM:SS (12/24 hr) 242B Parallel YY-MM-DD-dd EDIP-24 通孔安装
供应商型号: DS1687-3IND+
供应商: 期货订购
标准整包数: 1008

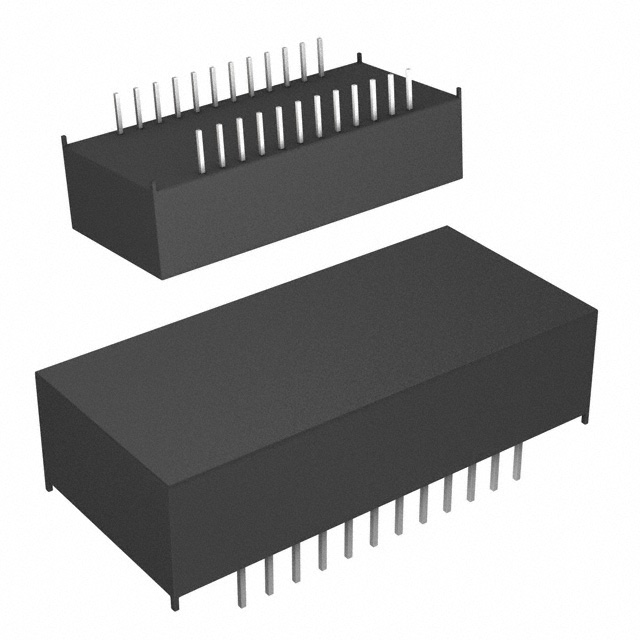

ANALOG DEVICES 实时时钟器件(RTC) DS1687-3IND+

DS1687-3IND+概述

    DS1685/DS1687 3V/5V 实时时钟 (RTC) 技术手册

    1. 产品简介


    DS1685/DS1687 是一款高性能的 3V/5V 实时时钟 (RTC),继承了行业标准的 DS1285/1385/1485/1585 PC RTC 的所有功能,并额外提供了诸如 Y2K 合规性、硅序列号等增强特性。该产品广泛应用于嵌入式系统、公用仪表、安全系统、网络集线器、网桥和路由器等场合。

    2. 技术参数


    - 电源电压:+3V 或 +5V 操作
    - 数据存储:64 位硅序列号,242 字节电池供电的 NV RAM
    - 时钟输出:32.768kHz 输出用于电源管理
    - 温度范围:工业级(-40°C 到 +85°C)和商业级(0°C 到 +70°C)
    - 封装类型:PDIP (0.600")、SO (0.300")、TSSOP (0.173")、PLCC (28 引脚) 和 EDIP (0.740")
    - 兼容标准:兼容现有 BIOS,支持 DS1287 原始功能

    3. 产品特点和优势


    - Y2K 合规性:确保时间保持正确显示至 2099 年。
    - 电池辅助电源:提供辅助电池输入,确保时间记录即使在主电源断电后也能持续进行。
    - 多用途接口:提供多个输入/输出端口(如 RAM 清零、中断请求、时钟输出),适应不同应用场景。
    - 灵活性高:可以通过设置 CS 和 WR 等信号来灵活控制数据读写。
    - 电源管理:支持通过外部事件(键盘唤醒或日期时间闹钟)实现系统自动开机。

    4. 应用案例和使用建议


    - 嵌入式系统:作为系统的时间和日期管理核心组件。
    - 公用仪表:用于记录精确的时间戳,便于远程监控和维护。
    - 网络设备:为路由器、交换机等网络设备提供时间同步功能。
    使用建议:
    - 确保在安装过程中将晶振放置在靠近 IC 的位置,并使用推荐的电容值(6pF 或 12.5pF)。
    - 在编写程序时,设置好时间、日期和报警寄存器的数据格式(二进制或 BCD),避免时间错误。

    5. 兼容性和支持


    - 与现有的 BIOS 兼容,易于集成到现有的系统中。
    - 提供详细的编程指南和技术支持,以便于用户进行定制化开发。

    6. 常见问题与解决方案


    - 问题:无法正常启动。
    - 解决方案:检查 VCC 和 VBAT 电源是否稳定,确认晶振配置正确。
    - 问题:数据丢失。
    - 解决方案:确保辅助电池连接正确,必要时更换电池。

    7. 总结和推荐


    DS1685/DS1687 以其高可靠性、多用途接口和强大的功能集,在多个应用场景中表现出色。无论是在极端温度条件下还是常规使用环境下,都能提供准确的时间和日期记录。因此,我们强烈推荐这款产品给需要精确时间管理的应用。
    这份技术手册详细介绍了 DS1685/DS1687 的各项技术和应用细节,帮助工程师们更好地理解和使用这一款出色的实时时钟芯片。

DS1687-3IND+参数

参数
时间格式 HH:MM:SS (12/24 hr)
接口类型 Parallel
存储容量 242B
电池备用开关 -
最大工作供电电压 -
最小工作供电电压 -
日期格式 YY-MM-DD-dd
通用封装 EDIP-24
安装方式 通孔安装
零件状态 在售
包装方式 管装

DS1687-3IND+厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

DS1687-3IND+数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 实时时钟器件(RTC) ANALOG DEVICES DS1687-3IND+ DS1687-3IND+数据手册

DS1687-3IND+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1008+ ¥ 140.3728
2016+ ¥ 136.804
3024+ ¥ 133.2352
库存: 2000
起订量: 1008 增量: 14
