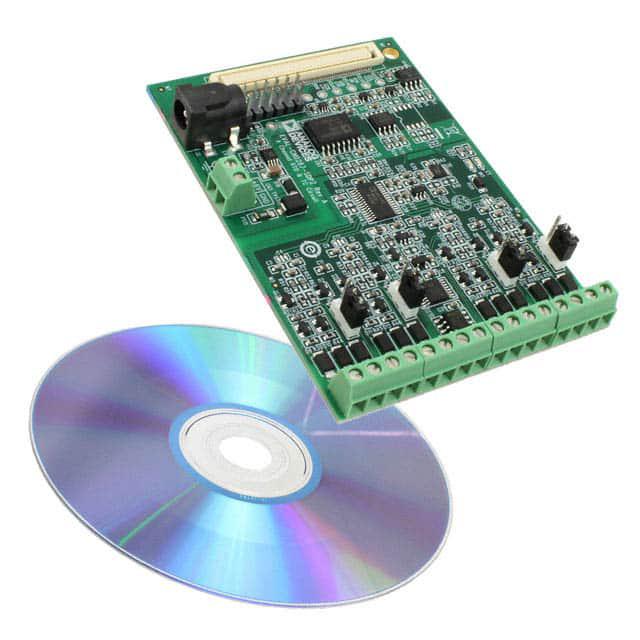

EVAL-CN0287-SDPZ

产品分类: 其他传感器
厂牌: ANALOG DEVICES
产品描述: AD7193/ADT7310/AD8603/ADR3440/ADG738/ADG702/AD5201/ADuM1280/ADuM5401 ADC/Analog Switch Multiplexer/Digital Isolator/OP Amp/Temperature and Humidity Sensors/Voltage Reference Evaluation Board
供应商型号: 584-EVAL-CN0287-SDPZ
供应商: Mouser
标准整包数: 1
ANALOG DEVICES 其他传感器 EVAL-CN0287-SDPZ

EVAL-CN0287-SDPZ概述

    高质量文章:完全隔离的四通道温度测量系统

    产品简介


    本篇文档介绍了一款基于AD7193、ADT7310、AD8603、AD5201等电子元器件组成的完全隔离的四通道温度测量系统(型号:CN-0287)。这款系统用于高精度、工业级温度测量,涵盖热电偶(thermocouple)和电阻温度检测器(RTD)两种传感器类型。产品具备卓越的抗干扰能力和低噪声性能,适用于工业自动化、能源管理和过程控制等领域。

    技术参数


    - AD7193 24位Σ-Δ ADC:
    - 输入范围:4.8 kHz(最高采样率)
    - 精度:±1 LSB
    - 增益:1至128
    - ADT7310 数字SPI温度传感器:
    - 准确度:±0.5°C
    - 测量范围:-40°C 至 +105°C
    - AD8603 运算放大器:
    - 最大输入偏置电流:1 pA
    - 最大失调电压:50 μV
    - AD5201 数字电位计:
    - 位置数:33个
    - 电源电压:+5V
    - ADuM5401 隔离器:
    - 隔离电压:2.5 kV
    - 集成DC-DC转换器

    产品特点和优势


    1. 高精度和可靠性:采用ADT7310温度传感器提供冷端补偿,误差仅±0.5°C。
    2. 宽测量范围:能够覆盖从-200°C到+1350°C的温度范围。
    3. 灵活性强:支持不同类型的RTD和热电偶,具备3/4线连接配置选项。
    4. 低噪声和高稳定性:内部集成低噪声PGA和稳定参考电压,确保高精度测量。
    5. 集成隔离技术:使用ADuM5401隔离器,实现2500Vrms隔离电压,提升系统安全性和电磁兼容性。

    应用案例和使用建议


    - 应用案例:工业现场温度监控系统、远程温度检测装置、精密医疗设备等。
    - 使用建议:为确保系统最佳性能,建议将电路置于稳定的温度环境下进行安装和调试。同时,注意正确连接RTD和热电偶传感器,利用3/4线配置减小导线电阻影响。针对长距离RTD应用,可考虑增加温度补偿措施。

    兼容性和支持


    - 该系统支持多种主流工业标准接口和协议,易于与其他控制器或监测设备无缝对接。
    - 安全性和耐用性通过外部保护电路增强,避免高压瞬变和过电压情况下的损害。
    - 厂商提供全面的技术支持和售后保障服务,包括详尽的产品手册和技术咨询。

    常见问题与解决方案


    - 问题一:测量值不准确或波动较大。
    解决办法:检查传感器连接是否牢固,确保没有信号干扰。同时确认所有外围元器件配置正确。
    - 问题二:系统响应时间过长。
    解决办法:尝试调整AD7193的采样频率或增益设置,找到合适的平衡点以达到快速响应和精确测量的兼顾。

    总结和推荐


    该四通道温度测量系统凭借其卓越的性能和灵活性,成为工业自动化领域的理想选择。无论是需要高精度测量的复杂环境还是追求低成本解决方案的应用场合,它都能展现出显著的优势。鉴于此,强烈推荐该产品用于各种工业温度监控项目。

EVAL-CN0287-SDPZ参数

参数
零件状态 在售
包装方式 散装

EVAL-CN0287-SDPZ厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

EVAL-CN0287-SDPZ数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 其他传感器 ANALOG DEVICES EVAL-CN0287-SDPZ EVAL-CN0287-SDPZ数据手册

EVAL-CN0287-SDPZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 124.7832 ¥ 1054.418
库存: 4
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1054.41
