EVAL-FW-LPSK1

产品分类: 其他可编程器件
厂牌: ANALOG DEVICES
产品描述:
供应商型号: CP-AD01-0102638
供应商: 海外现货
标准整包数: 0
ANALOG DEVICES 其他可编程器件 EVAL-FW-LPSK1

EVAL-FW-LPSK1概述


    产品简介

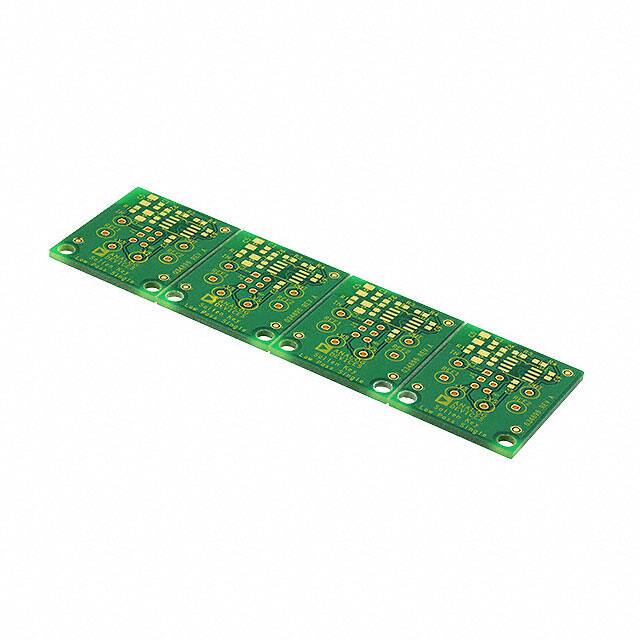

    本产品为滤波器设计系统(Filter Wizard evaluation board system),适用于在Analog Filter Wizard工具中创建的设计。该系统由主板和多个子板组成,主要用于模拟滤波器设计。它不仅提供了一种便捷的方式来评估滤波器设计的效果,而且还能帮助工程师和研究人员快速原型化和测试各种类型的滤波器设计,如低通滤波器、高通滤波器和带通滤波器等。该系统广泛应用于通信、音频处理、医疗设备和其他需要复杂信号处理的应用领域。

    技术参数


    以下是从技术手册中提取的主要技术参数和技术规格:
    | 项目 | 描述 |

    | 产品类型 | 滤波器设计系统 |
    | 主板和子板组合 | 主板包含四个插槽,用于连接不同类型的子板;可扩展多块主板连接在一起 |
    | 子板类型 | 多种滤波器阶段(如Sallen-Key低通、高通,多重反馈低通、高通) |
    | 封装类型 | 支持SOIC和MSOP(针对双运放)、SOT-23(针对单运放) |
    | 电气特性 | 提供详细的电路设计文档(原理图、装配图和CAD文件) |
    | 支持的工作环境 | 标准实验室环境 |

    产品特点和优势


    该滤波器设计系统的独特之处在于其高度灵活性和强大的兼容性。系统中包含多种类型的子板,能够支持不同封装类型的运放(单运放和双运放),并且每个子板都能够适应不同的滤波器设计需求。这种灵活性使得用户能够在多种应用场景下进行测试,无需更换整体硬件。此外,设计文件的提供(如原理图、装配图和CAD文件)也大大降低了用户自行开发的时间和成本,使得其在工业界和学术界的用户都能从中受益。

    应用案例和使用建议


    该系统已经成功应用于各种场景,包括音频处理系统中的信号净化、通信设备中的噪声过滤、以及医疗设备中的信号处理。例如,在一个典型的音频处理应用中,可以使用Sallen-Key低通和高通滤波器来去除不需要的频率成分,从而提高音质。
    对于初学者来说,可以先从基础的单运放滤波器开始,逐步过渡到更复杂的双运放设计。建议在使用前详细阅读配套文档,确保正确配置和连接所有组件。同时,可以通过调整运放参数或改变滤波器类型来探索不同的设计方案。

    兼容性和支持


    该系统与多种运放和信号处理设备具有良好的兼容性,因此可以在不同类型的硬件平台上轻松部署。制造商提供了详尽的技术支持,包括文档下载、在线论坛和电子邮件支持,以确保用户能够顺利使用该系统并解决任何可能出现的问题。

    常见问题与解决方案


    在使用过程中,用户可能会遇到以下常见问题及其解决方案:
    - 问题:如何连接不同类型的子板?
    - 解决方法:根据主板上的指示,将子板插入相应的插槽。确保连接稳固,并参考设计文件中的电路图。
    - 问题:找不到正确的设计文件怎么办?
    - 解决方法:访问官方网站,查找相关的文档资源。通常,制造商会在技术支持页面上提供最新的设计文件。
    - 问题:滤波器效果不佳怎么办?
    - 解决方法:检查输入信号是否稳定,运放的电源电压是否合适,以及运放本身是否存在故障。必要时更换新的运放或调整电路设计参数。

    总结和推荐


    综上所述,这款滤波器设计系统凭借其灵活性、兼容性和丰富的支持资源,在模拟滤波器设计领域表现出色。无论是初次接触滤波器设计的新手还是经验丰富的工程师,都可以从中获得极大的帮助。我们强烈推荐在需要高效评估滤波器设计的场景中使用该系统,其出色的性价比和强大的功能使其成为市场上的一款优质产品。

EVAL-FW-LPSK1参数

参数
可编程类型 -
最大工作供电电压 -
最小工作供电电压 -
零件状态 在售
包装方式 盒装

EVAL-FW-LPSK1厂商介绍
