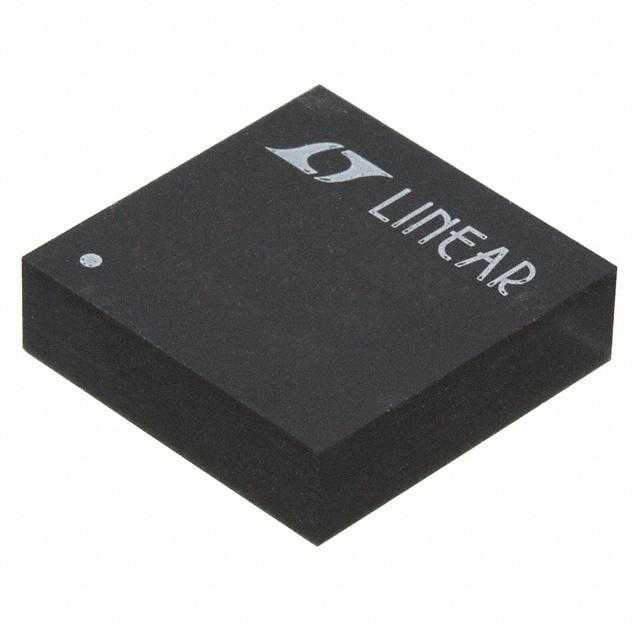

LTM8028MPY

产品分类: 开关电源
厂牌: ANALOG DEVICES
产品描述: 1 6V 36V -3mV 800mV~1.8V BGA-114 贴片安装 15mm*15mm*4.9mm
供应商型号: LTM8028MPY-ND
供应商: Digi-Key
标准整包数: 1
ANALOG DEVICES 开关电源 LTM8028MPY

LTM8028MPY概述

    LTM8028 高性能5A线性调节器技术手册

    产品简介


    LTM8028 是一款由Linear Technology公司开发的高效率μModule®线性电源管理模块。它集成了一个36VIN、5A的超快线性稳压器,可直接连接到高效率的开关稳压器。LTM8028 的核心功能包括:提供紧致的输出电压调节、自动控制输出电压以优化效率和动态响应能力,以及在宽温度范围内的高性能。该模块主要用于需要高功率、低噪声和高效率的应用场景。

    技术参数


    - 输入电压范围:6V 至 36V
    - 输出电压范围:0.8V 至 1.8V(步进50mV)
    - 最大输入电压:40V
    - 输出电流:最高可达5A
    - 输出噪声:40μVRMS(10Hz至100kHz)
    - 稳定时间:1µs
    - 工作温度范围:-40°C 至 125°C
    - 最大存储温度:125°C
    - 封装尺寸:15mm × 15mm × 4.92mm

    产品特点和优势


    1. 超快瞬态响应:具备UltraFast™技术,可实现快速负载瞬态响应,从而确保系统稳定运行。
    2. 精确的数字可编程电压输出:通过数字控制方式可以精确调整输出电压。
    3. 低输出噪声:具有出色的输出噪声抑制能力,可满足对信号完整性要求高的应用。
    4. 紧凑封装:体积小巧,适合自动化表面组装工艺。
    5. 多种封装选项:提供SnPb(BGA)和RoHS标准终端的封装选择。

    应用案例和使用建议


    应用案例:
    LTM8028 主要用于高性能处理器的电源供应,例如FPGA、DSP和ASIC。此外,在服务器和存储设备中也有广泛的应用。
    使用建议:
    - 为了达到最佳性能,建议使用低ESR的陶瓷电容器作为输出电容。
    - 在选择外部电阻值时,请参考制造商的数据表,以确保输出电压稳定。
    - 需要关注散热设计,特别是当满载时,应注意降低热阻以防止过热。

    兼容性和支持


    LTM8028 可与不同类型的电子元器件和设备进行兼容集成,特别是那些对供电模块有较高要求的场合。Linear Technology提供了详尽的技术支持文档和在线资源,用户可以通过官网获取更多详细信息和支持。

    常见问题与解决方案


    1. 问题:如何调整输出电压?
    - 解决方案:通过设置MARGA引脚的电压来实现±10%范围内的连续调整。此外,还可以利用VO0、VO1、VO2三态引脚进行离散调整。

    2. 问题:是否需要考虑散热问题?
    - 解决方案:根据产品的热特性和最大功耗计算出热阻,合理布局PCB,添加散热片或采用强制风冷等方式改善散热效果。

    总结和推荐


    LTM8028 是一款集成了多种先进技术的高效能线性电源模块,其独特的优点使其成为许多高要求应用场景的理想选择。其紧凑的设计和卓越的性能,使得它在诸如数据中心、工业控制系统等领域的电源管理方面表现突出。强烈推荐给需要高效率、低噪声和高可靠性电源解决方案的设计者和工程师。

LTM8028MPY参数

参数
电压-输出3 -
输出数量 1
电流-输出1 -
电压-输出1 800mV~1.8V
最大输入电压 36V
输出功率 -
电流-输出2 -
电压-输出4 -
最小输入电压 6V
电压-输出2 -
负载调节 -3mV
长*宽*高 15mm*15mm*4.9mm
通用封装 BGA-114
安装方式 贴片安装
应用等级 商用级
零件状态 在售

LTM8028MPY厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTM8028MPY数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 开关电源 ANALOG DEVICES LTM8028MPY LTM8028MPY数据手册

LTM8028MPY封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 751.6278
5+ ¥ 723.6361
10+ ¥ 711.8866
25+ ¥ 696.6202
50+ ¥ 685.2752
119+ ¥ 671.3202
库存: 119
起订量: 6 增量: 1
交货地:
最小起订量为:5
合计: ¥ 3618.18
