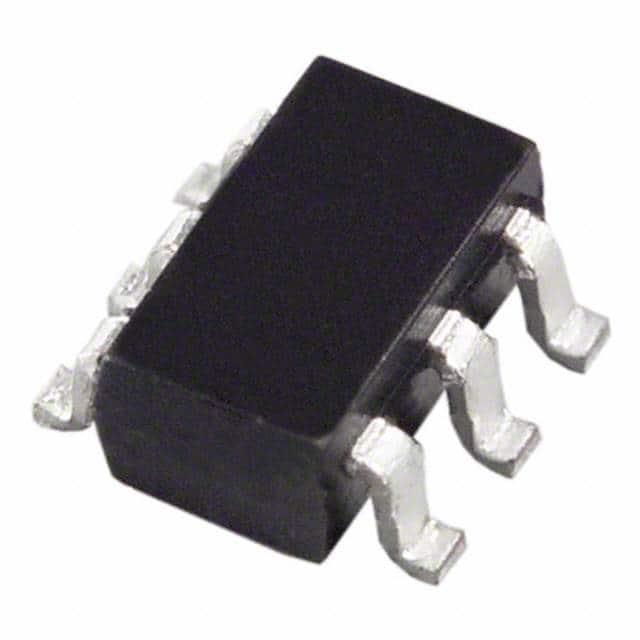

HMC544A

产品分类: RF开关
厂牌: ANALOG DEVICES
产品描述: 60dBm SPDT 4GHz 30ns SPDT WiMax,WLAN 1 0MHz 8dB 4GHz 1dB 0.7dB 50Ω 35dBm SOT-23-6 贴片安装 2.9mm*1.6mm*1.15mm
供应商型号: 4030582
供应商: 海外现货
标准整包数: 1

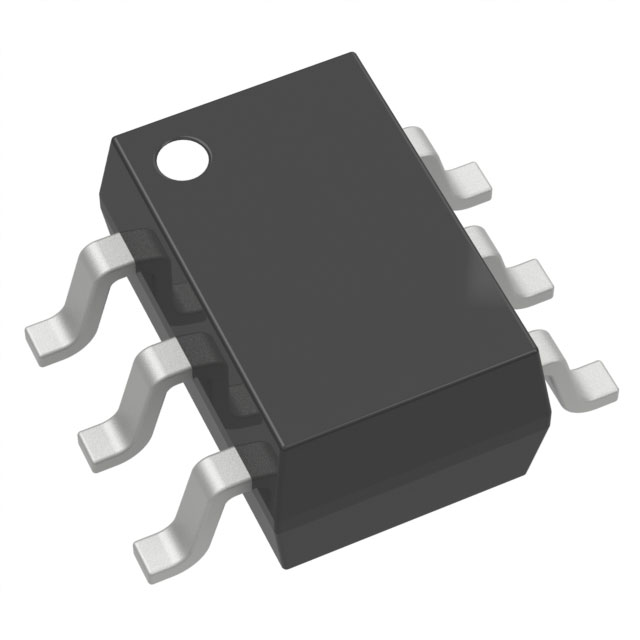

ANALOG DEVICES RF开关 HMC544A

HMC544A概述


    产品简介


    HMC544A / HMC544AE 高性能 SPDT 射频开关
    HMC544A 和 HMC544AE 是由 Hittite Microwave Corporation 生产的高性能单极双掷(SPDT)射频开关。这类开关采用砷化镓(GaAs)技术制造,适用于从直流到 4 GHz 的各种频率应用。这种低损耗、高线性度的射频开关被广泛应用于无线通信基础设施、蜂窝网络基站、无线局域网(WLAN)、WiMAX 网络和固定无线通信等领域。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 插入损耗 | - | 0.25 dB @ 1.0 GHz | 1.0 dB @ 4.0 GHz | dB |
    | 隔离度 | 8 dB @ 4.0 GHz | 16 dB @ 4.0 GHz | 23 dB @ 4.0 GHz | dB |
    | 回波损耗 | 28 dB @ 4.0 GHz | - | - | dB |
    | 输入 P1dB 压缩点 | - | 36 dBm @ +3V | 39 dBm @ +5V | dBm |
    | 输入三阶截获点 | - | 60 dBm | - | dBm |

    产品特点和优势


    HMC544A / HMC544AE 具有以下显著特点:
    - 低插入损耗:典型值为 0.25 dB @ 1.0 GHz,保证了高效的信号传输。
    - 高输入功率耐受:1 dB 压缩点为 +36 dBm,提供卓越的信号处理能力。
    - 紧凑设计:采用 SOT26 表面贴装技术(SMT),适合在有限空间内使用。
    - 高可靠性:通过 ESD 保护,增强产品使用寿命。
    - 宽工作温度范围:可在 -40°C 至 +85°C 温度范围内正常工作。

    应用案例和使用建议


    HMC544A / HMC544AE 在多种无线通信系统中得到了广泛应用。例如,在蜂窝网络基站中,它可以实现高效可靠的信号切换。在实际部署时,建议确保信号路径的阻抗匹配和合理的电路设计以获得最佳性能。此外,考虑到高频信号的特点,应在每个射频端口(RFC, RF1, RF2)上安装适当的直流阻塞电容,以避免信号失真。

    兼容性和支持


    HMC544A / HMC544AE 与常见的 CMOS 逻辑门兼容,可通过简单的 TTL 接口进行控制。Hittite Microwave Corporation 提供详尽的应用指南和技术支持,用户可以随时联系技术支持以获取帮助。

    常见问题与解决方案


    问题 1:如何正确接地?
    解决方案:确保所有接地引脚直接连接到电路板上的 RF 地平面。这有助于降低噪声干扰并提高系统稳定性。
    问题 2:如何选择合适的阻塞电容?
    解决方案:根据应用要求选择合适的阻塞电容值。通常情况下,阻塞电容的容值决定了最低操作频率。对于低频应用,选择较低容值的电容;对于高频应用,则选择较高容值的电容。

    总结和推荐


    HMC544A / HMC544AE 高性能 SPDT 射频开关凭借其低插入损耗、高输入功率耐受和紧凑设计等特点,在多种无线通信系统中表现优异。我们强烈推荐此产品用于需要高可靠性和高效能的场合。如果您正在寻找一款适用于高频应用的高性能 SPDT 开关,HMC544A / HMC544AE 绝对是一个理想的选择。

HMC544A参数

参数
阻抗 50Ω
射频类型 WiMax,WLAN
P1dB 35dBm
最大工作频率 4GHz
拓扑 SPDT
开关速度 30ns
最大插入损耗 1dB
插入损耗 0.7dB
测试频率 4GHz
开关配置 SPDT
最小工作频率 0MHz
典型三阶段输入截止点 60dBm
最小隔离度 8dB
开关数量 1
长*宽*高 2.9mm*1.6mm*1.15mm
通用封装 SOT-23-6
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

HMC544A厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC544A数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES RF开关 ANALOG DEVICES HMC544A HMC544A数据手册

HMC544A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 69.0891
10+ ¥ 48.4725
25+ ¥ 42.2078
100+ ¥ 35.1331
250+ ¥ 31.6653
500+ ¥ 30.9439
1000+ ¥ 30.5896
库存: 160
起订量: 29 增量: 1
交货地:
最小起订量为:25
合计: ¥ 1055.19
