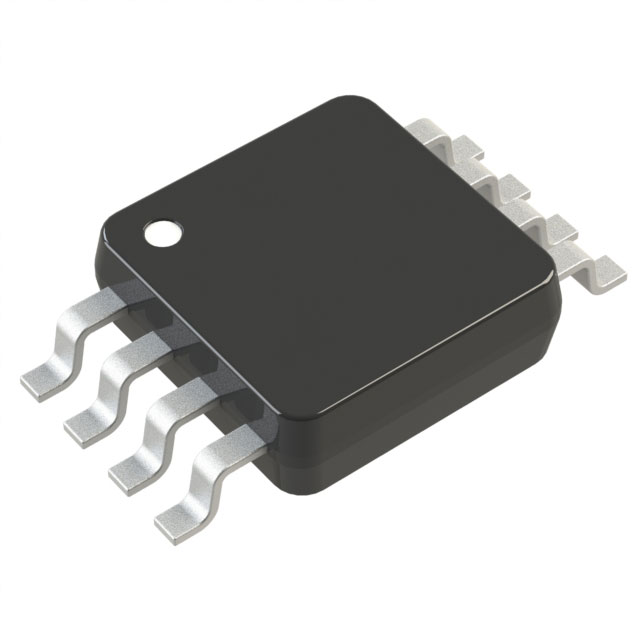

HMC784AMS8GE

产品分类: RF开关
厂牌: ANALOG DEVICES
产品描述: 60dBm 反射 4GHz 82ns SPDT WiMAX / WiBro 1 0MHz 24dB 4GHz 1.5dB 1.3dB 50Ω 41dBm MSOP-8 贴片安装
供应商型号: HMC784AMS8GE
供应商: 云汉优选
标准整包数: 50
ANALOG DEVICES RF开关 HMC784AMS8GE

HMC784AMS8GE概述


    产品简介


    HMC784AMS8GE是一款由Analog Devices公司生产的GaAs MMIC(单片微波集成电路)射频开关。这款开关特别适用于高功率需求的应用场合,如移动通信基础设施、WiMAX网络、固定无线通信、汽车远程通信以及移动无线电等。它采用MSOP8G封装,具备非常低的插入损耗和出色的互调性能,使其成为理想的射频开关解决方案。

    技术参数


    - 工作频率范围: DC至4 GHz
    - 插入损耗:
    - DC至1.0 GHz: 0.3 dB
    - DC至2.0 GHz: 0.3 dB
    - DC至2.5 GHz: 0.4 dB
    - DC至3.0 GHz: 0.4 dB
    - DC至4.0 GHz: 0.7 dB
    - 隔离度: DC至4.0 GHz时为24至28 dB
    - 反射损耗:
    - DC至1.0 GHz: 30 dB
    - DC至2.0 GHz: 26 dB
    - DC至3.0 GHz: 20 dB
    - DC至4.0 GHz: 14 dB
    - 控制电压范围: +3 V至+8 V
    - 电源电压范围: -0.2 V至+9 V
    - 输入功率压缩点 (P1dB):
    - Vdd = +3V: 31 dBm
    - Vdd = +5V: 36 dBm
    - Vdd = +8V: 38 dBm
    - 切换时间:
    - tRISE, tFALL: 82 ns
    - tON, tOFF: 112 ns

    产品特点和优势


    HMC784AMS8GE具有以下几个显著特点和优势:
    - 高性能: 具备优秀的插入损耗和隔离度性能,最高可达40 dBm的P1dB压缩点,确保信号传输的质量。
    - 宽工作频率范围: 支持DC至4 GHz的工作频率,适用于多种高频应用。
    - 低功耗: 仅需20 µA的典型电流,支持从+3V到+8V的供电电压,适合各种供电条件。
    - 可靠性: 绝对最大额定值包括最高工作温度150°C,确保其在极端环境下的稳定性。
    - 易于集成: MSOP8G封装使其易于安装和焊接,且适用于CMOS逻辑门直接驱动。

    应用案例和使用建议


    HMC784AMS8GE广泛应用于各种通信系统,包括但不限于:
    - 蜂窝/4G基础设施: 用于基站的发射接收功能。
    - WiMAX和固定无线接入: 保证高速数据传输。
    - 汽车远程通信系统: 在恶劣环境下保持信号稳定。
    使用建议:
    - 阻容设置: 防止直流分量的影响,确保高频信号的纯净传输。
    - 散热管理: 由于开关可能产生热量,建议采取有效的散热措施以保持长期稳定运行。
    - 接口电路设计: 确保接口电路设计符合规范,避免引入不必要的噪声。

    兼容性和支持


    HMC784AMS8GE兼容多种CMOS逻辑门,可以通过外部逻辑门驱动实现正向控制。Analog Devices提供详尽的技术支持和文档,包括评估板和应用电路参考,便于用户快速上手。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关无法正常工作 | 检查供电电压是否在有效范围内,确保所有引脚正确连接。 |
    | 信号质量不佳 | 确认所有连接点是否有良好的接地,检查是否有阻抗匹配问题。 |
    | 功耗异常增加 | 检查外部接口是否导致额外功耗,确认没有超出绝对最大额定值。 |

    总结和推荐


    HMC784AMS8GE是一款高性能、高可靠性的射频开关,特别适合于高功率和高频应用。它的宽工作频率范围和低插入损耗使其成为许多通信系统的理想选择。无论是蜂窝网络、WiMAX还是汽车远程通信,它都能提供出色的性能和稳定的信号传输能力。强烈推荐给需要高性能射频开关的应用开发团队。

HMC784AMS8GE参数

参数
最小隔离度 24dB
典型三阶段输入截止点 60dBm
拓扑 反射
最大工作频率 4GHz
开关数量 1
阻抗 50Ω
最小工作频率 0MHz
测试频率 4GHz
开关配置 SPDT
最大插入损耗 1.5dB
P1dB 41dBm
开关速度 82ns
射频类型 WiMAX / WiBro
插入损耗 1.3dB
3.1mm(Max)
3.1mm(Max)
1.1mm(Max)
通用封装 MSOP-8
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
