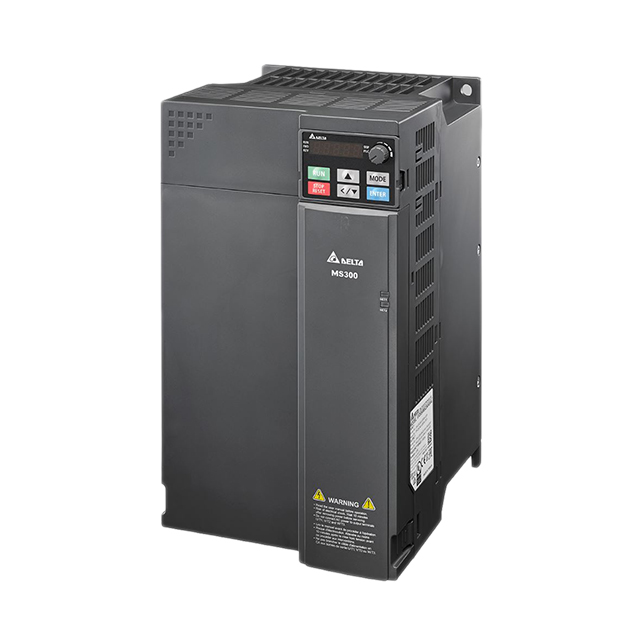

VFD38AMS43ANSAA

产品分类: 电机驱动器
厂牌: DELTA ELECTRONICS/台湾台达
产品描述: Delta Electronics 变频器, MS300 系列, 460 V, 38 A
供应商型号: 2392792
供应商: 海外现货
标准整包数: 1
DELTA ELECTRONICS/台湾台达 电机驱动器 VFD38AMS43ANSAA

VFD38AMS43ANSAA概述

    # Delta MS300 系列紧凑型驱动器技术手册

    产品简介


    Delta MS300系列是新一代高性能的标准紧凑型矢量控制驱动器,继承了Delta卓越的驱动技术。通过将尺寸缩小40%,这些驱动器不仅节省空间,还为安装提供了更多的灵活性。MS300系列专为现代自动化行业设计,能够提高效率、优化质量,并提供广泛的应用适应性。

    技术参数


    Delta MS300系列的主要技术参数如下:
    输入参数
    - 单相 115V:适配电机输出功率范围为0.2kW至0.75kW(对应0.25HP至1HP),适用于不同的机框尺寸。
    - 单相 230V(含内置EMC滤波器):适配电机输出功率范围为0.2kW至2.2kW(对应0.25HP至3HP),适用于不同的机框尺寸。
    - 三相 460V(含内置EMC滤波器):适配电机输出功率范围为0.4kW至22kW(对应0.5HP至30HP),适用于不同的机框尺寸。
    - 三相 575V(无内置EMC滤波器):适配电机输出功率范围为0.75kW至7.5kW(对应1HP至10HP),适用于不同的机框尺寸。
    - 三相 230V(无内置EMC滤波器):适配电机输出功率范围为0.2kW至15kW(对应0.25HP至20HP),适用于不同的机框尺寸。
    输出参数
    - 额定电压/频率范围:单相AC 100V至120V(-15%~+10%),50/60Hz;单相AC 200V至240V(-15%~+10%),50/60Hz;三相AC 380V至480V(-15%~+10%),50/60Hz;三相AC 500V至600V(-15%~+10%),50/60Hz;三相AC 200V至240V(-15%~+10%),50/60Hz。
    - 额定输入电压范围:85~132V,170~265V,323~528V,425~690V。
    - 额定输入频率范围:47~63Hz。
    - 载波频率:2~15kHz(默认4kHz)。
    - 冷却方式:自然风冷/风扇冷却。
    其他参数
    - 重载电流输出:根据不同的功率等级有所不同。
    - 正常负载电流输出:根据不同的功率等级有所不同。
    - 制动斩波器:内置。
    - 直流电抗器:可选。
    - 交流电抗器:可选。
    - 控制端子无螺丝设计:便于快速安装。

    产品特点和优势


    - 内置PLC:具备2k步骤的内置PLC容量,能够进行分布式控制和独立操作。
    - 多电机控制:支持4个感应电机的切换控制。
    - 高过载能力:标准负载时120%额定电流持续60秒,150%额定电流持续3秒;重载时150%额定电流持续60秒,200%额定电流持续3秒。
    - 增强制动能力:提供减速能量备份(DEB)模式,缩短制动时间,减少制动电阻的成本和安装空间。
    - 简易安装:支持并排安装,温度范围为-20°C到40°C,且具备100%的PCB涂层保护,符合IEC 60721-3-3类3C2标准。
    - 高效性能:支持感应电机和永磁电机控制,提供高启动扭矩和出色的系统稳定性。

    应用案例和使用建议


    应用案例
    - 机床工具:适合复杂和高精度的加工应用,如表面处理和磨削。
    - 木工机械:快速准确的材料切割和加工。
    - 泵:适合各种类型的泵应用,提供PID反馈控制。
    - 包装机械:紧凑设计节省空间,易于安装和维护。
    使用建议
    - 在安装前确保电源电压符合要求,避免因电压不匹配导致损坏。
    - 根据实际应用需求选择合适的型号和配置。
    - 定期进行系统维护,尤其是风扇和散热片的清洁,以确保长期稳定运行。

    兼容性和支持


    - 通信接口:内置RS-485(Modbus)和多种通信卡选项,支持PROFIBUS DP、DeviceNet、Modbus TCP、EtherNet/IP、CANopen和EtherCAT。
    - 扩展模块:支持外接电源卡、通信卡等模块,增加系统的灵活性。
    - 支持和服务:Delta提供全方位的技术支持和维护服务,确保用户能够充分利用该产品的优势。

    常见问题与解决方案


    - 问题1:启动时电机转速不稳定。
    - 解决方法:检查连接线路是否正确,调整设置参数以获得更好的动态响应。
    - 问题2:制动时制动时间过长。
    - 解决方法:启用减速能量备份(DEB)模式,调整电机速度和电流来缩短制动时间。
    - 问题3:系统启动失败。
    - 解决方法:确认电源电压和频率符合要求,检查接线是否牢固,重新设置系统参数。

    总结和推荐


    Delta MS300系列驱动器以其紧凑的设计、高效的性能和灵活的适用性,成为当前市场上极具竞争力的产品。其丰富的功能和广泛的适用性使其成为众多应用领域的理想选择。强烈推荐给那些需要高性能、高效率、易于安装和维护的自动化解决方案的企业和个人。

VFD38AMS43ANSAA参数

参数
功率 18.5KW
工艺 -
额定电流 38A
拓扑 -
电机类型 - AC,DC -
最小工作供电电压 460VAC
电机类型 交流电机
电压 - 负载 -
最大工作供电电压 460VAC
功能 -
接口类型 RS-485,USB
安装方式 底座安装
零件状态 在售
包装方式 盒装

VFD38AMS43ANSAA数据手册

厂牌 PDF简要描述 下载
DELTA ELECTRONICS/台湾台达 电机驱动器 DELTA ELECTRONICS/台湾台达 VFD38AMS43ANSAA VFD38AMS43ANSAA数据手册

VFD38AMS43ANSAA封装设计

查看详情并下载
Symbol
Footprint
3D Model
