AA30T121205C

产品分类: 开关电源
厂牌: DELTA ELECTRONICS/台湾台达
产品描述: 30W 3 85V(AC) 264V(AC) 250mA 1A 5V -12V 12V 底座安装 112mm*63.8mm*25.6mm
供应商型号: N-AA30T121205C
供应商: 云汉优选
标准整包数: 1

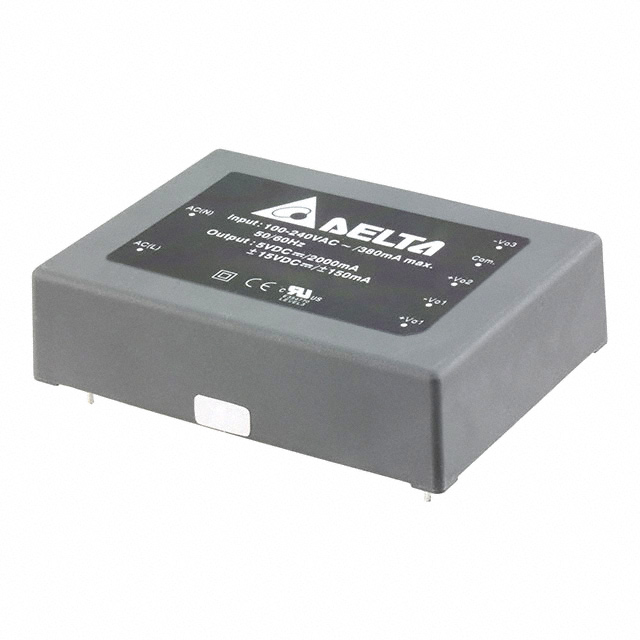

DELTA ELECTRONICS/台湾台达 开关电源 AA30T121205C

AA30T121205C概述


    产品简介


    AA30S/D/T 系列是一款30W单输出、双输出和三输出的封装紧凑型交流-直流电源模块。这些模块以其高可靠性、多功能性和广泛的应用领域而闻名,适用于商业和工业电子设备。Delta Electronics公司以其先进的设计技术和严格的品质控制而著称,这些模块代表了该公司在电源系统技术制造领域的最新成果。

    技术参数


    输入特性
    - 输入电压范围:85-264 VAC
    - 输入频率范围:47-440 Hz
    - 冷启动时的最大浪涌电流(25℃):115VAC时<20A;230VAC时<40A
    - 过电压保护:120% Vo
    - 绝缘电压:输入到输出,60秒,3000 VACrms
    - 绝缘电阻:500 VDC,100 MΩ
    - 开关频率:100 KHz
    - 保持时间:20 ms
    - MTBF(计算值):200,000小时(在25℃环境下)
    输出特性
    - 输出电压精度:单/双输出 ±1.0%至±2.0%
    - 负载调节:单输出模型 ±0.5%至±1.0%
    - 波纹和噪声(20MHz带宽):3.3V和5VDC输出型号 ≤1.8%Vo
    环境规格
    - 工作温度范围:-25℃ 至 +70℃
    - 存储温度范围:-40℃ 至 +85℃
    - 防护等级:II类(根据IEC/EN 60536)
    - EMC认证:符合EN 55011 class B、EN 55022 class B、FCC part 15 class B标准

    产品特点和优势


    1. 紧凑封装:全封闭结构,有效节省空间。
    2. 多输出选择:提供单、双、三输出型号,以适应不同的应用需求。
    3. 安全保护:具备过载和过电压保护,确保长期运行的安全性。
    4. 多安装方式:提供直接PCB焊接、螺丝接线端子和DIN导轨安装三种安装方式。
    5. 高效能:具有高效率和出色的电气及热性能,在极端条件下仍表现稳定。

    应用案例和使用建议


    AA30S/D/T系列广泛应用于各种商业和工业设备中,如通信设备、控制系统、工业自动化设备等。为了确保最佳性能,建议在安装过程中遵守以下几点:
    1. 为避免浪涌电流损坏,应在冷启动时采用合适的保险丝进行保护。
    2. 在满载条件下,确保最小负载要求以维持规定的调节率。
    3. 尽量减少电缆长度以降低干扰,特别是对于高频电路。

    兼容性和支持


    AA30S/D/T系列与广泛的第三方设备兼容,并且提供UL/UL/IEC/EN 60950-1认证、CE标志和UL508认证。Delta Electronics公司提供了三年的产品保修期,并提供技术支持和服务。

    常见问题与解决方案


    1. 问:能否在无负载条件下运行?
    - 答: 虽然无负载条件不会损害电源模块,但可能无法满足所有指定的技术参数。建议设置适当的小负载以保证性能。
    2. 问:过温保护如何触发?
    - 答: 模块在温度达到90℃时会自动停止工作,在温度降至67℃时会自动恢复。
    3. 问:电源模块的冷却方式是什么?
    - 答: 采用自然对流方式进行冷却。

    总结和推荐


    AA30S/D/T系列电源模块是为复杂工业环境设计的高性能解决方案,具备全面的安全认证和可靠的质量保证。无论是在商业还是工业领域,这些模块都是理想的选择。我们强烈推荐在需要高可靠性和高效率的设备中使用这款产品。

AA30T121205C参数

参数
电压-输出1 12V
电压-输出4 -
电压-输出3 5V
电压-输出2 -12V
电流-输出1 1A
输出功率 30W
电流-输出2 250mA
最小输入电压 85V(AC)
最大输入电压 264V(AC)
负载调节 -
输出数量 3
长*宽*高 112mm*63.8mm*25.6mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

AA30T121205C数据手册

厂牌 PDF简要描述 下载
DELTA ELECTRONICS/台湾台达 开关电源 DELTA ELECTRONICS/台湾台达 AA30T121205C AA30T121205C数据手册

AA30T121205C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3+ $ 37.8738 ¥ 321.9273
8+ $ 35.329 ¥ 300.2965
31+ $ 33.5886 ¥ 285.5031
库存: 40
起订量: 3 增量: 1
交货地:
最小起订量为:3
合计: ¥ 965.78
直接购买
加入购物车
