CY8C6347BZI-BLD43

产品分类: 微控制器(MCU)
产品描述: 1.7V~3.6V 100MHz,150MHz 288KB FLASH 1MB Bluetooth,Brown-out Detect/Reset,Cap Sense,DMA,I²S,LCD,POR,PWM,WDT 内部 78 2 1.7V 3.6V 150MHz,100MHz I2C,LINbus,QSPI,SPI,UART,USART,USB 32 x 8 A/D 8x12b SAR,D/A 1x12b 32bit ARM® Cortex®-M4/M0 BGA-116 贴片安装
供应商型号: CY-CY8C6347BZI-BLD43
供应商: Avnet
标准整包数: 1
CYPRESS SEMICONDUCTOR 微控制器(MCU) CY8C6347BZI-BLD43

CY8C6347BZI-BLD43概述

    PSoC 63 MCU with Bluetooth LE — CY8C63x6/CY8C63x7 技术手册解析

    产品简介


    PSoC 63 MCU 是一款专为物联网(IoT)应用设计的高性能、超低功耗和安全的微控制器平台。它集成了高绩效微处理器、低功耗闪存技术、可编程数字逻辑、高性能模数转换器及标准通信和定时外设。此系列产品中的CY8C63x6和CY8C63x7型号提供了蓝牙低能耗(BLE 5.0)无线连接功能,适用于需要高效能和低功耗的各类物联网设备。

    技术参数


    | 参数 | 描述 |

    | 双核CPU子系统 | 150 MHz Arm Cortex-M4F CPU + 100 MHz Cortex-M0+ CPU |
    | 闪存子系统 | 1 MB 应用闪存,32 KB 仿真EEPROM区域,32 KB 监控闪存 |
    | SRAM | 288 KB 带电源和数据保持控制 |
    | BLE 子系统 | 2.4 GHz RF收发器,50 W 天线驱动器 |
    | 低功耗运行电压范围 | 1.7 V 至 3.6 V |
    | 电源模式 | 六种电源模式 |
    | 深度睡眠模式电流 | 7 µA 带 64 KB SRAM保留 |
    | 电池电压下TX/RX电流 | 3.3 V 电池下TX电流 5.7 mA,RX电流 6.7 mA |
    | 编程GPIO数量 | 高达78个 |
    | 模拟功能 | 12位 1 Msps SAR ADC, 两个低功耗比较器 |

    产品特点和优势


    1. 高性能双核架构:配备150 MHz Cortex-M4F和100 MHz Cortex-M0+ CPU,确保处理效率和低功耗之间的平衡。
    2. 丰富接口:提供九个可配置串行通信模块(SCBs)、USB全速主机和设备接口、音频通道等,满足多种通信需求。
    3. 安全特性:内置硬件加速器支持对称和非对称加密方法以及哈希函数,还有真随机数生成器(TRNG),保障数据安全。
    4. 灵活编程能力:包含12个可编程数字块(UDBs)和多个模拟功能,能够实现多种自定义逻辑操作。
    5. 低功耗管理:通过六种电源管理模式精细管理功耗,最低深度睡眠模式仅消耗7 µA电流。

    应用案例和使用建议


    应用场景示例:
    - 智能家居设备:如智能门锁,集成安全芯片和低功耗蓝牙通信,实现实时监控和远程控制。
    - 穿戴设备:如健康监测手环,结合低功耗蓝牙技术进行数据传输,支持长时间续航。
    使用建议:
    - 对于需要高精度的数据采集设备,建议优先选择带有差分和单端输入模式的12位SAR ADC。
    - 在设计需要较低功耗的应用时,合理利用深度睡眠模式,降低电流消耗。

    兼容性和支持


    CY8C63x6/CY8C63x7 与其他相关设备(如Wi-Fi/BT模块)具有良好的兼容性。Cypress公司提供了广泛的开发工具和资源支持,包括ModusToolbox IDE、PSoC Creator等,简化开发流程并提升调试效率。同时,拥有强大的开发者社区和在线支持资源。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 系统启动慢 | 检查外部晶体振荡器频率是否正常设置 |
    | 电池寿命短 | 使用深度睡眠模式减少功耗 |
    | 内存使用量高 | 优化程序代码,释放不必要的内存占用 |

    总结和推荐


    综合评估:
    PSoC 63系列MCU凭借其卓越的双核CPU性能、丰富的接口选项和全面的安全机制,在物联网设备领域展现出极高的竞争力。尤其适合需要低功耗、高效能和高安全性的小型化设备。
    推荐结论:
    鉴于其出色的性能和广泛的适用范围,强烈推荐PSoC 63系列MCU用于各类高端物联网设备的设计与开发。

CY8C6347BZI-BLD43参数

参数
电压-电源(Vcc/Vdd) 1.7V~3.6V
EEPROM大小 32 x 8
最大时钟频率 150MHz,100MHz
RAM大小 288KB
接口类型 I2C,LINbus,QSPI,SPI,UART,USART,USB
最大工作供电电压 3.6V
数据转换器 A/D 8x12b SAR,D/A 1x12b
速度 100MHz,150MHz
外设 Bluetooth,Brown-out Detect/Reset,Cap Sense,DMA,I²S,LCD,POR,PWM,WDT
数据总线宽度 32bit
程序存储器类型 FLASH
I/O数量 78
内核数 2
振荡器类型 内部
最小工作供电电压 1.7V
核心处理器 ARM® Cortex®-M4/M0
程序存储器大小 1MB

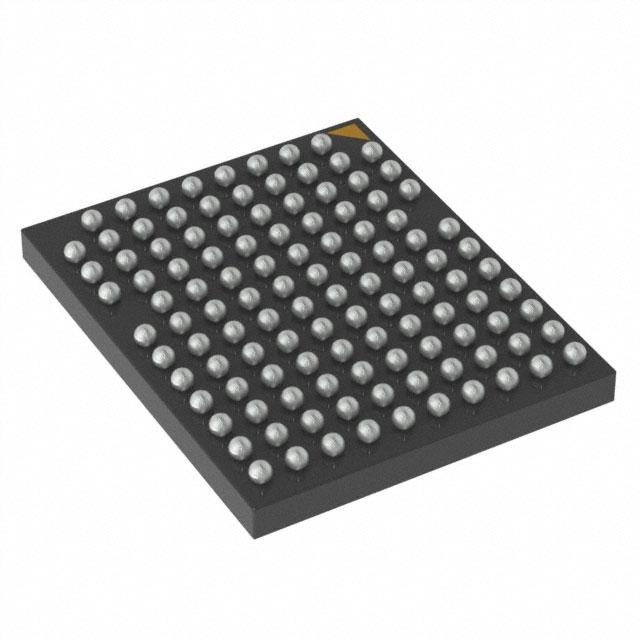

通用封装 BGA-116
安装方式 贴片安装
零件状态 在售
包装方式 托盘

CY8C6347BZI-BLD43厂商介绍

Cypress Semiconductor是一家全球领先的半导体公司,专注于提供高性能、可靠的解决方案,以满足汽车、工业、消费电子和计算等市场的多样化需求。公司主营产品包括微控制器、存储器、无线和USB连接解决方案、软件和服务等。

Cypress的产品广泛应用于汽车电子、工业控制、消费电子产品、移动通信设备、计算机及其周边设备等领域。例如,在汽车领域,Cypress提供用于车辆信息娱乐系统、车身控制、安全系统的微控制器和存储器解决方案;在工业控制领域,Cypress的产品被用于自动化设备、智能电网等。

Cypress的优势在于其创新的技术、广泛的产品线和强大的研发能力。公司不断推出新的技术,以满足市场对高性能、低功耗和高可靠性产品的需求。此外,Cypress还提供全面的软件和开发工具,帮助客户快速开发和部署产品。通过这些优势,Cypress在半导体行业中建立了强大的竞争力。

CY8C6347BZI-BLD43数据手册

厂牌 PDF简要描述 下载
CYPRESS SEMICONDUCTOR 微控制器(MCU) CYPRESS SEMICONDUCTOR CY8C6347BZI-BLD43 CY8C6347BZI-BLD43数据手册

CY8C6347BZI-BLD43封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.5263 ¥ 52.8682
25+ $ 6.2566 ¥ 51.9567
50+ $ 5.9869 ¥ 51.0451
100+ $ 5.879 ¥ 50.5894
300+ $ 5.8251 ¥ 50.1336
500+ $ 5.7712 ¥ 49.6779
1000+ $ 5.6094 ¥ 47.3991
5000+ $ 5.6094 ¥ 47.3991
库存: 13241
起订量: 19 增量: 1
交货地:
最小起订量为:1
合计: ¥ 52.86
