CY8C4025LQI-S412

产品分类: 微控制器(MCU)
产品描述: 1.71V~5.5V 24MHz 4KB FLASH 32KB Brown-out Detect/Reset,CapSense,LCD,LVD,POR,PWM,WDT 内部 27 1 1.8V 5.5V 24MHz I2C,IrDA,LINbus,Microwire,SPI,SSP,SmartCard,UART,USART A/D 1x10b 32bit ARM® Cortex®-M0+ QFN-32 贴片安装 5mm*5mm*550μm
供应商型号: CY8C4025LQI-S412
供应商: 云汉优选
标准整包数: 1

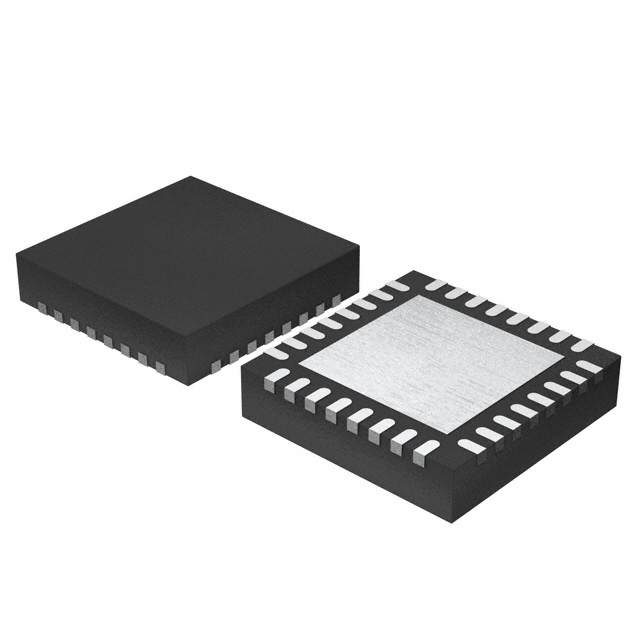

CYPRESS SEMICONDUCTOR 微控制器(MCU) CY8C4025LQI-S412

CY8C4025LQI-S412概述

    PSoC 4000S Datasheet Overview

    1. 产品简介


    PSoC 4000S是赛普拉斯(现隶属于英飞凌)开发的一款可编程系统级芯片(Programmable System-on-Chip),属于PSoC 4平台架构的一部分。它集成了一个高性能的Arm Cortex-M0+处理器,带有标准通信和定时外设,一个具有最佳信号噪声比(SNR)的电容式触摸感应系统(CapSense),以及灵活的模拟和数字可编程模块。PSoC 4000S产品家族向上兼容PSoC 4平台的其他成员,适用于多种新应用和设计需求。

    2. 技术参数


    - 处理器: 32位ARM Cortex-M0+ CPU,最高运行频率为48 MHz,带有单周期乘法功能
    - 存储: 最大32 KB闪存,配备读加速器;最大4 KB SRAM
    - 模拟功能:
    - 单斜坡10位ADC
    - 两个电流DAC (IDAC),适用于任何引脚上的通用或电容感应应用
    - 两个低功耗比较器,可在深睡眠模式下工作
    - 数字功能:
    - 可编程逻辑块,允许在端口输入输出上执行布尔运算
    - 两种独立的串行通信模块 (SCBs),支持I2C、SPI或UART功能
    - 电源: 支持1.71V到5.5V的工作电压
    - 深睡眠模式: 操作性模拟,数字系统电流仅为2.5 μA
    - 液晶驱动: GPIO上的液晶段驱动能力
    - GPIO: 最多36个可编程GPIO引脚
    - 时钟源:
    - 32 kHz晶振 (WCO)
    - ±2%内部主振荡器 (IMO)
    - 32 kHz内部低功耗振荡器 (ILO)

    3. 产品特点和优势


    PSoC 4000S的核心优势在于其高集成度、灵活性和可编程性。它的CapSense模块提供行业领先的信号噪声比和水耐受性,使得电容式触摸感应的设计变得简单。此外,自动硬件调谐(SmartSense)进一步提升了系统性能。其可配置的GPIO引脚和多种时钟源使其成为多功能且易于使用的系统级芯片解决方案。

    4. 应用案例和使用建议


    PSoC 4000S广泛应用于智能家居、物联网(IoT)、工业自动化等多个领域。例如,在智能家居中,它可以用于温度传感器、湿度传感器等数据采集,并通过Wi-Fi模块将数据发送至云端。使用建议包括根据具体应用需求选择合适的电源模式,以达到最优功耗控制;合理配置GPIO引脚和外围设备,以提升系统整体性能。

    5. 兼容性和支持


    PSoC 4000S具备广泛的软件和工具支持,如ModusToolbox软件、PSoC Creator集成开发环境(IDE)等,这些工具可以帮助开发者轻松实现跨平台代码开发和硬件设计。此外,赛普拉斯提供了丰富的文档资源和技术社区支持,有助于用户快速解决开发过程中遇到的问题。

    6. 常见问题与解决方案


    - 问题: 如何禁用调试功能?
    - 解决方法: 在固件中禁用调试电路。如果未启用,只能通过擦除整个设备、清除闪存保护并重新编程来重新启用调试。
    - 问题: 如何永久禁用所有设备接口?
    - 解决方法: 启用设备安全性。这会禁用所有编程、调试和测试接口,从而提高系统的安全性。

    7. 总结和推荐


    综上所述,PSoC 4000S凭借其高性能、高集成度和易用性,成为了众多应用的理想选择。对于需要低功耗、灵活配置和高可靠性的项目,PSoC 4000S无疑是最佳解决方案之一。强烈推荐给对上述特性有需求的开发者和工程师们。

CY8C4025LQI-S412参数

参数
RAM大小 4KB
接口类型 I2C,IrDA,LINbus,Microwire,SPI,SSP,SmartCard,UART,USART
程序存储器类型 FLASH
最大时钟频率 24MHz
I/O数量 27
核心处理器 ARM® Cortex®-M0+
速度 24MHz
最小工作供电电压 1.8V
程序存储器大小 32KB
内核数 1
数据转换器 A/D 1x10b
外设 Brown-out Detect/Reset,CapSense,LCD,LVD,POR,PWM,WDT
最大工作供电电压 5.5V
振荡器类型 内部
电压-电源(Vcc/Vdd) 1.71V~5.5V
EEPROM大小 -
数据总线宽度 32bit
长*宽*高 5mm*5mm*550μm
通用封装 QFN-32
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

CY8C4025LQI-S412厂商介绍

Cypress Semiconductor是一家全球领先的半导体公司,专注于提供高性能、可靠的解决方案,以满足汽车、工业、消费电子和计算等市场的多样化需求。公司主营产品包括微控制器、存储器、无线和USB连接解决方案、软件和服务等。

Cypress的产品广泛应用于汽车电子、工业控制、消费电子产品、移动通信设备、计算机及其周边设备等领域。例如,在汽车领域,Cypress提供用于车辆信息娱乐系统、车身控制、安全系统的微控制器和存储器解决方案;在工业控制领域,Cypress的产品被用于自动化设备、智能电网等。

Cypress的优势在于其创新的技术、广泛的产品线和强大的研发能力。公司不断推出新的技术,以满足市场对高性能、低功耗和高可靠性产品的需求。此外,Cypress还提供全面的软件和开发工具,帮助客户快速开发和部署产品。通过这些优势,Cypress在半导体行业中建立了强大的竞争力。

CY8C4025LQI-S412数据手册

厂牌 PDF简要描述 下载
CYPRESS SEMICONDUCTOR 微控制器(MCU) CYPRESS SEMICONDUCTOR CY8C4025LQI-S412 CY8C4025LQI-S412数据手册

CY8C4025LQI-S412封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 6.554
500+ ¥ 6.3845
2000+ ¥ 6.215
5000+ ¥ 6.102
库存: 9685
起订量: 50 增量: 4900
交货地:
最小起订量为:50
合计: ¥ 327.7
