VF-D250-D1224A

产品分类: 开关电源
厂牌: CUI
产品描述: 250W 2 90V(AC) 264V(AC) 5% 6A 12A 24V 12V 底座安装 127mm*81.3mm*38.1mm
供应商型号: VF-D250-D1224A
供应商: Master
标准整包数: 1

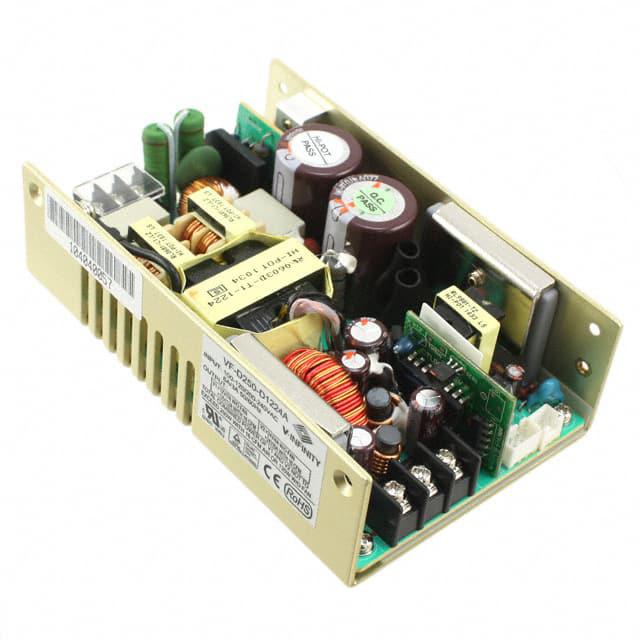

CUI 开关电源 VF-D250-D1224A

VF-D250-D1224A概述


    产品简介


    AC-DC电源供应器VF-D250-DXXA系列是一款高可靠性、高性能的电源解决方案,适用于广泛的应用领域,如工业自动化、通信设备、医疗设备和智能控制系统。这些电源供应器能够提供稳定的直流输出电压,并具备多重保护功能,确保在不同环境下的稳定运行。

    技术参数


    以下是VF-D250-DXXA系列的主要技术参数:
    | 模型 | 输出电压 (Vdc) | 输出电流 (max) (A) | 输出功率 (max) (W) | 有效率 (%) | 纹波和噪声 (mVp-p) |
    |
    | VF-D250-D312A | 3.3 | 12 | 100 | 70 | 50 |
    | VF-D250-D324A | 3.3 | 24 | 100 | 70 | 50 |
    | VF-D250-D512A | 5 | 12 | 100 | 70 | 50 |
    | VF-D250-D524A | 5 | 24 | 100 | 70 | 50 |
    | VF-D250-D548A | 5 | 48 | 100 | 70 | 50 |
    | VF-D250-D1224A | 12 | 24 | 135 | 70 | 120 |
    输入参数:
    - 输入电压范围:90-264 Vac
    - 频率范围:47-63 Hz
    - 冷启动最大输入电流:6A(110-120 Vac),3A(200-240 Vac)
    - 冲击电流:35A(115 Vac),70A(230 Vac)
    输出参数:
    - 调节精度:±5%
    - 瞬态响应:输出电压在2.5ms内返回至1%以内,峰值瞬态不超过5%
    - 启动时间:≤1秒
    - 持续时间:≥20ms(80%额定负载)
    保护功能:
    - 过压保护:自动恢复,阈值为130%
    - 过流保护:自动恢复,阈值为110-140%
    - 短路保护:可连续,自动恢复
    - 过温保护:自动恢复,阈值为110°C

    产品特点和优势


    1. 高性能与稳定性:
    该系列产品在不同工作条件下均能保持稳定的输出电压和电流,且具备良好的瞬态响应能力。高效的设计使其能够在各种负载下提供高效率。
    2. 多重保护机制:
    集成过压、过流、短路和过温保护功能,确保设备的安全运行,大大提高了产品的可靠性和耐用性。
    3. 适用范围广:
    适用于多种应用场景,包括工业自动化、医疗设备、通信设备和智能控制系统,满足各类客户的需求。
    4. 高效设计:
    高效率设计,使得产品的整体能耗更低,有助于节省能源成本。

    应用案例和使用建议


    应用案例:
    该电源供应器适用于各种自动化控制系统,例如工厂自动化设备、通信基站和医疗器械。它还能为服务器和数据中心提供可靠的电力供应。
    使用建议:
    - 在使用时,请确保适当的散热措施以延长使用寿命。
    - 建议将输出负载维持在最小值以上,以确保最佳性能和稳定性。

    兼容性和支持


    连接器类型:
    - 输入/输出连接器:Molex连接器或端子块。
    - 风扇驱动连接器:JST连接器。
    制造商支持:
    CUI Inc.提供了两年有限保修,并提供全面的技术支持,帮助用户解决任何可能遇到的问题。

    常见问题与解决方案


    1. 问题:启动时间长
    - 解决方案: 检查输入电压是否稳定,确认负载在合理范围内。
    2. 问题:过载保护触发
    - 解决方案: 减小负载,检查连接是否松动,必要时更换适当的保险丝。
    3. 问题:纹波和噪声超标
    - 解决方案: 检查电容器是否老化,尝试更换新的陶瓷和电解电容器。

    总结和推荐


    综合评估:
    VF-D250-DXXA系列AC-DC电源供应器凭借其高性能、高可靠性和广泛的适用范围,成为众多应用领域的理想选择。它的多功能性和强大的保护机制使得它在市场上具有很强的竞争力。
    推荐:
    强烈推荐使用VF-D250-DXXA系列电源供应器,尤其适合对稳定性要求较高的应用场景。此外,制造商提供的完善支持也增加了该产品的吸引力。

VF-D250-D1224A参数

参数
最大输入电压 264V(AC)
电压-输出3 -
输出功率 250W
电压-输出1 12V
电压-输出2 24V
电流-输出1 12A
电流-输出2 6A
负载调节 5%
输出数量 2
电压-输出4 -
最小输入电压 90V(AC)
长*宽*高 127mm*81.3mm*38.1mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 托盘

VF-D250-D1224A厂商介绍

CUI公司是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电源和信号处理解决方案。公司的产品线涵盖了电源管理、信号处理、音频、接口和传感器等类别。

主营产品分类包括:
1. 电源管理:包括AC/DC电源转换器、DC/DC转换器、电池充电器等。
2. 信号处理:包括放大器、滤波器、传感器接口等。
3. 音频:包括音频放大器、音频接口、耳机放大器等。
4. 接口:包括USB、RS-232、RS-485等通信接口。
5. 传感器:包括压力、温度、湿度等传感器。

应用领域广泛,包括工业自动化、医疗设备、通信、消费电子、汽车电子等。

CUI的优势在于:
1. 技术创新:持续投入研发,提供高性能、高可靠性的产品。
2. 定制服务:根据客户需求提供定制化解决方案。
3. 全球布局:在全球设有多个研发中心和生产基地,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的一致性和可靠性。

VF-D250-D1224A数据手册

厂牌 PDF简要描述 下载
CUI 开关电源 CUI VF-D250-D1224A VF-D250-D1224A数据手册

VF-D250-D1224A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 156.6221 ¥ 1302.2481
5+ $ 146.2376 ¥ 1215.262
10+ $ 139.9985 ¥ 1146.4484
20+ $ 136.5487 ¥ 1118.1975
40+ $ 134.502 ¥ 1101.4371
60+ $ 134.502 ¥ 1101.4371
库存: 14
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1302.24
