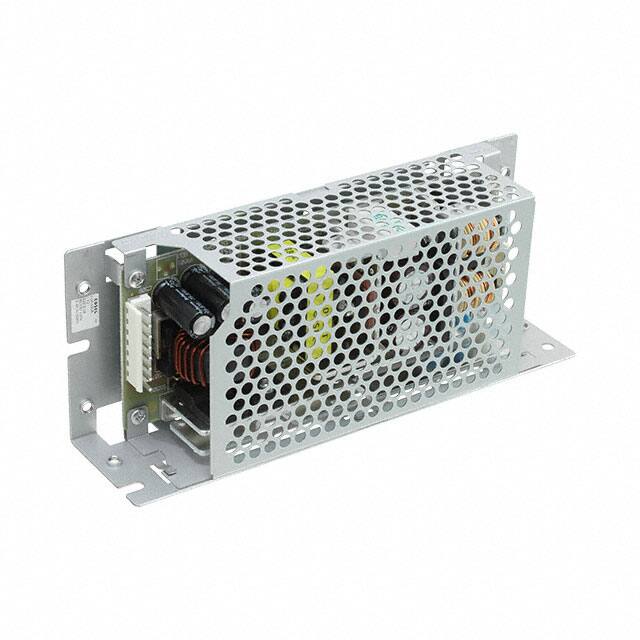

LGA100A-24-SN

产品分类: 开关电源
厂牌: COSEL
产品描述: 103.2W 1 85V(AC) 132V(AC) 150mV 4.3A 24V 底座安装 154.9mm*62mm*35.6mm
供应商型号: 436-LGA100A-24-SN
供应商: Mouser
标准整包数: 1
COSEL 开关电源 LGA100A-24-SN

LGA100A-24-SN概述

    LGA50A, LGA75A 和 LGA100A 系列 AC-DC 开关电源技术手册

    产品简介


    LGA50A, LGA75A 和 LGA100A 系列是专为需要稳定直流输出的工业应用而设计的高效能开关电源模块。这些电源模块提供不同的输出电压(3.3V, 12V, 24V 和可选 48V),适用于各种电子设备和系统。它们具备高效率、高稳定性、宽输入电压范围以及紧凑的尺寸,广泛应用于电信、网络通信、工业自动化、测试测量设备等多个领域。

    技术参数


    | 规格 | LGA50A-3R3-Y | LGA50A-12 | LGA50A-24 | LGA50A-24-H |

    | 最大输出功率[W] | 33 | 51.6 | 60 | 60 |
    | 输入电压[V] | AC85 - 132 | AC85 - 132| AC85 - 132| AC85 - 132 |
    | 输入电流[A] | 0.8 typ | 1.3 typ | 1.6 typ | 1.6 typ |
    | 频率[Hz] | 47 - 440 | 47 - 440 | 47 - 440 | 47 - 440 |
    | 效率[%] | 74.0 typ | 82.0 typ | 85.0 typ | 85.0 typ |
    | 启动电流[A] | 30 typ | 30 typ | 15 typ | 15 typ |
    | 漏电流[mA] | 0.5 max | 0.5 max | 0.5 max | 0.5 max |
    | 输出参数 | LGA50A-3R3-Y | LGA50A-12 | LGA50A-24 | LGA50A-24-H |

    | 输出电压[V] | 3.3 | 12 | 24 | 24 |
    | 输出电流[A] | 10.0 | 4.3 | 2.5 | 2.5 (峰值 3.2) |
    | 线性调节[mV] | 20 max | 48 max | 96 max | 96 max |
    | 负载调节[mV] | 40 max | 100 max | 150 max | 150 max |
    | 纹波[mVp-p] | 0 到 +50°C | 80 max | 120 max | 240 max |
    | 冲击噪声[mVp-p] | 0 到 +50°C | 120 max | 150 max | 300 max |
    | 温度调节[mV] | 0 到 +50°C | 50 max | 120 max | 240 max |
    | 起动时间[ms] | 200 max | 200 max | 200 max | 200 max |
    | 保持时间[ms] | 20 typ | 20 typ | 20 typ | 20 typ |

    产品特点和优势


    - 高效率: 最高达 85.5% 的转换效率,使得电源能够更高效地运行,减少能量损失。
    - 高可靠性: 采用表面贴装技术(SMT)制造,增强了产品的稳定性和耐用性。
    - 多功能选择: 不同型号提供多种输出电压和电流选择,适应多样化的应用需求。
    - 保护功能: 内置过流、过压保护电路,确保系统安全可靠。
    - 紧凑设计: 小巧的尺寸和轻量化的结构使其易于安装和集成。

    应用案例和使用建议


    这些电源模块在多种工业环境中有着广泛应用,如电信基站、网络交换机、服务器电源、仪器仪表等。例如,在工业控制系统中,它们可以作为核心的电源供应单元,为控制器、传感器和其他设备供电。在实际应用中,用户需要注意以下几点:
    - 散热管理: 尽管这些电源支持自然对流冷却,但在高负载环境下可能需要额外的散热措施。
    - 负载调节: 在启动时需注意负载调节,以避免过高的瞬态响应。

    兼容性和支持


    这些电源模块具备广泛的兼容性,支持多种接口和标准。制造商提供了详细的指导手册和技术支持服务,确保用户能够顺利安装和调试设备。此外,电源模块还可根据客户需求提供定制化选项,如增加涂层(C)、低漏电流(G)或峰值电流支持(H)。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查负载情况,调整输出调节范围 |
    | 过热 | 增加散热措施,如风扇或散热片 |
    | 启动困难 | 检查输入电压和连接,重启系统 |

    总结和推荐


    LGA50A, LGA75A 和 LGA100A 系列开关电源以其高效的转换效率、可靠的保护机制和多样化的输出选择,成为工业应用的理想选择。尤其适合需要高稳定性、紧凑设计和广泛输入电压范围的应用场合。对于寻求高效、可靠的电源解决方案的企业和个人,我们强烈推荐使用这些系列的产品。

LGA100A-24-SN参数

参数
负载调节 150mV
输出数量 1
最小输入电压 85V(AC)
电压-输出3 -
电压-输出1 24V
电流-输出2 -
电流-输出1 4.3A
电压-输出2 -
电压-输出4 -
输出功率 103.2W
最大输入电压 132V(AC)
长*宽*高 154.9mm*62mm*35.6mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

LGA100A-24-SN厂商介绍

COSEL公司是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信、能源和汽车等领域提供高效率、高可靠性的电源产品。其主营产品包括AC/DC电源、DC/DC转换器、隔离电源模块、LED驱动器等。

COSEL的产品广泛应用于工业自动化、医疗设备、通信基站、电动汽车充电桩、太阳能逆变器等多个领域。其产品以其高效率、高可靠性、小体积、易于集成等特点受到市场青睐。

COSEL的优势在于其强大的研发实力和严格的质量控制。公司拥有一支经验丰富的研发团队,不断推出创新产品以满足市场需求。同时,COSEL严格执行ISO9001和ISO14001等国际质量标准,确保产品质量始终处于行业领先水平。此外,COSEL还提供定制化服务,根据客户需求提供个性化的电源解决方案。

LGA100A-24-SN数据手册

厂牌 PDF简要描述 下载
COSEL 开关电源 COSEL LGA100A-24-SN LGA100A-24-SN数据手册

LGA100A-24-SN封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 70.477 ¥ 595.5307
10+ $ 67.2948 ¥ 568.6411
25+ $ 63.3465 ¥ 535.2779
50+ $ 61.572 ¥ 520.2834
100+ $ 59.7765 ¥ 505.1114
库存: 5
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 595.53
