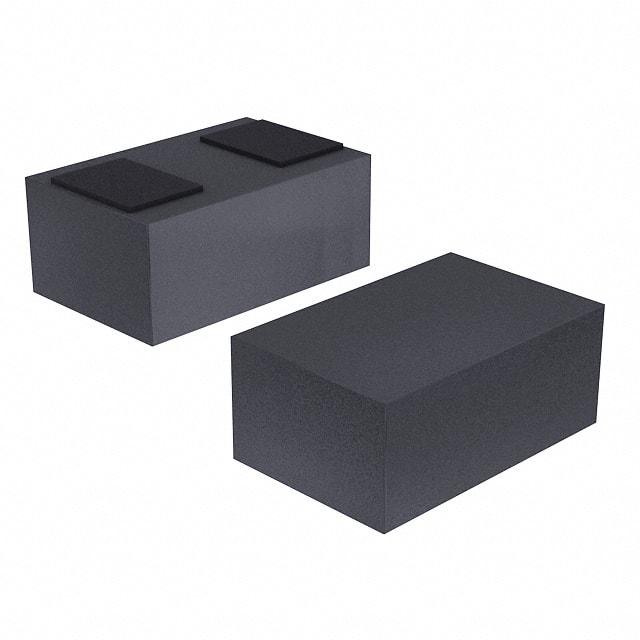

CPDQR5V0C-HF

产品分类: TVS二极管/ESD抑制器
厂牌: COMCHIP TECHNOLOGY/台湾典琦科技
产品描述: 5V 双向 68W 4A 14.5V 6.1V 0402 贴片安装
供应商型号: NA-CPDQR5V0C-HF
供应商: 海外现货
标准整包数: 1
COMCHIP TECHNOLOGY/台湾典琦科技 TVS二极管/ESD抑制器 CPDQR5V0C-HF

CPDQR5V0C-HF概述

    SMD ESD Protection Diode CPDQR5V0C-HF 技术手册解析

    1. 产品简介


    CPDQR5V0C-HF 是一款超小型表面贴装设备(SMD)的静电放电保护二极管(ESD Protection Diode),由 Comchip Technology CO., Ltd 生产。该产品适用于需要高性能静电保护的应用场景,如消费电子产品、通信设备和计算机外设等。该二极管具有双向静电保护功能,可以有效地保护电路免受静电放电的损害。

    2. 技术参数


    - 封装尺寸: 0402 (1005) 标准封装
    - 终端材料: 镀金,符合 MIL-STD-750 方法 2026 的焊锡性
    - 重量: 约 0.001 克
    - 工作电压: 5V
    - 击穿电压: 6.1V (IR = 1mA)
    - 漏电流: 0.1uA (VR = 0V, f = 1MHz)
    - 标称电容: 30pF (VR = 5V)
    - 峰值脉冲功率: 68W (IPP = 4A, tp=8/20us)
    - 钳位电压: 17V (IPP = 1A, tp=8/20us)
    - 存储温度范围: -55°C 至 125°C
    - 操作温度范围: -55°C 至 150°C
    - 符合标准: RoHS 设备,无卤素
    - 引脚布局: 标准的 SMD-923F 封装

    3. 产品特点和优势


    CPDQR5V0C-HF 采用双向设计,提供全方位的静电保护,确保高可靠性。其超小型封装(0402)使其成为空间受限应用的理想选择。此外,该二极管具有出色的电容和低漏电流特性,有助于减少对信号传输的影响。镀金端子提高了焊接可靠性和长期稳定性,而符合 RoHS 和无卤素的标准则确保了环保性和人体健康的安全性。

    4. 应用案例和使用建议


    应用案例: 该二极管广泛应用于各种电子设备中,例如智能手机、平板电脑、笔记本电脑、USB 接口等,用于保护这些设备免受静电放电的损害。此外,在工业自动化、通信设备和汽车电子等领域也有广泛应用。
    使用建议: 在设计电路时,应根据具体的应用需求选择合适的二极管型号。例如,如果应用环境存在高频信号,需要关注其电容特性;对于高电压应用,则需注意其击穿电压和钳位电压参数。合理布局 PCB 布局,确保二极管的两端连接可靠,以实现最佳保护效果。

    5. 兼容性和支持


    兼容性: CPDQR5V0C-HF 与大多数常见的 SMD 设备兼容,适合使用标准 SMD 工艺进行焊接。具体兼容性需要根据实际应用和设备供应商的说明进行确认。
    支持和服务: Comchip Technology CO., Ltd 提供全面的技术支持和售后服务,包括技术咨询、样品供应和技术文档支持。对于大规模生产项目,还提供工程技术支持和定制化服务。

    6. 常见问题与解决方案


    问题1: 如何判断二极管是否失效?
    解决方案: 可通过万用表测量其正向和反向电阻来判断。如果发现电阻值异常增大,可能表示二极管失效。
    问题2: 为何在高温环境下,二极管的性能会下降?
    解决方案: 高温环境下,二极管的击穿电压和钳位电压会发生变化。建议参考技术手册中的温度特性曲线进行设计和应用。
    问题3: 如何提高二极管的焊接质量?
    解决方案: 使用符合 MIL-STD-750 方法 2026 的焊接工艺,并确保焊接温度和时间的精确控制,以避免热损伤和不良焊接。

    7. 总结和推荐


    综合评估: CPDQR5V0C-HF 在多种关键参数上表现出色,具有高可靠性、低电容和良好的温度特性,是高性能静电保护的首选。其超小型封装和优异的兼容性使其成为现代电子设计的理想选择。
    推荐使用: 强烈推荐使用 CPDQR5V0C-HF 二极管,尤其是在需要高性能静电保护且空间受限的应用场景中。该产品不仅提供了卓越的保护性能,还具备良好的成本效益和长期稳定性。

CPDQR5V0C-HF参数

参数
击穿电压 6.1V
峰值脉冲电流 4A
峰值脉冲功率 68W
极性 双向
工作电压 5V
箝位电压 14.5V
1.05mm(Max)
0402(1006 公制)
通用封装 0402
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

CPDQR5V0C-HF数据手册

厂牌 PDF简要描述 下载
COMCHIP TECHNOLOGY/台湾典琦科技 TVS二极管/ESD抑制器 COMCHIP TECHNOLOGY/台湾典琦科技 CPDQR5V0C-HF CPDQR5V0C-HF数据手册

CPDQR5V0C-HF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.1296 ¥ 1.1197
2500+ $ 0.0626 ¥ 0.5412
5000+ $ 0.054 ¥ 0.4666
25000+ $ 0.0518 ¥ 0.4479
库存: 5000
起订量: 983 增量: 5000
交货地:
最小起订量为:1
合计: ¥ 1.11
