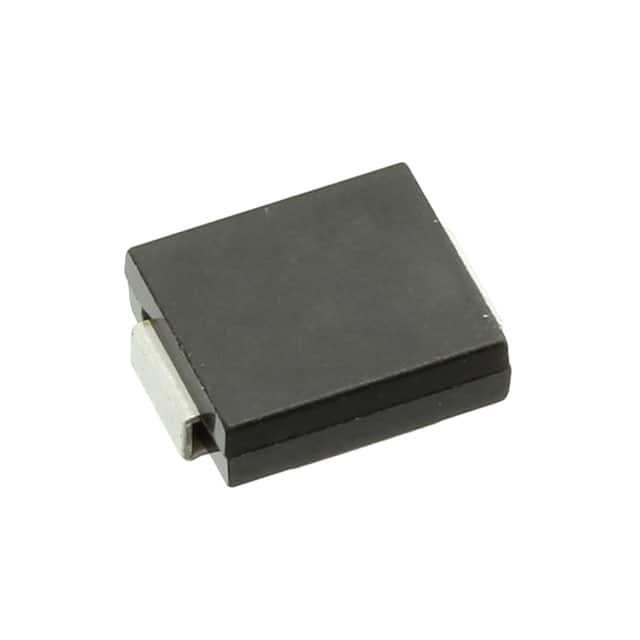

CDBC5200-HF

产品分类: 整流二极管/整流桥
厂牌: COMCHIP TECHNOLOGY/台湾典琦科技
产品描述: 200V 125A 50ns 500μA 5A 独立式 DO-214-AB 贴片安装
供应商型号: CDBC5200-HF
供应商: 云汉优选
标准整包数: 3000
COMCHIP TECHNOLOGY/台湾典琦科技 整流二极管/整流桥 CDBC5200-HF

CDBC5200-HF概述

    # SMD Schottky Barrier Rectifiers 技术手册

    产品简介


    SMD Schottky Barrier Rectifiers 是一款高性能的表面贴装二极管,广泛应用于电源管理、通信设备、计算机及消费电子等领域。这款二极管利用肖特基势垒结构提供高效的电力转换,具备出色的高频开关性能和低正向电压降,从而确保高效和可靠的操作。

    技术参数


    以下是这款SMD肖特基二极管的关键技术规格:
    | 参数 | 符号 | 单位 | CDBC5150-HF | CDBC5200-HF |
    | : | : | : | : | : |
    | 最大重复峰值反向电压 | VRRM | V | 150 | 200 |
    | 最大直流阻挡电压 | VDC | V | 150 | 200 |
    | 最大有效值电压 | VRMS | V | 105 | 140 |
    | 正向瞬态电流 | IFSM | A | 125 | 125 |
    | 正向导通电流(TA=25°C) | IF | A | 5.0 | 5.0 |
    | 反向漏电流(TA=25°C) | IR | mA | 0.5 | 0.5 |
    | 热阻(结到环境) | RθJA | °C/W | 24 | 24 |
    | 结电容(VR=VRRM, TA=25°C) | CJ | pF | 380 | 380 |

    产品特点和优势


    独特功能
    - 超高速切换:适用于高频电路,如射频和微波应用。
    - 低功率损耗:低正向电压降确保高效能。
    - 高浪涌电流能力:保证在短路或过载情况下仍能正常工作。
    - 反向电压保护:通过内置的护环防止过压损害。
    市场竞争力
    - 小型化设计:采用DO-214AB封装,适合于空间受限的设计。
    - 卓越的可靠性:符合RoHS标准和无卤素材料要求,满足环保要求。
    - 高效率:低正向压降和高热稳定性确保长时间运行的稳定性和效率。

    应用案例和使用建议


    实际使用场景
    SMD肖特基二极管广泛用于电源转换、逆变器、高频整流、稳压电路等领域。例如,在笔记本电脑的电源适配器中,这种二极管可以提高转换效率并减少热量产生。
    使用建议
    - 设计布局:参考建议的焊盘布局图,以确保良好的散热和电气性能。
    - 电流控制:对于容性负载,建议将电流降低20%,以防止过载。
    - 温度管理:保持良好的散热设计,特别是在高电流应用中,以避免过热。

    兼容性和支持


    这款二极管与市面上大多数标准SMD焊接工艺兼容。制造商提供详尽的技术支持文档,并可提供样品和工程技术支持。

    常见问题与解决方案


    1. Q: 在高频应用中出现频率不稳定怎么办?
    - A: 检查输入信号是否纯净,并确保负载匹配。必要时,增加滤波器以消除杂波干扰。

    2. Q: 如何判断二极管是否过热?
    - A: 使用红外测温仪检测二极管的温度。如果温度超过125°C,可能需要改善散热设计。

    3. Q: 遇到瞬态电流过大的情况如何处理?
    - A: 使用适当的熔断器或保护电路来限制电流峰值。同时检查负载电路,确保没有异常情况。

    总结和推荐


    这款SMD肖特基二极管凭借其高效率、低功耗和高可靠性等特点,在众多应用中表现出色。其优秀的频率响应能力和紧凑的封装使其成为各种高性能电子设备的理想选择。我们强烈推荐将其用于需要高频开关和高效率电力转换的应用中。

CDBC5200-HF参数

参数
If - 正向电流 5A
Ir - 反向电流 500μA
Vr-反向电压 200V
反向恢复时间 50ns
正向浪涌电流 125A
配置 独立式
通用封装 DO-214-AB
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

CDBC5200-HF数据手册

厂牌 PDF简要描述 下载
COMCHIP TECHNOLOGY/台湾典琦科技 整流二极管/整流桥 COMCHIP TECHNOLOGY/台湾典琦科技 CDBC5200-HF CDBC5200-HF数据手册

CDBC5200-HF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 2.0093
9000+ ¥ 1.9052
15000+ ¥ 1.8568
库存: 3000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 6027.9
直接购买
加入购物车
