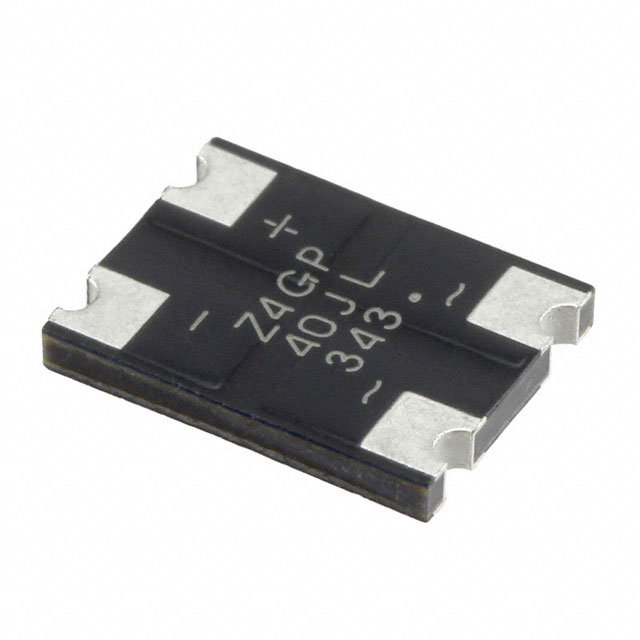

Z4DGP406L-HF

产品分类: 整流二极管/整流桥
厂牌: COMCHIP TECHNOLOGY/台湾典琦科技
产品描述: 600V 150A 5μA 4A Z-4-D 贴片安装
供应商型号: 641-1502-2-ND
供应商: Digi-Key
标准整包数: 3000
COMCHIP TECHNOLOGY/台湾典琦科技 整流二极管/整流桥 Z4DGP406L-HF

Z4DGP406L-HF概述


    产品简介


    Low VF SMD Bridge Rectifiers(低正向电压表面贴装桥式整流器)是一种适用于多种电子设备的关键组件。这类元器件的主要功能是将交流电(AC)转换为直流电(DC),同时具备低正向电压损耗、高效率和高电流处理能力的特点。它们广泛应用于电源管理、照明系统、通信设备以及各种工业控制设备中。

    技术参数


    - 额定反向电压(Repetitive Peak Reverse Voltage):600V、800V、1000V
    - 平均正向电流(Average Forward Current):4.0A
    - 峰值正向浪涌电流(Peak Forward Surge Current):150A(8.3ms单半波)
    - 正向电压降(Forward Voltage):0.86V至0.95V
    - 反向漏电流(Repetitive peak reverse current):5μA
    - 热阻(Thermal Resistance):Junction to ambient (RθJA) 35°C/W
    - 存储温度范围(Storage Temperature Range):-55°C 至 +175°C
    - 工作结温范围(Operating Junction Temperature Range):-55°C 至 +175°C
    - 封装尺寸:3.70mm x 3.50mm x 1.85mm
    - 重量:约0.29克

    产品特点和优势


    - 低正向电压损耗(Low Forward Voltage Drop):有效减少功率损失,提高整体效率。
    - 高电流处理能力(High Current Capability):能够处理高达150A的峰值正向浪涌电流。
    - 无引脚设计(Lead Less Chip Form):避免了因引脚损坏而导致的失效风险。
    - 符合RoHS标准:绿色环保,满足欧盟环保要求。
    - 耐高温塑料封装(Plastic Package):具有UL 94V-0等级的防火性能,内部采用玻璃封装的晶片,进一步提升可靠性。

    应用案例和使用建议


    这些桥式整流器在许多应用场合中表现优异,例如:
    - 电源管理模块:利用其高效的能量转换特性,提升电源管理系统的整体效能。
    - LED照明系统:低正向电压特性可以显著降低驱动电路的发热,延长系统寿命。
    - 通信设备:高可靠性与稳定性使其成为各类通信设备的理想选择。
    使用建议:
    - 确保安装过程中遵循正确的焊接工艺以防止过热损伤。
    - 设计散热方案时考虑产品的最大工作温度范围和热阻值。

    兼容性和支持


    该产品与标准表面贴装工艺兼容,可广泛应用于自动化生产线。制造商提供了详尽的技术文档和支持服务,包括详细的安装指南和常见故障排除手册。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装后测试时发现反向电流过高 | 检查安装过程是否存在引脚损坏或焊接不良的情况。 |
    | 使用过程中出现过热现象 | 确认散热措施是否到位,如使用散热片或加强空气流通。 |
    | 正向电流达不到预期 | 检查输入电压是否稳定,确保供电源可靠。 |

    总结和推荐


    这款Low VF SMD Bridge Rectifiers凭借其低正向电压损耗、高电流处理能力和出色的可靠性,在多个应用领域表现出色。特别是在需要高效能转换和高可靠性的场景下,此款产品无疑是优选之一。综合考虑其技术指标、市场竞争力和应用范围,强烈推荐使用该产品以优化电子设备的性能。

Z4DGP406L-HF参数

参数
Vr-反向电压 600V
反向恢复时间 -
正向浪涌电流 150A
配置 -
If - 正向电流 4A
Ir - 反向电流 5μA
10.6mm(Max)
8.2mm(Max)
1.55mm(Max)
通用封装 Z-4-D
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

Z4DGP406L-HF数据手册

厂牌 PDF简要描述 下载
COMCHIP TECHNOLOGY/台湾典琦科技 整流二极管/整流桥 COMCHIP TECHNOLOGY/台湾典琦科技 Z4DGP406L-HF Z4DGP406L-HF数据手册
