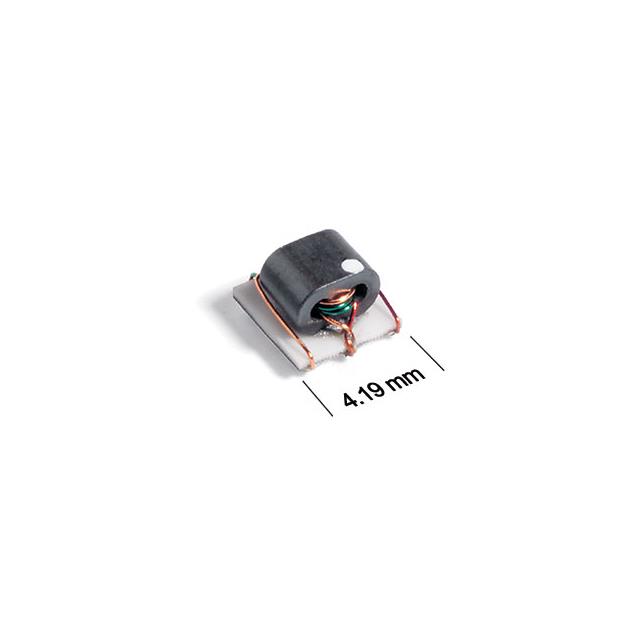

WBC16-1TLC

产品分类: 脉冲变压器
厂牌: COILCRAFT
产品描述: 1:16 Wide Band RF Transformer 贴片安装 4.45mm*4.19mm*3.04mm
供应商型号: WBC16-1TLC
供应商: 国内现货
标准整包数: 1
COILCRAFT 脉冲变压器 WBC16-1TLC

WBC16-1TLC概述

    Coilcraft WBC Series SMT Mini Wideband Transformers 技术手册

    产品简介


    Coilcraft WBC系列微型宽带变压器是一款专门设计用于高频率应用的表面贴装元件。这些变压器具有低损耗和宽频带的特点,适用于各种无线通信、医疗设备、雷达系统和测试设备等高端领域。每个变压器都有明确的阻抗比、工作频率范围、最大插入损耗、直流电阻(DCR)及电流额定值。

    技术参数


    - 阻抗比:不同型号提供不同的阻抗比,如1:1、1:2、1:3、1:4、1:8、1:9、1:16。
    - 插入损耗:最大插入损耗范围从0.40 dB到2.0 dB。
    - 电感量:最小电感应值从2 μH到22 μH,具体取决于型号。
    - 直流电阻(DCR):最大DCR范围从9 mΩ到310 mΩ。
    - 电流额定值:最大直流电流从15 mA到200 mA。
    - 工作温度:工作温度范围为-40°C至+85°C。
    - 隔离电压:300 VRMS(伏特交流峰值)。
    - 尺寸:4 mm x 4 mm x 3.81 mm。
    - 包装:标准包装为7英寸机载托盘(750个单元/托盘)或13英寸机载托盘(2500个单元/托盘),另有小批量的单个包装选项。

    产品特点和优势


    - 高集成度:Coilcraft WBC系列采用微型封装,使得设备更加紧凑,易于安装和布局。
    - 卓越性能:具有非常低的插入损耗和高带宽,适用于高频信号传输,能有效减少信号失真。
    - 可靠性:所有型号都通过了AEC-Q200认证,适用于汽车工业的严格要求。
    - 环境适应性:能在极端环境下稳定运行,适用于广泛的工业应用。

    应用案例和使用建议


    - 无线通信设备:作为信号耦合和匹配元件使用,提升信号质量和传输效率。
    - 雷达系统:实现精准的频率转换和信号处理。
    - 医疗成像设备:配合高精度传感器,提升图像质量和诊断准确性。
    - 测试设备:用作测试仪器的精密元件,提高测试准确性和重复性。
    - 建议:在高温环境下使用时,注意散热以防止热应力损坏。确保正确连接和良好接地以避免电磁干扰。

    兼容性和支持


    - 兼容性:Coilcraft WBC系列可与各种标准电子电路板兼容。其独特的封装方式使其在众多不同类型的电路板上易于安装和布局。
    - 支持:Coilcraft提供全面的技术文档和支持服务,包括详细的焊接指南和在线技术咨询。

    常见问题与解决方案


    - 问题1:焊接过程中出现虚焊或开路。
    解决方案:按照Doc 362中的指南进行正确焊接,确保引脚完全接触到焊锡。
    - 问题2:产品使用一段时间后发生接触不良。
    解决方案:检查安装位置是否受潮或受到污染,重新清洁并正确安装。
    - 问题3:设备运行时出现异常噪音。
    解决方案:确认所有电气连接均正确无误,检查是否有外部电磁干扰源,并采取相应屏蔽措施。

    总结和推荐


    总体而言,Coilcraft WBC系列微型宽带变压器凭借其卓越的性能和广泛的应用范围,在各类高频率应用场合中表现出色。它不仅符合严格的工业标准,还提供了良好的客户支持和服务保障。如果您需要在您的项目中选择一款高效可靠的高频变压器,WBC系列无疑是最佳的选择之一。

WBC16-1TLC参数

参数
变压器类型 Wide Band RF Transformer
匝数比 1:16
ET(伏特-时间) -
电感值 -
长*宽*高 4.45mm*4.19mm*3.04mm
安装方式 贴片安装
应用等级 汽车级
包装方式 卷带包装

WBC16-1TLC厂商介绍

Coilcraft是全球领先的磁性元件制造商,专注于设计和生产高品质的电感器、变压器和滤波器等被动电子元件。公司的产品广泛应用于工业、汽车、医疗、通信和消费电子等领域。

Coilcraft的主营产品分类包括:
1. 电感器:包括功率电感器、射频电感器、电流感测电感器等。
2. 变压器:包括音频变压器、电源变压器、隔离变压器等。
3. 滤波器:包括EMI滤波器、电源滤波器、信号滤波器等。

Coilcraft的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 快速响应:全球分销网络,快速响应客户需求,提供及时的技术支持和售后服务。
4. 定制服务:根据客户需求,提供定制化的解决方案,满足特定应用需求。

WBC16-1TLC数据手册

厂牌 PDF简要描述 下载
COILCRAFT 脉冲变压器 COILCRAFT WBC16-1TLC WBC16-1TLC数据手册

WBC16-1TLC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 132.8162
500+ ¥ 127.7079
1500+ ¥ 122.5996
3000+ ¥ 117.4912
库存: 11855
起订量: 11 增量: 2000
交货地:
最小起订量为:10
合计: ¥ 1328.16
直接购买
加入购物车
