CESD12VD7

产品分类: TVS二极管/ESD抑制器
产品描述: 220W 24V@9A 13.5V SOD-723 贴片安装
供应商型号: CESD12VD7 SOD-723
供应商: 期货订购
标准整包数: 8000
CJ/江苏长晶(长电) TVS二极管/ESD抑制器 CESD12VD7

CESD12VD7概述

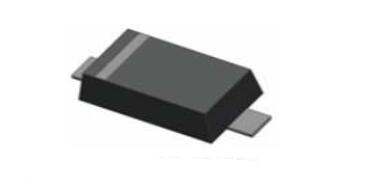

    SOD-723 塑料封装二极管技术手册解析

    产品简介


    产品类型: SOD-723塑料封装二极管,型号为CESD12VD7,是一种单向瞬态电压抑制(TVS)二极管。
    主要功能: 该二极管主要用于保护敏感电子组件免受静电放电(ESD)和其他瞬态事件的影响,提供出色的钳位能力、低漏电流和快速响应时间。
    应用领域: 主要应用于计算机及其外设、数码相机、音频和视频设备、手机及其配件、便携式电子产品和MP3播放器等领域。在消费类电子产品如移动电话、笔记本电脑、平板电脑、机顶盒、液晶电视等设备中广泛使用。

    技术参数


    - 峰值脉冲功率 (PPP): 220W
    - 峰值脉冲电流 (IPP): 9A
    - 反向断开电压 (VRWM): 12V
    - 反向漏电流 (IR): 1 μA(当VRWM=12V时)
    - 击穿电压 (V(BR)): 13.5V至16.5V
    - 钳位电压 (VC): 24V(IPP=9A时)
    - 正向电压 (VF): 0.9V(IF=10mA时)
    - 结电容 (CJ): 45pF(VR=0V,f=1MHz时)
    - 最高工作温度范围 (TJ, Tstg): -55°C 至 +150°C
    - 最高焊锡温度 (TL): 260°C

    产品特点和优势


    - 高防护等级: 符合IEC 61000-4-2标准下的第4级ESD防护,符合人体模型静电放电等级3B。
    - 小巧尺寸: 尺寸仅为1.00mm×0.60mm×0.55mm,适合小型化设计需求。
    - 快速响应: 具有快速响应时间,能够迅速应对瞬态事件。
    - 广泛应用: 适用于多种便携式电子设备,如手机、平板电脑等。

    应用案例和使用建议


    应用场景:
    - 在手机和平板电脑中用于保护内部敏感电子组件。
    - 在家用电器如电视、机顶盒中用于防止外部电磁干扰和内部短路。
    使用建议:
    - 在高频率电路中使用时,要注意其结电容可能对信号传输造成影响。
    - 在高温环境下使用时,确保散热良好以避免过热损坏。

    兼容性和支持


    - 兼容性: 可以替代传统的多层压敏电阻(MLV),适用于多种电子产品。
    - 厂商支持: 提供详尽的技术文档和专业技术支持。

    常见问题与解决方案


    - Q: 如何确定该二极管的保护效果?
    - A: 通过测试其钳位电压(VC)和峰值脉冲电流(IPP),确保满足应用要求。

    - Q: 在极端温度下能否正常工作?
    - A: 可以,在最高存储温度达到+150°C的情况下依然可以保持正常工作状态。

    总结和推荐


    综合评估:
    CESD12VD7二极管凭借其出色的小型化设计、快速响应时间和高防护等级,在多个应用场景中展现出色表现。特别是在手机、平板电脑等便携式电子设备中具有显著的优势。
    推荐使用:
    强烈推荐使用CESD12VD7二极管来保护敏感电子组件,尤其适用于需要紧凑空间和高效防护的应用场合。

CESD12VD7参数

参数
峰值脉冲电流 -
峰值脉冲功率 220W
极性 -
工作电压 -
箝位电压 24V@9A
击穿电压 13.5V
通用封装 SOD-723
安装方式 贴片安装

CESD12VD7厂商介绍

CJ公司是一家全球领先的高科技企业,专注于研发和生产各类高科技产品。公司主营产品包括电子产品、通信设备、计算机硬件和软件等,广泛应用于消费电子、工业自动化、医疗健康、教育科研等多个领域。

CJ公司的产品分类主要有以下几个方面:
1. 电子产品:包括智能手机、平板电脑、智能穿戴设备等。
2. 通信设备:包括基站、路由器、交换机等。
3. 计算机硬件:包括服务器、存储设备、网络设备等。
4. 计算机软件:包括操作系统、数据库、办公软件等。

CJ公司的优势主要体现在以下几个方面:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,引领行业潮流。
2. 品质保证:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:公司提供全方位的售前、售中、售后服务,满足客户需求。
4. 市场布局:公司在全球范围内设有多个分支机构,产品远销世界各地。

CESD12VD7数据手册

厂牌 PDF简要描述 下载
CJ/江苏长晶(长电) TVS二极管/ESD抑制器 CJ/江苏长晶(长电) CESD12VD7 CESD12VD7数据手册

CESD12VD7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
8000+ ¥ 0.0989
24000+ ¥ 0.0972
40000+ ¥ 0.0946
240000+ ¥ 0.0903
库存: 8000
起订量: 8000 增量: 8000
交货地:
最小起订量为:8000
合计: ¥ 791.2
