CS4392-KZZR

产品分类: ADC/DAC-专用型
厂牌: CIRRUS LOGIC
产品描述: DSD,PCM 数字供电,模拟供电 192Ksps 24bit 2 TSSOP-20 贴片安装,黏合安装 900μm(高度)
供应商型号: UNP-CS4392-KZZR
供应商: 海外现货
标准整包数: 1

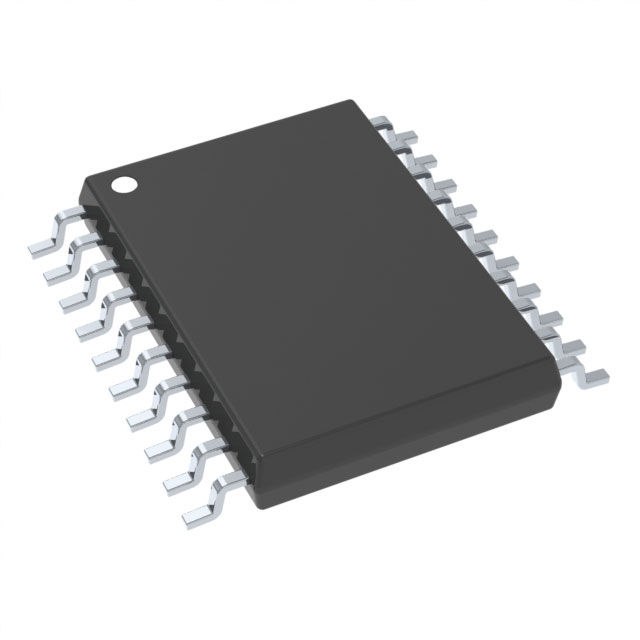

CIRRUS LOGIC ADC/DAC-专用型 CS4392-KZZR

CS4392-KZZR概述


    产品简介


    CS4392是一款24位、192kHz立体声数字模拟转换器(DAC),具备音量控制功能。该产品集成了数字插值、第五阶ΔΣ数字模拟转换、数字去加重、音量控制、通道混合及模拟滤波等功能,使其成为高保真音频系统的关键组件。CS4392广泛应用于DVD、SACD播放器、AV接收机、CD和机顶盒系统等领域,为这些设备提供了出色的音质表现。

    技术参数


    - 动态范围:114 dB
    - 总谐波失真加噪声(THD+N):100 dB
    - 采样率:最高支持192 kHz
    - 时钟抖动敏感度:低
    - 供电电压:单电源+5 V
    - 数字滤波器选项:快速和慢速滚降
    - 音量控制:软斜坡控制,1 dB步长,零交叉点击自由过渡
    - 逻辑接口:5 V至1.8 V兼容
    - 串行端口:支持I2C和SPI模式
    - 工作温度范围:-10°C 至 70°C
    - 封装:20引脚SOIC或TSSOP

    产品特点和优势


    1. 完整的立体声DAC系统:包含数字插值、第五阶ΔΣ数字模拟转换、数字去加重、音量控制、通道混合及模拟滤波。
    2. 高性能指标:动态范围高达114 dB,THD+N达到100 dB。
    3. 低时钟抖动敏感度:确保了在高精度音频信号处理中的稳定性。
    4. 广泛的适用性:能够支持多种数字滤波器选项,适用于不同需求的应用场景。
    5. 便捷的音量控制:提供软斜坡控制,实现零交叉点击自由过渡。
    6. 灵活的接口选择:支持5 V至1.8 V的逻辑接口,同时支持I2C和SPI模式的串行端口。

    应用案例和使用建议


    CS4392特别适合用于高端音响系统,例如DVD、SACD播放器、AV接收机、CD和机顶盒系统等。实际应用中,根据用户的具体需求,可以选择不同的数字滤波器选项,以实现最佳的声音效果。
    使用建议
    1. 选择合适的数字滤波器:根据具体的应用场景选择快速或慢速滚降滤波器,以获得最佳的音质表现。
    2. 注意电源设计:确保稳定的+5 V供电,避免电源波动对音频质量的影响。
    3. 合理配置音量控制:使用软斜坡控制可以有效减少声音切换过程中的噪音,提升用户体验。

    兼容性和支持


    CS4392与其之前的型号CS4391引脚和寄存器兼容,这使得产品升级变得更为简单。此外,Cirrus Logic公司还提供了丰富的技术支持文档和在线服务,以便用户更好地了解和使用这款产品。

    常见问题与解决方案


    1. 如何设置音量控制?
    - 可以通过设置音量寄存器来调节音量,确保在调节过程中音量平稳变化,避免出现突兀的噪音。

    2. 如何选择合适的数字滤波器?
    - 根据具体的应用需求,可以选择快速滚降或慢速滚降的数字滤波器,以获得最佳的音频质量。
    3. 如何进行系统初始化?
    - 按照手册中的推荐上电顺序,首先确保设备上电并进入硬件模式,然后再访问控制端口模式进行进一步配置。

    总结和推荐


    总体而言,CS4392是一款高性能、高可靠性且广泛应用的立体声数字模拟转换器。其优越的技术参数、丰富的功能选项以及广泛的适用性,使其成为音频应用领域的理想选择。对于需要高音质、高稳定性的应用场景,我们强烈推荐使用CS4392。同时,Cirrus Logic公司提供的全面技术支持和服务,也进一步增强了这款产品的竞争力。

CS4392-KZZR参数

参数
接口类型 DSD,PCM
位数 -
供电类型 数字供电,模拟供电
通道数 2
电压-电源,模拟 -
电压 - 电源,数字 -
分辨率 24bit
采样率 192Ksps
长*宽*高 900μm(高度)
通用封装 TSSOP-20
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 散装,卷带包装

CS4392-KZZR厂商介绍

Cirrus Logic是一家全球领先的模拟和混合信号集成电路设计公司,总部位于美国德克萨斯州奥斯汀。公司专注于为消费电子产品市场提供高性能、高集成度的解决方案。

Cirrus Logic的主营产品主要分为三大类:

1. 音频和声学产品:包括音频编解码器、数字信号处理器、音频放大器等,广泛应用于智能手机、平板电脑、笔记本电脑、智能音箱等设备。

2. 电源管理产品:包括电源转换器、电池管理芯片等,为移动设备提供高效、稳定的电源解决方案。

3. 传感器和接口产品:包括触摸控制器、传感器接口芯片等,用于实现人机交互和数据传输。

Cirrus Logic的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、低功耗的产品。

2. 定制化服务:根据客户需求,提供定制化的解决方案,满足不同应用场景的需求。

3. 质量保证:严格的质量控制流程,确保产品的可靠性和稳定性。

4. 客户支持:提供全方位的技术支持和客户服务,帮助客户快速解决技术问题。

CS4392-KZZR数据手册

厂牌 PDF简要描述 下载
CIRRUS LOGIC ADC/DAC-专用型 CIRRUS LOGIC CS4392-KZZR CS4392-KZZR数据手册

CS4392-KZZR封装设计

查看详情并下载
Symbol
Footprint
3D Model
