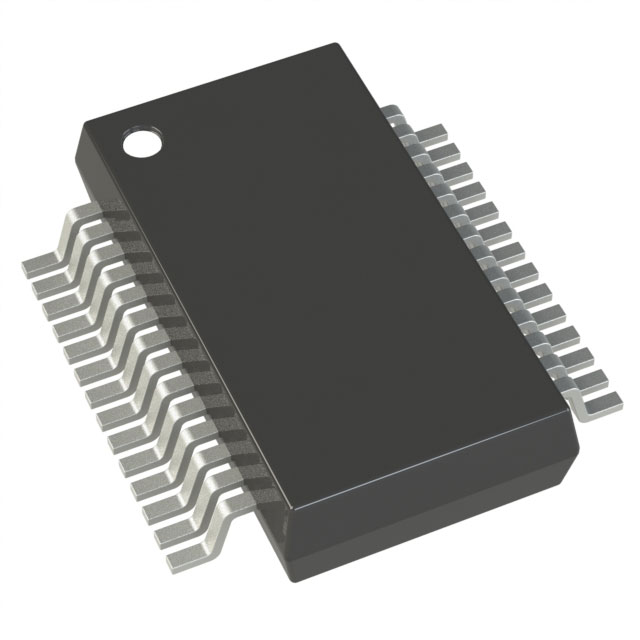

WM8510GEDS/RV

产品分类: 音频接口芯片
厂牌: CIRRUS LOGIC
产品描述: General Purpose Audio Codec 1ADC / 1DAC Ch 28-Pin SSOP T/R
供应商型号: WM8510GEDS/RV
供应商: 国内现货
标准整包数: 1
CIRRUS LOGIC 音频接口芯片 WM8510GEDS/RV

WM8510GEDS/RV概述

    WM8510 Mono CODEC with Speaker Driver 技术手册解析

    产品简介


    WM8510 是由 Wolfson Microelectronics 公司开发的一款低功耗、高性能的单声道 CODEC(模拟数字转换器),专为 VoIP(Voice over Internet Protocol)电话和数字电话设计。它集成了一个伪差分输入和一个单端输入(手柄麦克风和扬声器麦克风)、耳机或扬声器驱动器、单声道线路输出等功能,旨在为电话系统提供完整的音频处理解决方案。由于其内部集成设计,减少了对外部组件的需求,从而简化了电路设计。
    主要功能:
    - 支持多种采样率(8kHz 到 48kHz)。
    - 高质量的音频信号处理能力,具备强大的 ADC 和 DAC 转换性能。
    - 集成扬声器驱动器及线路输出功能。
    应用领域:
    - VoIP 电话。
    - 数字电话。
    - 会议扬声器电话。
    - 移动电话免提套件。
    - 通用低功耗音频 CODEC。

    技术参数


    以下是 WM8510 的关键技术和性能参数:
    | 参数分类 | 指标 |

    | 采样率 | 8, 11.025, 16, 22.05, 24, 32, 44.1, 48 kHz |
    | ADC SNR | 90 dB |
    | ADC THD | -80 dB ('A' 加权,8-48 kHz) |
    | DAC SNR | 93 dB |
    | DAC THD | -84 dB ('A' 加权,8-48 kHz) |
    | 电源电压范围 | AVDD: 2.5V 至 3.6V |
    DCVDD: 1.71V 至 3.6V |
    SPKVDD: 2.5V 至 5.5V |
    | 最大输出功率 | 单声道输出:3.3V 时 40 mW |
    扬声器输出:5V 时 800 mW |

    产品特点和优势


    1. 集成化设计:WM8510 将多个功能模块整合在一个芯片上,如伪差分输入、单端输入、扬声器驱动器、线路输出等,大幅减少外围组件数量。
    2. 高保真音频:采用先进的 Sigma-Delta 转换器,配合数字插值和抽取滤波器,提供卓越的音频质量。
    3. 灵活配置:支持多种采样率和增益调整,适应不同的应用需求。
    4. 低功耗特性:在 48kHz 模式下功耗小于 10mW,适合电池供电设备。
    5. 高可靠性:符合工业级标准,能够在 -40°C 至 +85°C 温度范围内稳定运行。

    应用案例和使用建议


    应用案例:
    - VoIP 电话:通过 WM8510 提供的高质量音频处理功能,VoIP 电话能够实现清晰稳定的通话体验。
    - 移动电话免提套件:利用其集成的扬声器驱动器和线路输出功能,适合用于车载免提设备。
    使用建议:
    - 在设计系统时,需合理选择外部元件以确保最佳性能,例如耦合电容的选型。
    - 对于需要高功率输出的应用场景,建议将 SPKVDD 设置为 5V,以满足更高的输出需求。

    兼容性和支持


    - 兼容性:WM8510 支持 I2S 或 PCM 接口,可轻松与大多数微控制器集成。
    - 技术支持:Wolfson Microelectronics 提供全面的技术文档和支持服务,帮助用户快速完成产品开发。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出声音失真 | 检查 SPKVDD 是否满足要求,确保其电压稳定。 |
    | 增益设置不当导致噪音 | 调整 PGA 增益至适当水平。 |
    | 无法正常启动 | 确认复位信号有效,检查接口配置是否正确。 |

    总结和推荐


    综述:
    WM8510 是一款功能强大且高效的单声道 CODEC,特别适合应用于 VoIP 电话和数字电话领域。其出色的音频处理能力和低功耗设计使其在市场上具有很强的竞争力。
    推荐:
    我们强烈推荐此产品用于对音质和能效要求较高的语音通信设备。无论是在专业电话系统还是消费级电子产品中,WM8510 都能提供卓越的性能表现。

WM8510GEDS/RV参数

参数
通用封装 SSOP-28
安装方式 贴片安装,黏合安装
零件状态 最后售卖
包装方式 卷带包装

WM8510GEDS/RV厂商介绍

Cirrus Logic是一家全球领先的模拟和混合信号集成电路设计公司,总部位于美国德克萨斯州奥斯汀。公司专注于为消费电子产品市场提供高性能、高集成度的解决方案。

Cirrus Logic的主营产品主要分为三大类:

1. 音频和声学产品:包括音频编解码器、数字信号处理器、音频放大器等,广泛应用于智能手机、平板电脑、笔记本电脑、智能音箱等设备。

2. 电源管理产品:包括电源转换器、电池管理芯片等,为移动设备提供高效、稳定的电源解决方案。

3. 传感器和接口产品:包括触摸控制器、传感器接口芯片等,用于实现人机交互和数据传输。

Cirrus Logic的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、低功耗的产品。

2. 定制化服务:根据客户需求,提供定制化的解决方案,满足不同应用场景的需求。

3. 质量保证:严格的质量控制流程,确保产品的可靠性和稳定性。

4. 客户支持:提供全方位的技术支持和客户服务,帮助客户快速解决技术问题。

WM8510GEDS/RV数据手册

厂牌 PDF简要描述 下载
CIRRUS LOGIC 音频接口芯片 CIRRUS LOGIC WM8510GEDS/RV WM8510GEDS/RV数据手册

WM8510GEDS/RV封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 687.5
500+ ¥ 660
1000+ ¥ 649
3000+ ¥ 632.5
库存: 824
起订量: 10 增量: 2000
交货地:
最小起订量为:10
合计: ¥ 6875
直接购买
