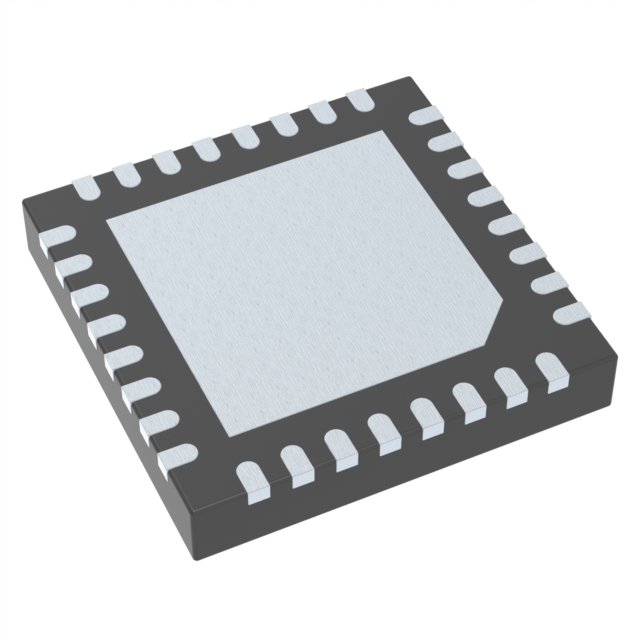

WM8758CBGEFL/RV

产品分类: 音频接口芯片
厂牌: CIRRUS LOGIC
产品描述: PCM Audio Codec 2ADC / 2DAC Ch 32-Pin QFN EP T/R
供应商型号: WM8758CBGEFL/RV
供应商: 国内现货
标准整包数: 500
CIRRUS LOGIC 音频接口芯片 WM8758CBGEFL/RV

WM8758CBGEFL/RV概述

    WM8758B 高质量立体声编解码器

    产品简介


    WM8758B 是一款由 Wolfson Microelectronics 公司生产的低功耗高音质立体声编解码器(CODEC),专为便携式音频设备如 MP3 播放器而设计。该器件集成了前置放大器以处理立体差分麦克风输入,并且包含耳机驱动器和差分或立体线路输出驱动器。它无需额外的麦克风或耳机放大器,从而减少了外部组件的需求。此外,耳机和线路输出的共模反馈可以提高串扰和噪声性能。

    技术参数


    - 模拟电源电压范围:2.5V 至 3.3V
    - 数字电源电压范围:1.71V 至 3.6V
    - 数字接口:支持 I2S 和左对齐格式
    - 采样率:支持 8 kHz 至 48 kHz 的采样率
    - 线性输出:每个通道 40 mW 输出功率(16Ω负载下)
    - 输入增益控制:-12 dB 到 +35.25 dB
    - 信号噪声比(SNR):
    - ADC:92.5 dB(3.0V AVDD 下),91.5 dB(2.5V AVDD 下)
    - DAC:100 dB(3.0V AVDD 下),96 dB(2.5V AVDD 下)

    产品特点和优势


    - 集成度高:集成了立体声编解码器、麦克风前置放大器和耳机驱动器,减少外部组件需求。
    - 高级信号处理:提供 5 带均衡器、自动电平控制(ALC)、纯数字限制器等功能,适用于多种应用场景。
    - 低功耗设计:即使在较低的电源电压下也能保持高性能,非常适合电池供电设备。
    - 强大的滤波选项:可配置的高通滤波器和陷波滤波器,适合需要特殊音频处理的应用。

    应用案例和使用建议


    - 便携式音频播放器:内置立体声编解码器,支持多种采样率,适合便携式音频播放器。
    - 专业音频设备:由于具备多种滤波选项和高音质表现,适用于专业音频录音和回放设备。
    - 使用建议:建议在系统设计中注意合理的电源布局,确保稳定供电;同时利用内部的自动电平控制和均衡器功能,以达到最佳的音频效果。

    兼容性和支持


    - 兼容性:与多种数字音频接口兼容,包括 I2S 和左对齐格式。
    - 支持服务:厂家提供详细的参考手册和技术支持,帮助用户进行产品选型和系统设计。

    常见问题与解决方案


    - 问题 1:供电电压不匹配
    - 解决方案:确保模拟电源电压高于或等于数字电源电压,避免损坏器件。
    - 问题 2:声音失真
    - 解决方案:检查输入信号幅度是否超出最大输入信号范围,并调整增益设置以确保信号不失真。

    总结和推荐


    WM8758B 是一款高度集成的低功耗立体声编解码器,适用于便携式音频播放器和其他要求高性能音频处理的应用。其集成的多种音频处理功能使其在市场上具有很强的竞争力。对于需要高质量音频处理能力的应用场景,推荐使用此器件。

WM8758CBGEFL/RV参数

参数
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

WM8758CBGEFL/RV厂商介绍

Cirrus Logic是一家全球领先的模拟和混合信号集成电路设计公司,总部位于美国德克萨斯州奥斯汀。公司专注于为消费电子产品市场提供高性能、高集成度的解决方案。

Cirrus Logic的主营产品主要分为三大类:

1. 音频和声学产品:包括音频编解码器、数字信号处理器、音频放大器等,广泛应用于智能手机、平板电脑、笔记本电脑、智能音箱等设备。

2. 电源管理产品:包括电源转换器、电池管理芯片等,为移动设备提供高效、稳定的电源解决方案。

3. 传感器和接口产品:包括触摸控制器、传感器接口芯片等,用于实现人机交互和数据传输。

Cirrus Logic的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、低功耗的产品。

2. 定制化服务:根据客户需求,提供定制化的解决方案,满足不同应用场景的需求。

3. 质量保证:严格的质量控制流程,确保产品的可靠性和稳定性。

4. 客户支持:提供全方位的技术支持和客户服务,帮助客户快速解决技术问题。

WM8758CBGEFL/RV数据手册

厂牌 PDF简要描述 下载
CIRRUS LOGIC 音频接口芯片 CIRRUS LOGIC WM8758CBGEFL/RV WM8758CBGEFL/RV数据手册

WM8758CBGEFL/RV封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 11.6
1000+ ¥ 11.5
1500+ ¥ 11.4
库存: 10500
起订量: 500 增量: 0
交货地:
最小起订量为:500
合计: ¥ 5800
