WM8731CLSEFL/R

产品分类: 音频接口芯片
厂牌: CIRRUS LOGIC

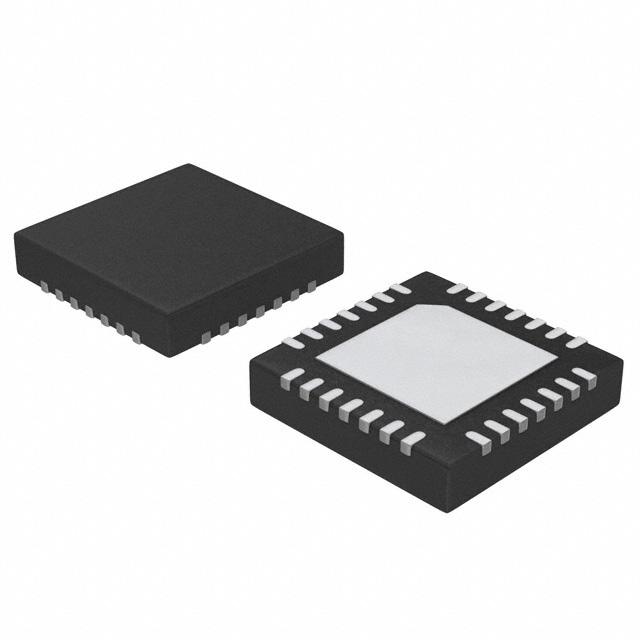

产品描述: PCM Audio Codec 2ADC / 2DAC Ch 28-Pin QFN EP T/R
供应商型号: WM8731CLSEFL/R
供应商: 国内现货
标准整包数: 1000
CIRRUS LOGIC 音频接口芯片 WM8731CLSEFL/R

WM8731CLSEFL/R概述

    WM8731 / WM8731L 音频编解码器技术手册

    产品简介


    WM8731 / WM8731L 是一款低功耗立体声编解码器,集成有耳机驱动器。这两款编解码器专为便携式 MP3 音频播放器和录音机设计,适用于便携式音乐播放器和录音设备。此外,它们还适用于 MiniDisc、CD-RW 机和DAT录音机等应用。WM8731具备高性能的ADC和DAC,支持多种采样率和音频接口模式。

    技术参数


    - 输入输出
    - 立体声音频输入:支持麦克风输入和线性输入。
    - 立体声音频输出:支持耳机输出和线路输出。

    - 模拟特性
    - ADC SNR(信噪比):90dB(3.3V 时),85dB(1.8V 时)。
    - DAC SNR:100dB(3.3V 时),95dB(1.8V 时)。
    - 输入信号电平:0dB 下,AVDD/3.3 Vrms。
    - 动态范围:85-90dB(A-weighted,-60dB 全量程输入)。
    - 数字特性
    - ADC 和 DAC 采样频率:8kHz 到 96kHz。
    - 支持 I2S、左对齐、右对齐或DSP音频接口模式。
    - 支持16位、20位、24位或32位音频字长。
    - 数字接口:支持3线或2线串行控制接口。
    - 电源特性
    - 数字供电电压:1.42V 到 3.6V。
    - 模拟供电电压:2.7V 到 3.6V(WM8731),1.8V 到 3.6V(WM8731L)。
    - 工作温度范围
    - -40℃ 到 +85℃。

    产品特点和优势


    - 高效耳机驱动器:WM8731提供高效的耳机驱动能力,可驱动阻抗在16Ω到32Ω之间的耳机。
    - 高信噪比:ADC和DAC分别达到90dB和100dB的信噪比。
    - 低功耗:播放状态下仅需22mW(WM8731),8mW(WM8731L);通过音频旁路模式降低功耗至12mW(WM8731)和3.5mW(WM8731L)。
    - 多功能接口:支持多种音频接口模式,方便与其他设备连接。

    应用案例和使用建议


    - 应用案例:WM8731广泛应用于便携式MP3播放器、MiniDisc和CD-RW机等设备。
    - 使用建议:在设计产品时,可以考虑采用该编解码器以获得高性能音质和低功耗,特别是在电池供电的设备中。为了降低噪声干扰,在选择外部元件时应注意选择低噪声的电阻和电容。

    兼容性和支持


    - 兼容性:WM8731支持3线或2线串行控制接口,便于与其他MCU进行通信。此外,它还支持多种音频接口模式,如I2S、左对齐、右对齐或DSP模式。
    - 支持:Wolfson Microelectronics提供详尽的技术手册和支持文档,包括详细的电气特性和操作指南,帮助用户快速上手。

    常见问题与解决方案


    - 问题1:如何选择合适的电源电压?
    - 解答:确保数字电源电压(DCVDD)不超过模拟电源电压(AVDD),并根据具体型号选择合适的电源范围。例如,WM8731L的工作电压范围为1.8V到3.6V。
    - 问题2:如何正确接地?
    - 解答:模拟和数字接地必须保持在0.3V以内,以避免损坏设备。建议将QFN封装的底面接地垫连接到模拟地。

    总结和推荐


    WM8731 / WM8731L是一款集成了高性能ADC和DAC的低功耗立体声编解码器,特别适合便携式音频设备。其高效的耳机驱动能力和卓越的音频性能使其成为市场上的一款强有力竞争者。综上所述,强烈推荐使用WM8731 / WM8731L以实现高质量的音频处理和低功耗需求。

WM8731CLSEFL/R参数

参数
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

WM8731CLSEFL/R厂商介绍

Cirrus Logic是一家全球领先的模拟和混合信号集成电路设计公司,总部位于美国德克萨斯州奥斯汀。公司专注于为消费电子产品市场提供高性能、高集成度的解决方案。

Cirrus Logic的主营产品主要分为三大类:

1. 音频和声学产品:包括音频编解码器、数字信号处理器、音频放大器等,广泛应用于智能手机、平板电脑、笔记本电脑、智能音箱等设备。

2. 电源管理产品:包括电源转换器、电池管理芯片等,为移动设备提供高效、稳定的电源解决方案。

3. 传感器和接口产品:包括触摸控制器、传感器接口芯片等,用于实现人机交互和数据传输。

Cirrus Logic的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、低功耗的产品。

2. 定制化服务:根据客户需求,提供定制化的解决方案,满足不同应用场景的需求。

3. 质量保证:严格的质量控制流程,确保产品的可靠性和稳定性。

4. 客户支持:提供全方位的技术支持和客户服务,帮助客户快速解决技术问题。

WM8731CLSEFL/R数据手册

厂牌 PDF简要描述 下载
CIRRUS LOGIC 音频接口芯片 CIRRUS LOGIC WM8731CLSEFL/R WM8731CLSEFL/R数据手册

WM8731CLSEFL/R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 20.88
2000+ ¥ 20.7
3000+ ¥ 20.52
库存: 3500
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 20880
