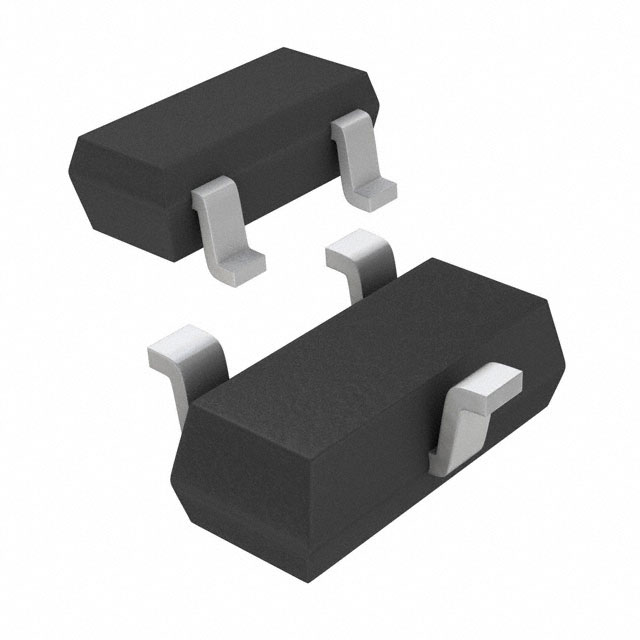

CMPD2004C TR PBFREE

产品分类: 整流二极管/整流桥
产品描述: 50ns 200mA SOT-23 贴片安装
供应商型号: F-CMPD2004C TR PBFREE
供应商: 海外现货
标准整包数: 3000
CENTRAL SEMICONDUCTOR 整流二极管/整流桥 CMPD2004C TR PBFREE

CMPD2004C TR PBFREE概述

    高压硅开关二极管的技术手册:CMPD2003 和 CMPD2004 系列

    产品简介


    CENTRAL SEMICONDUCTOR 提供的 CMPD2003、CMPD2003A、CMPD2003C、CMPD2003S、CMPD2004、CMPD2004A、CMPD2004C 和 CMPD2004S 型号是采用外延平面工艺制造的硅开关二极管。这些二极管专门设计用于需要高电压能力的应用场合。它们广泛应用于各种电力电子系统、通信设备及工业控制等领域。

    技术参数


    以下是这些二极管的主要技术规格:
    | 参数名称 | 单位 | 最小值 | 最大值 |
    ||
    | 持续反向电压 | V | 200 | 240 |
    | 峰值重复反向电压 | V | 250 | 300 |
    | 平均正向电流 | mA | 200 | 200 |
    | 持续正向电流 | mA | 250 | 225 |
    | 峰值重复正向电流 | mA | 625 | - |
    | 峰值正向浪涌电流(tp=1.0μs) | A | 4.0 | - |
    | 峰值正向浪涌电流(tp=1.0s) | A | 1.0 | - |
    | 功耗 | mW | - | 350 |
    | 工作和存储结温 | °C | -65 | 150 |
    | 热阻抗 | °C/W | - | 357 |

    产品特点和优势


    - 高可靠性:采用先进的外延平面工艺,确保在极端条件下仍能保持稳定性能。
    - 宽工作温度范围:能够在 -65°C 至 +150°C 的环境下正常运行。
    - 多种配置选择:提供单路、双路公共阳极、公共阴极及串联等多种配置选项,满足不同设计需求。
    - 低热阻抗:良好的散热性能有助于提高系统的整体效率。

    应用案例和使用建议


    这些二极管非常适合用于高压环境下的开关应用,例如逆变器、整流电路以及各类保护电路。为了最大化利用其性能,建议在设计时充分考虑散热措施,并根据具体应用选择合适的配置类型。

    兼容性和支持


    CMPD2003 和 CMPD2004 系列二极管具有良好的兼容性,能够轻松集成到现有的电子系统中。CENTRAL SEMICONDUCTOR 提供了全方位的支持服务,包括供应链管理、定制化包装等,以确保客户获得最佳体验。

    常见问题与解决方案


    1. 问:如何判断二极管是否损坏?
    - 答:可以通过测量二极管的正反向电阻来判断。如果发现正反向电阻差异显著,则可能存在故障。

    2. 问:如何处理过高的功耗问题?
    - 答:确保正确的电路布局,增加散热片,并选择适合的驱动方式以减少不必要的能量损耗。

    总结和推荐


    总体而言,CMPD2003 和 CMPD2004 系列二极管凭借其卓越的性能表现和技术优势,在高压开关领域表现出色。对于需要高电压操作且对稳定性要求较高的应用场景来说,这是一个值得信赖的选择。因此,强烈推荐给那些寻求高性能电子元件的专业人士。欲了解更多信息,请访问官网 www.centralsemi.com 或联系技术支持团队获取帮助。

CMPD2004C TR PBFREE参数

参数
Vr-反向电压 -
反向恢复时间 50ns
正向浪涌电流 -
配置 -
If - 正向电流 200mA
Ir - 反向电流 -
通用封装 SOT-23
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

CMPD2004C TR PBFREE厂商介绍

Central Semiconductor是一家美国半导体公司,专注于设计和制造各种类型的半导体器件。公司的主要产品包括二极管、晶体管、MOSFET、晶闸管等,广泛应用于汽车、工业、消费电子、通信和计算机等领域。

Central Semiconductor的产品主要分为以下几类:
1. 二极管:包括肖特基二极管、快恢复二极管、整流二极管等,用于电源管理、信号处理等。
2. 晶体管:包括双极型晶体管、场效应晶体管等,用于放大、开关等应用。
3. MOSFET:金属氧化物半导体场效应晶体管,用于电源管理、电机控制等。
4. 晶闸管:用于交流电路的开关和调节。

Central Semiconductor的优势在于:
1. 丰富的产品线:提供多种类型的半导体器件,满足不同应用需求。
2. 高性能:产品具有高效率、低功耗、高可靠性等特点。
3. 严格的质量控制:遵循ISO等国际标准,确保产品质量和一致性。
4. 快速响应:提供快速的技术支持和定制化服务,满足客户的个性化需求。

CMPD2004C TR PBFREE数据手册

厂牌 PDF简要描述 下载
CENTRAL SEMICONDUCTOR 整流二极管/整流桥 CENTRAL SEMICONDUCTOR CMPD2004C TR PBFREE CMPD2004C TR PBFREE数据手册

CMPD2004C TR PBFREE封装设计

查看详情并下载
Symbol
Footprint
3D Model
