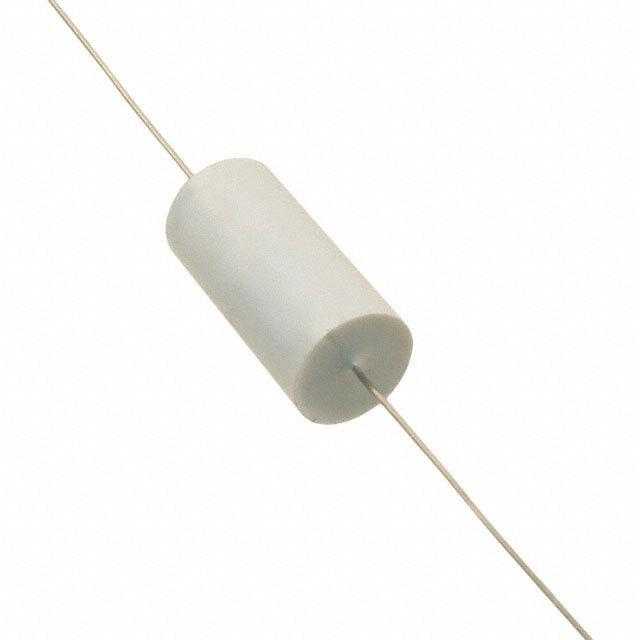

930C1P22K-F

产品分类: 薄膜电容
产品描述: 220nF ±10% 聚丙烯,金属化 100V 70V 插件 通孔安装 19mm(长度)*19mm(宽度)
供应商型号: 598-930C1P22K-F
供应商: Mouser
标准整包数: 1
CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 930C1P22K-F

930C1P22K-F概述


    产品简介


    Type 930 金属化聚丙烯电容器是专门为通用滤波应用设计的电容器。它们具有稳定性高和低损耗的特点,适用于阻隔、滤波、旁路、耦合和解耦等多种应用场景。此系列产品已通过UL认证(文件号E128034(N))。

    技术参数


    - 尺寸构造细节
    - 外壳材料:UL510 聚酯带包裹
    - 填充树脂材料:UL94V-0 环氧填充
    - 引脚材料:镀锡铜
    - 电气参数
    - 电容范围:0.22 µF 至 10.0 µF
    - 容差:标准 ±10% (K),可选 ±5% (J)
    - 额定电压:100 Vdc 至 630 Vdc (70 Vac 至 250 Vac, 60 Hz)
    - 最大工作温度范围:-55 °C 至 105 °C
    - 在85°C时满载,在105°C时线性降额至50%
    - 最大RMS电流:参见表格值
    - 绝缘电阻:200,000 MΩ x µF
    - 耐压测试
    - 极间耐压:200% 额定DC电压,持续60秒
    - 极壳耐压:3 kVac @ 50/60 Hz,持续60秒
    - 寿命测试:1,000 小时 @ 85 °C,150% 额定DC电压
    - 预期寿命:60,000 小时 @ 额定 Vdc,70 °C;30,000 小时 @ 额定 Vac,70 °C
    - 其他特点
    - 低损耗因数
    - 自愈能力
    - 符合RoHS规范

    产品特点和优势


    - 低损耗:由于低损耗因数,Type 930 电容器非常适合高频和高电压开关电源应用。
    - 自愈功能:在发生局部放电时,能够自行修复损坏的部分,增加了可靠性。
    - UL 认证:经过严格的认证,确保安全和可靠性。
    - 广泛的应用范围:从简单的滤波应用到复杂的大功率系统中都能胜任。

    应用案例和使用建议


    - 应用案例:Type 930 电容器广泛应用于各种电子产品中,如计算机电源、通信设备和工业控制设备。
    - 使用建议:
    - 确保在指定的工作温度范围内使用。
    - 使用适当的散热措施以避免高温导致的性能下降。
    - 为关键应用配备必要的保护电路以防止组件失效带来的风险。

    兼容性和支持


    - 兼容性:Type 930 电容器与其他标准电子元器件高度兼容,适合各种应用需求。
    - 支持:制造商提供全面的技术支持,包括详细的安装指南和故障排除手册。客户可以随时联系技术支持团队获取帮助。

    常见问题与解决方案


    1. 问题:电容器在运行过程中出现异常发热现象。
    - 解决方案:检查安装环境,确保良好的散热条件。必要时添加散热片或其他冷却装置。
    2. 问题:电容器在高温环境下工作性能降低。
    - 解决方案:根据数据表中的温度曲线调整工作参数,或者选择更高温度等级的产品。
    3. 问题:电容器在启动时发生瞬时过压。
    - 解决方案:安装必要的保护电路,如TVS二极管或MOV。

    总结和推荐


    Type 930 金属化聚丙烯电容器是一款性能稳定、可靠性高的产品,适用于多种电子设备的滤波和耦合应用。它的低损耗和自愈能力使得它在高压、高频和高可靠性要求的应用场合中表现优异。此外,制造商提供的完善支持和详细的文档也方便了客户的使用和维护。因此,我们强烈推荐使用这款电容器。

930C1P22K-F参数

参数
电容值 220nF
容差 ±10%
介电材料 聚丙烯,金属化
ESR-等效串联电阻 -
额定电压-AC 70V
额定电压-DC 100V
长*宽*高 19mm(长度)*19mm(宽度)
通用封装 插件
安装方式 通孔安装
零件状态 在售

930C1P22K-F厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

930C1P22K-F数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 CORNELL DUBILIER ELECTRONICS KNOWLES 930C1P22K-F 930C1P22K-F数据手册

930C1P22K-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.579 ¥ 72.4926
10+ $ 5.236 ¥ 44.2442
50+ $ 4.752 ¥ 40.1544
100+ $ 4.4172 ¥ 37.3253
500+ $ 3.7275 ¥ 31.4974
1000+ $ 3.5385 ¥ 29.9003
2500+ $ 3.318 ¥ 28.0371
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 72.49
直接购买
加入购物车
