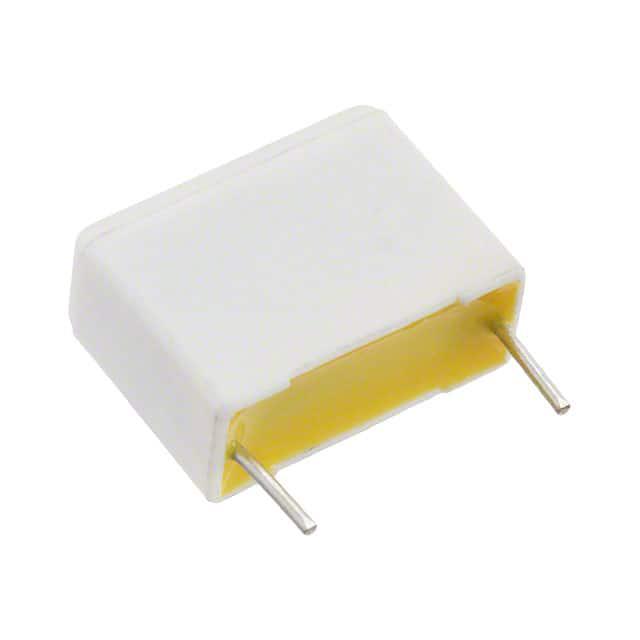

160105J100H-F

产品分类: 薄膜电容
产品描述: 1μF ±5% 涤纶 100V 63V 通孔安装 18mm*7.5mm*13.5mm
供应商型号: N-160105J100H-F
供应商: 云汉优选
标准整包数: 1
CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 160105J100H-F

160105J100H-F概述


    产品简介


    产品类型:Type 160系列径向引线聚酯金属化箱式电容器是专为广泛的应用场合设计的一种电子元器件。它采用了聚酯介质和金属化薄膜工艺,能够提供较高的可靠性。
    主要功能:该电容器适用于多种用途,如旁路、去耦、储能/放电和电弧抑制等。由于其非极性特性和金属化的结构,这些电容器能够在广泛的电压和温度范围内稳定工作。
    应用领域:适用于消费电子、工业控制、电源管理等领域。例如,用于各种电路中的旁路和去耦应用,确保电源的稳定性;也适用于电机驱动器、逆变器和LED驱动器等高要求的电子设备中。

    技术参数


    | 参数 | 值 |

    | 容量范围 | 0.0022 µF 到 10.0 µF |
    | 容量公差 | ±5%,±10%,±20% |
    | 额定电压 | 63 Vdc 至 1000 Vdc |
    | 工作温度范围 | -55 °C 至 +125 °C |
    | 最大直流漏电流 | 额定电压下,+20 °C时:6.3 至 100 Vdc 为 0.01CV 或 3 µA(较大者);160 Vdc 及以上为 0.03CV 或 10 µA(较大者) |
    | 耐电压 | 1.6 x 额定电压(2秒内) |
    | 损耗因子(120 Hz,+25 °C)| C ≤1 µF 为 100 × 10^-4;C >1 µF 为 150 × 10^-4 |
    | 总自感 | 约为 9 nH 至 18 nH |
    | 长期稳定性(2年后) | 容量变化 ∆C/C ≤ ±3% |
    | 冠状放电起始电压 | 200 Vac 用于 100 Vdc 和 200 Vdc |
    250 Vac 用于 400 Vdc 和 630 Vdc |
    300 Vac 用于 1000 Vdc |

    产品特点和优势


    1. RoHS合规:确保产品符合欧盟关于有害物质限制的法规,适用于环保要求严格的应用场合。
    2. 结构坚固:采用塑料外壳,耐受力强,能承受较高机械应力,适用于恶劣的工作环境。
    3. 尺寸标准:标准的10 mm到27.5 mm引脚间距,方便安装和集成。
    4. 非极性设计:无需考虑极性方向,简化了安装和设计过程,提高了系统的可靠性。
    5. 稳定性高:即使在长期使用后,容量变化也很小,保证了其持续的性能表现。

    应用案例和使用建议


    应用案例:该电容器常用于开关电源中的滤波环节,以消除电压波动带来的干扰,保证电源的稳定性。在电动工具和家电设备中也广泛用于抑制启动时的浪涌电流。
    使用建议:对于需要较高工作频率的应用,可以选择容量较小的型号,以减少电容器对高频信号的影响。在高温环境中使用时,应进行适当的降额处理,以延长电容器的使用寿命。

    兼容性和支持


    兼容性:与大多数标准电路板和接线端子相兼容,易于安装和替换。
    厂商支持:CDE Cornell Dubilier提供了详尽的技术文档和支持服务,包括产品的详细说明、应用指南和技术支持热线,帮助客户更好地理解和使用产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容器过热 | 确保良好的散热条件,适当降低工作电压或增加电容器数量 |
    | 电容器失效 | 检查电路设计是否合理,排除可能导致短路的因素 |
    | 电容器电容值异常变化 | 核对实际电压是否超出额定范围,更换电容器前检查环境因素 |

    总结和推荐


    综合评估:Type 160系列径向引线聚酯金属化箱式电容器以其卓越的性能、高可靠性和广泛应用前景而备受推崇。其独特的非极性设计、坚固的外壳以及宽广的工作温度范围使其成为许多高要求电子设备的理想选择。
    推荐使用:鉴于其优异的性能和广泛的适用性,我们强烈推荐使用Type 160系列电容器,尤其是在那些需要高可靠性和长时间稳定性的应用场合。无论是对于消费电子产品还是工业控制系统,这款电容器都将是您的最佳选择。

160105J100H-F参数

参数
电容值 1μF
容差 ±5%
介电材料 涤纶
ESR-等效串联电阻 -
额定电压-AC 63V
额定电压-DC 100V
长*宽*高 18mm*7.5mm*13.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

160105J100H-F厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

160105J100H-F数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 CORNELL DUBILIER ELECTRONICS KNOWLES 160105J100H-F 160105J100H-F数据手册

160105J100H-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
