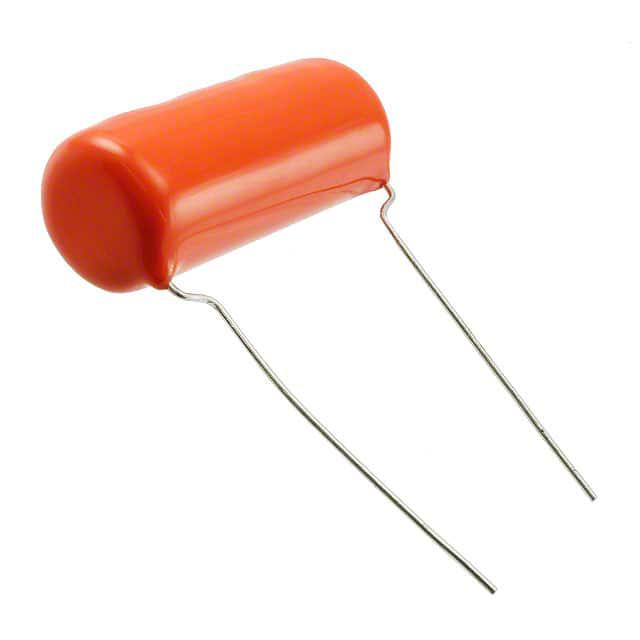

715P22456MD3

产品分类: 薄膜电容
产品描述: 220nF ±5% 聚丙烯 600V 200V 通孔安装 41.9mm(长度)*28mm(高度)
供应商型号: ET-2426933
供应商: 海外现货
标准整包数: 1
CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 715P22456MD3

715P22456MD3概述


    产品简介


    Type 715P, Orange Drop® Polypropylene Film/Foil Capacitors
    Type 715P和716P系列是由聚丙烯薄膜和延长箔制成的电容器。Type 715P是圆形设计,提供±1%的容差,而Type 716P则是压制设计,采用铜引线以提高高频和高脉冲电流性能。这些电容器适用于开关电源、高压电源、逆变器、抑制器、谐振转换器和电子照明镇流器等多种应用。

    技术参数


    - 容抗范围:0.001 μF 至 0.47 μF
    - 容差:±1% 至 ±10%
    - 电压等级:
    - 直流电压:100 V 至 2000 V
    - 交流电压:70 V 至 500 V
    - 工作温度范围:-55°C 至 +85°C(在+105°C下需要适当降压)
    - 引线规格:
    - 镀锡铜包钢,直径为0.032英寸(0.8毫米),#20 AWG
    - 损耗因子:见表格数据
    - 绝缘电阻:
    - +25°C时最低为400,000 MΩ
    - +85°C时最低为20,000 MΩ
    - +105°C时最低为2,000 MΩ
    - 上升时间:见表格数据
    - 起始电压:见表格数据
    - 封装:符合UL94V-0标准的阻燃橙色环氧树脂涂层
    - 介电常数:聚丙烯薄膜
    - 构造:非感应绕制并具有扩展箔片,更多细节请参阅一般规范页

    产品特点和优势


    - 可靠性高:拥有长期的可靠记录
    - 低损耗因子:降低电容器的能量损失
    - 容差精度高:提供±1%的高容差精度
    - 出色的稳定性:近乎线性的温度系数
    - 多种引脚间距、压接样式和引线长度可供选择

    应用案例和使用建议


    这些电容器广泛应用于以下领域:
    - 开关电源和高压电源
    - 逆变器
    - 抑制器
    - 谐振转换器
    - 电子照明镇流器
    在应用过程中,应根据具体应用要求选择合适的容值、容差和电压等级。确保正确安装和使用这些电容器,可以提升系统的整体性能和可靠性。

    兼容性和支持


    这些电容器在设计上具备广泛的兼容性,可用于各种电路板布局。如果您有任何特殊需求,如特定的引脚间距或特殊引线长度,请联系制造商获取定制化服务。制造商还提供详细的技术支持,帮助您解决使用过程中的任何问题。

    常见问题与解决方案


    - 问题:如何确定合适的电压等级?
    - 解答:参考手册中的性能曲线,根据具体应用中的频率和电压选择合适的型号。
    - 问题:如何检查电容器的绝缘电阻?
    - 解答:在+25°C、+85°C和+105°C下分别测量,确保达到规定的最小值。
    - 问题:如何处理电容器的温度系数?
    - 解答:根据手册中的温度系数进行计算,以确保电容器在不同温度下的稳定运行。

    总结和推荐


    Type 715P, Orange Drop® Polypropylene Film/Foil Capacitors 是一款高品质、高可靠性的电容器,适合于多种复杂应用场景。其独特的设计和优秀的性能使其在市场上具有强大的竞争力。强烈推荐使用这些电容器来提升系统性能和可靠性。
    如果您对产品有任何疑问或需要技术支持,请随时联系CDE Cornell Dubilier,他们将为您提供专业支持。

715P22456MD3参数

参数
电容值 220nF
容差 ±5%
介电材料 聚丙烯
额定电压-AC 200V
额定电压-DC 600V
ESR-等效串联电阻 -
长*宽*高 41.9mm(长度)*28mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

715P22456MD3厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

715P22456MD3数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 CORNELL DUBILIER ELECTRONICS KNOWLES 715P22456MD3 715P22456MD3数据手册

715P22456MD3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 13.3317 ¥ 112.6531
5+ $ 10.9077 ¥ 92.17
10+ $ 8.4158 ¥ 71.1135
20+ $ 7.6261 ¥ 64.4401
40+ $ 6.9512 ¥ 58.7373
100+ $ 6.2945 ¥ 53.1882
500+ $ 5.5551 ¥ 46.9404
1000+ $ 5.3266 ¥ 45.0099
库存: 386
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 112.65
