715P22412LA3

产品分类: 薄膜电容
产品描述: 220nF ±1% 聚丙烯,金属化 200V 155V 通孔安装 31.8mm(长度)*20.9mm(高度)
供应商型号: TS-715P22412LA3
供应商: 海外现货
标准整包数: 100
CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 715P22412LA3

715P22412LA3概述

    #

    产品简介

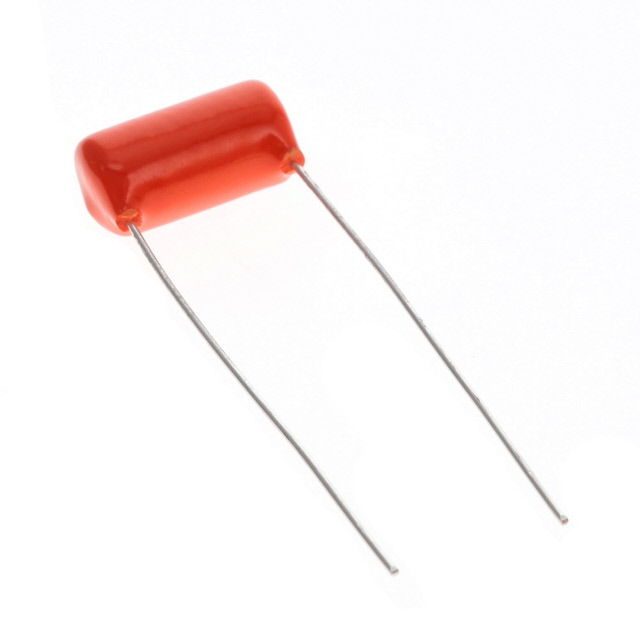

    Type 715P系列是由康纳杜比利尔公司生产的橙色圆滴型聚丙烯薄膜电容器。这种电容器采用聚丙烯膜和扩展箔制成,具有低损耗因子、低介电吸收和出色的电容稳定性。由于其优秀的特性和设计,Type 715P非常适合高电流和高脉冲应用,是开关电源、高压电源、逆变器、阻尼器和电子照明镇流器的理想选择。
    #

    技术参数


    基本特性
    - 长期可靠性: 经过验证的可靠历史。
    - 低损耗因子: 损耗极小。
    - 容差范围: 可达±1%。
    - 温度系数: 温度系数几乎线性,典型值为-180 ppm/°C。
    - 电气规格:
    - 电容范围:0.001 µF 至 0.47 µF。
    - 容差:±1% 至 ±10%。
    - 直流电压等级:100 V 至 2000 V。
    - 交流电压等级:70 V 至 500 V。
    - 工作温度范围: -55°C 至 +85°C(在适当降额条件下可至+105°C)。
    - 引线规格:
    - 材料:镀锡铜包钢,直径0.032英寸(0.8毫米),相当于20 AWG。
    - 绝缘电阻:
    - 在+25°C下最小值为400,000 MΩ。
    - 在+85°C下最小值为20,000 MΩ。
    - 在+105°C下最小值为2,000 MΩ。
    - 封装材料: 阻燃橙色环氧树脂涂层,符合UL94V-2标准。
    性能指标
    - 电压耐受力: 低于800 VDC的单位可以承受250%额定电压的直流电测试,高于等于800 VDC的单位则承受200%的额定电压。
    - 寿命测试:
    - DC电压寿命测试:在+85°C条件下进行500小时测试,电容变化不超过3%,绝缘电阻减少不超过25%,损耗因子变化不超过0.03%。
    - AC电压寿命测试:在+85°C条件下进行500小时测试,电容变化不超过3%,绝缘电阻减少不超过25%,损耗因子变化不超过0.03%。
    应用场景
    - 应用场景: 主要应用于开关电源、高压电源、逆变器、阻尼器、谐振转换器及电子照明镇流器等高电流、高脉冲应用场景。
    #

    产品特点和优势


    Type 715P系列电容器因其出色的稳定性和广泛的容差范围而具有显著优势。以下是其主要特点:
    - 可靠性: 经过了长时间的验证,表现出高度的可靠性。
    - 精确度: 容差范围可以达到±1%,这在同类产品中非常罕见。
    - 稳定性: 具有近乎线性的温度系数,使得在不同的温度环境下性能保持一致。
    - 电气特性: 支持从0.001 µF到0.47 µF的宽泛电容范围,适用于多种场合。
    - 工作环境: 可在-55°C到+85°C的环境中工作,在适当的降额条件下最高可达+105°C。
    - 材料与封装: 使用耐高温材料,封装可靠,符合严格的安全标准。
    这些特点使其在高电流和高脉冲应用中表现出色,具备卓越的市场竞争力。
    #

    应用案例和使用建议


    应用案例
    - 开关电源: Type 715P电容器可以提供稳定的滤波性能,降低纹波电压,保证系统的稳定运行。
    - 高压电源: 该电容器能够处理高达2000V的直流电压,满足高功率要求。
    - 逆变器: 在逆变器中,715P系列能够有效存储和释放能量,确保系统在大电流脉冲条件下的高效工作。
    - 阻尼器和电子照明镇流器: 该电容器能够在高频和瞬态冲击条件下保持稳定的阻尼效果,提高系统的可靠性。
    使用建议
    - 环境适应性: 在极端环境下使用时,考虑适当降额,以确保电容器的稳定性和延长使用寿命。
    - 接线方式: 根据具体应用场景选择合适的接线方式,如直连式、U型弯折和H型弯折等,确保连接可靠。
    - 散热管理: 在高电流和高脉冲应用中,注意做好散热措施,防止过热损坏电容器。
    - 定期检查: 在使用过程中,定期检查电容器的工作状态,确保其正常运行。
    #

    兼容性和支持


    兼容性
    Type 715P系列电容器与其他标准接口的电子元件具有良好的兼容性。其标准化的尺寸和引脚布局使其易于集成到各种电路板设计中。
    厂商支持
    康纳杜比利尔公司为Type 715P电容器提供了全面的技术支持和售后服务。客户可以通过电话或电子邮件联系公司,获取详尽的产品资料、技术支持以及快速响应服务。此外,该公司还提供定制化服务,可根据客户需求快速调整和生产所需型号的产品。
    #

    常见问题与解决方案


    问题1:如何确定合适的应用电压等级?
    解决方案:根据应用场景的需求选择合适的电压等级。建议参考产品手册中的电压曲线和频率特性表,以确保安全可靠地运行。
    问题2:在高温环境下如何维持电容器性能?
    解决方案:确保在高温条件下适当降额使用。手册中详细列出了不同温度下的降额规则,遵循这些规则可以有效延长电容器的使用寿命。
    问题3:如何检测电容器是否老化?
    解决方案:定期测量电容器的电容值、绝缘电阻和损耗因子。若发现数值超出正常范围,可能是电容器出现故障的迹象。
    问题4:能否提供详细的尺寸信息?
    解决方案:请参阅订购/零件号信息页上的标准尺寸和评级表格,其中详细列出了每种型号的具体尺寸信息。
    #

    总结和推荐


    综上所述,Type 715P系列电容器凭借其卓越的可靠性、精确的容差范围和出色的稳定性,在高电流和高脉冲应用场景中表现优异。无论是作为开关电源、高压电源还是其他关键电子设备的核心部件,Type 715P都是一个值得信赖的选择。强烈推荐使用这款高性能电容器来提升您设备的整体性能和可靠性。

715P22412LA3参数

参数
电容值 220nF
容差 ±1%
介电材料 聚丙烯,金属化
ESR-等效串联电阻 -
额定电压-AC 155V
额定电压-DC 200V
长*宽*高 31.8mm(长度)*20.9mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

715P22412LA3厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。
