WMF1S1K-F

产品分类: 薄膜电容
产品描述: 10nF ±10% 涤纶 100V 65V 通孔安装 14.3mm(长度)
供应商型号: 1181707
供应商: 海外现货
标准整包数: 1

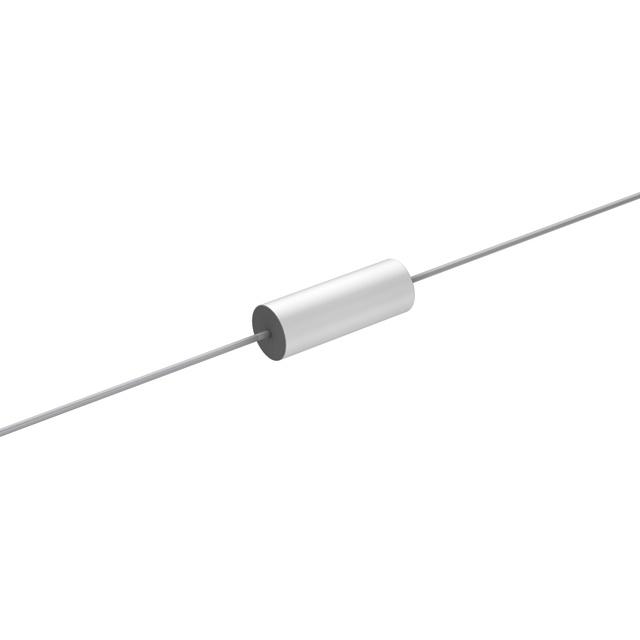

CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 WMF1S1K-F

WMF1S1K-F概述

    # WMF Polyester Film Capacitors 技术手册解析

    产品简介


    WMF系列聚酯薄膜电容器是一种用于商业和工业应用的径向引脚型聚酯膜/箔电容器。该系列产品具备高dv/dt(电压变化率)、高峰电流和低电感等特性,适用于要求高性能的场合,尤其是那些需要高脉冲电流的应用场景。

    技术参数


    基本参数
    - 电容范围:0.001 µF 到 5 µF
    - 额定电压:50 Vdc 至 630 Vdc
    - 工作温度范围:-55°C 至 125°C
    - 额定电压下的绝缘电阻:最小值为 30,000 MΩ·µF
    - 损耗因子:最大值为 0.75% (25°C, 1kHz)
    - 介电强度:250%
    - 使用寿命测试:500小时@85°C,125% 额定电压
    - 符合RoHS标准
    尺寸及构造细节
    - 外壳材料:UL510 聚酯胶带包装
    - 树脂材料:UL94V-0 环氧填充物
    - 端子材料:镀锡铜包钢

    产品特点和优势


    WMF系列聚酯薄膜电容器的主要优势如下:
    - 非常高的dv/dt:能够承受高速电压变化。
    - 非常高的峰值电流:适合高电流负载的场景。
    - 低电感:有助于减少杂散电感,提高电路的稳定性。
    - 出色的防潮能力:延长电容器寿命,提高可靠性。
    - 紧凑设计:适用于空间受限的应用。

    应用案例和使用建议


    应用场景
    - 通信设备:如无线基站、路由器等。
    - 工业自动化:如电机驱动、传感器接口等。
    - 汽车电子:如发动机控制系统、车身控制模块等。
    使用建议
    1. 确保正确的电压等级:选择符合工作电压需求的产品,避免因过压导致损坏。
    2. 散热管理:在高电流负载下工作时,应注意散热以防止过热。
    3. 保护措施:建议在关键电路中安装保险丝或其他保护装置,以防止因电容器故障而引起的损坏。

    兼容性和支持


    WMF系列聚酯薄膜电容器与各种电子设备具有良好的兼容性,可以方便地集成到不同的电路设计中。制造商提供了详细的技术支持,包括但不限于样品供应、技术支持和售后服务。

    常见问题与解决方案


    1. 问题:电容器频繁失效
    - 解决方案:检查电路中的过压和过流情况,确认电压等级是否匹配,考虑增加保护电路。
    2. 问题:电路中出现不稳定现象
    - 解决方案:检查是否存在电磁干扰(EMI),适当添加屏蔽或滤波器来消除干扰。
    3. 问题:电容器容量变小
    - 解决方案:重新校准电路,检查电容器的工作环境,确保没有过热情况发生。

    总结和推荐


    综合评估
    WMF系列聚酯薄膜电容器在高性能、高可靠性和低成本方面表现出色。其优异的dv/dt能力和高峰值电流使其成为多种应用场景的理想选择。此外,其防潮能力和紧凑设计也增加了其适用范围。
    推荐
    强烈推荐使用WMF系列聚酯薄膜电容器,尤其是在对可靠性有较高要求的应用中。该产品不仅能满足当前的需求,还能在未来扩展中提供必要的灵活性和支持。

WMF1S1K-F参数

参数
电容值 10nF
容差 ±10%
介电材料 涤纶
ESR-等效串联电阻 -
额定电压-AC 65V
额定电压-DC 100V
长*宽*高 14.3mm(长度)
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

WMF1S1K-F厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

WMF1S1K-F数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 CORNELL DUBILIER ELECTRONICS KNOWLES WMF1S1K-F WMF1S1K-F数据手册

WMF1S1K-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
