715P10396KA3

产品分类: 薄膜电容

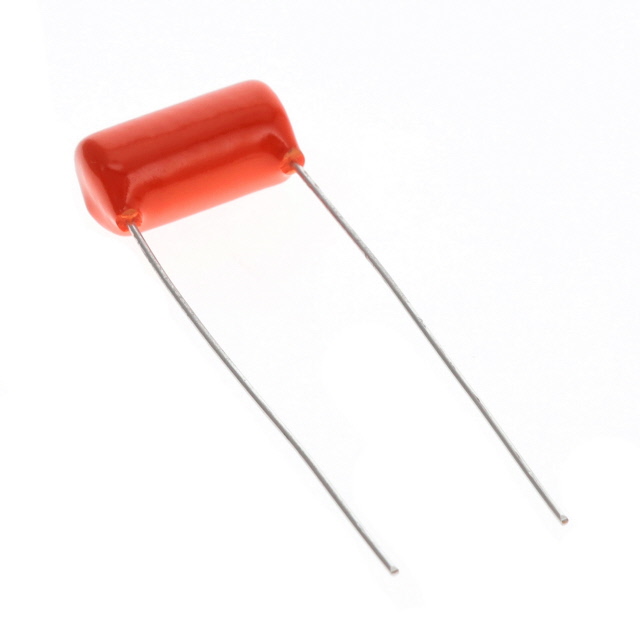

产品描述: 10nF ±10% 聚丙烯 17.5mm 600V 200V 通孔安装 22.9mm(长度)*16.6mm(高度)
供应商型号: 598-715P10396KA3
供应商: Mouser
标准整包数: 1
CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 715P10396KA3

715P10396KA3概述

    Orange Drop® Polypropylene Film/Foil Capacitor – Type 715P

    1. 产品简介


    Orange Drop® Type 715P电容器是一种高性能的聚丙烯薄膜/箔电容器,以其长期可靠性、卓越的稳定性以及广泛的应用范围而闻名。这种电容器以"Orange Drop"的商标闻名于世,因其独特的橙色涂层封装设计而得名。其主要功能在于处理高电压和高频信号,适用于开关电源、逆变器、阻尼电路、谐振转换器及电子照明镇流器等领域。

    2. 技术参数


    - 电容范围: 0.001 μF 至 0.47 μF
    - 容差: ±1% 至 ±10%
    - 直流电压等级: 100V 至 2000V
    - 交流电压等级: 70V 至 500V
    - 工作温度范围: -55°C 至 +85°C
    - 绝缘电阻:
    - +25°C 下 ≥ 400,000 MΩ·μF
    - +85°C 下 ≥ 20,000 MΩ·μF
    - +105°C 下 ≥ 2,000 MΩ·μF
    - 脉冲上升时间(dV/dt): 见相关表格数据
    - 起始电晕电压: 见相关表格数据
    - 封装材料: 阻燃橙色环氧树脂(符合UL94V-0标准)

    3. 产品特点和优势


    - 长期可靠性: 凭借悠久的历史和成熟的制造工艺,确保其长时间运行的稳定性和一致性。
    - 低损耗因子: 聚丙烯介质特性使得其具有极低的损耗因子。
    - 精准容差: 提供±1%至±10%的多种容差选择,满足不同应用场景的需求。
    - 优秀的稳定性: 温度系数接近线性,典型值为-180 ppm/°C。
    - 多样化的配置选项: 包括多种引脚间距、弯脚样式和引脚长度,可根据需求定制。

    4. 应用案例和使用建议


    Orange Drop® Type 715P电容器被广泛应用于以下场景:
    - 开关电源和逆变器: 在高功率应用中提供稳定的电容值和低损耗性能。
    - 阻尼电路和滤波器: 出色的线性温度系数使其在需要宽温范围的应用中表现出色。
    - 谐振转换器: 高频性能和优异的温度稳定性是关键因素。
    - 电子照明镇流器: 适用于高电流需求且需抵抗电压波动的应用。
    使用建议:
    - 在高脉冲电流环境中,优先选用716P系列以实现更佳性能。
    - 对于PCB布局,确保引脚间距与电路板设计匹配,避免不必要的机械应力。

    5. 兼容性和支持


    - 兼容性: 715P系列产品与多种电子系统高度兼容,适配大多数开关电源和逆变器设计。
    - 技术支持: 美国Cornell Dubilier公司提供全面的技术支持和售后服务,包括定制化设计服务。

    6. 常见问题与解决方案


    - 问题: 容量偏差超出预期。
    解决方案: 检查是否使用了正确的型号或重新校准测量仪器。
    - 问题: 温度过高导致失效。
    解决方案: 确保工作温度不超过额定范围,并适当降额使用。

    7. 总结和推荐


    Orange Drop® Type 715P电容器凭借其卓越的稳定性和多样化规格,在工业级高电压和高频应用中表现极为出色。其紧凑的设计、良好的温度适应性以及出色的性能使其成为行业首选。总体来看,强烈推荐使用这款产品用于高要求的工业应用场景。

715P10396KA3参数

参数
电容值 10nF
容差 ±10%
介电材料 聚丙烯
引线间距 17.5mm
额定电压-AC 200V
额定电压-DC 600V
ESR-等效串联电阻 -
长*宽*高 22.9mm(长度)*16.6mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

715P10396KA3厂商介绍

Cornell Dubilier Electronics(CDE)是一家电容器制造商,产品包括铝电解、云母、交流薄膜和直流薄膜电容器,主要服务电力电子与工业应用,并提供面向工程设计的电容解决方案。

在云汉芯城,用户可通过完整 MPN、产品类别或 BOM 查询 Cornell Dubilier Electronics Knowles 相关型号,如 CDV16FF471JO3F、DGH105Q2R7、104MACQRL150、475K100CS4G 等,并进一步核对 datasheet、库存、MOQ/SPQ、交期、合规文件需求和可替代型号信息。

【采购提示】型号规格请以 datasheet 为准;库存、价格、MOQ/SPQ 和交期请以实时查询、RFQ 回复或销售确认为准。
