首页  >  产品百科  >  940C6P47K-F

940C6P47K-F

产品分类: 薄膜电容
产品描述: 470nF ±10% 聚丙烯 600V 275V 7mΩ 通孔安装 34mm(长度)
供应商型号: N-940C6P47K-F
供应商: 云汉优选
标准整包数: 1

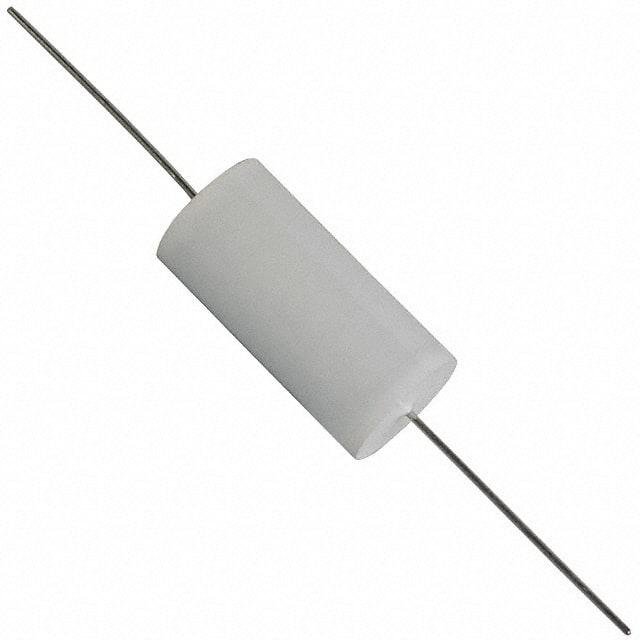

CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 940C6P47K-F

940C6P47K-F概述


    产品简介


    940系列聚丙烯电容器是专为脉冲和缓冲电路设计的高电压电容器。这类电容器具有高dv/dt(电压变化率)特性,非常适合用于需要快速响应的应用场景。本系列产品采用圆形、轴向引脚结构,内部采用聚丙烯薄膜和双金属化电极,不仅具备自我修复能力,还能承载高峰值电流。这些电容器广泛应用于电源转换器、逆变器和其他高电压电子设备中。

    技术参数


    | 参数 | 规格范围 |

    | 电容范围 | 0.01至4.7 µF |
    | 电容公差 | 标准:±10% (K);可选:±5% (J) |
    | 额定电压 | 600至3000 Vdc (对应交流电压275至500 VAC,60 Hz) |
    | 工作温度范围 | -55 ºC 至 105 ºC |
    | 最大RMS电流 | 查阅表格 |
    | 绝缘电阻 | > 100,000 MΩ x µF |
    | 介电强度测试电压 | 端子间:额定DC电压的160%,持续60秒
    端子和外壳:3 kVac @ 50/60 Hz,持续60秒 |
    | 寿命测试 | 在85 ºC下进行2,000小时测试,施加125%额定直流电压 |
    | 预期寿命 | 额定Vdc下,在70 ºC环境下为60,000小时
    额定Vac下,在70 ºC环境下为30,000小时 |
    | 尺寸构造 | 外壳材料:UL510 聚酯胶带包裹
    树脂材料:UL94V-0 环氧树脂填充
    引脚材料:镀锡铜 |
    | 符合标准 | RoHS合规 |

    产品特点和优势


    - 高dv/dt:适合快速瞬态响应的缓冲应用。
    - 高脉冲电流承载能力:能够处理大量的瞬态电流。
    - 低电感:低寄生电感有助于提高高频应用的性能。
    - 自我修复特性:即使发生故障也能自我恢复,提高了可靠性。
    - 良好的高频和高压性能:适用于高频率和高电压的应用环境。
    - 低ESR(等效串联电阻):减少功率损耗,提高效率。

    应用案例和使用建议


    应用案例
    1. 电源转换器:这类电容器可以有效地平滑输出电压,提升电源转换器的稳定性。
    2. 逆变器:在逆变器中,高dv/dt特性可以帮助提高系统的瞬态响应速度。
    3. 驱动电路:适用于需要快速开关操作的电机驱动电路。
    使用建议
    - 选择合适的电容值:根据具体应用需求选择最合适的电容值。
    - 注意温度影响:确保在规定的工作温度范围内使用,避免过热损坏。
    - 散热设计:合理设计散热系统,保证电容器在高电流状态下稳定运行。

    兼容性和支持


    - 兼容性:这些电容器适用于多种高电压和高频应用场景,如电源转换器和逆变器。
    - 厂商支持:厂商提供详尽的技术支持,包括安装指导、问题解答和技术培训。

    常见问题与解决方案


    1. 问题:电容器发热严重。
    - 解决方案:检查安装位置是否有足够的散热措施,必要时增加散热片。
    2. 问题:电容器失效。
    - 解决方案:确认是否超出了规定的电压或温度范围,更换符合要求的产品。
    3. 问题:无法达到预期的性能。
    - 解决方案:重新评估应用需求,确保选用正确的电容值和型号。

    总结和推荐


    940系列聚丙烯电容器是一款性能优越、应用广泛的电子元件。它具备高dv/dt、高脉冲电流承载能力和低电感的特点,非常适合于高电压和高频应用场合。其自我修复特性和低ESR使其在各种工业环境中表现出色。考虑到其卓越的功能和广泛的应用领域,我们强烈推荐这种电容器用于各类需要高性能电容器的项目。

940C6P47K-F参数

参数
电容值 470nF
容差 ±10%
介电材料 聚丙烯
ESR-等效串联电阻 7mΩ
额定电压-AC 275V
额定电压-DC 600V
长*宽*高 34mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

940C6P47K-F厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

940C6P47K-F数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 CORNELL DUBILIER ELECTRONICS KNOWLES 940C6P47K-F 940C6P47K-F数据手册

940C6P47K-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
