944U470K122AAM

产品分类: 薄膜电容
产品描述: 47μF ±10% 聚丙烯,金属化 1.2KV 700μΩ 插件 底座安装,螺纹安装 84.5mm*40mm*41mm
供应商型号: N-944U470K122AAM
供应商: 云汉优选
标准整包数: 1

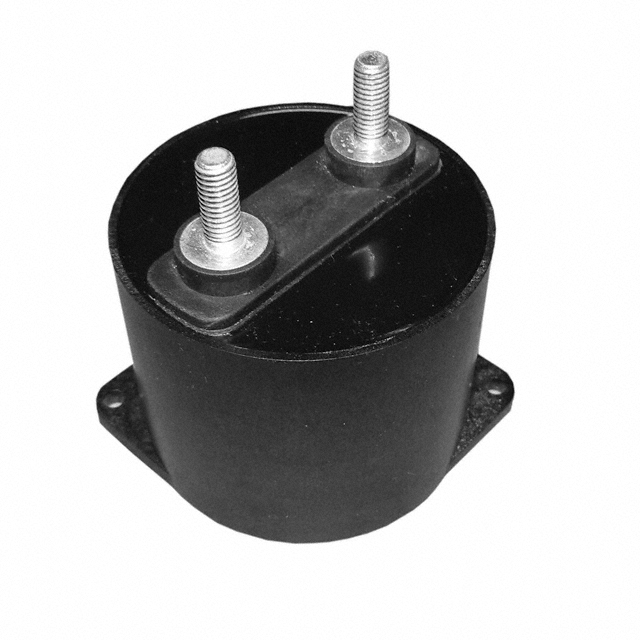

CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 944U470K122AAM

944U470K122AAM概述


    产品简介


    Type 944U Polypropylene, DC Link Capacitors
    Type 944U是一款专为高功率直流滤波应用设计的聚丙烯电容器,适用于逆变器应用。这种电容器具有低感抗、低轮廓、低等效串联电阻(ESR)和高纹波电流能力。通过提供公端或母端接线选项,Type 944U能够在坚固的UL 94VO阻燃塑料外壳中灵活设计。其高电流等级和强大的安装法兰使其非常适合电动车辆电源逆变器、风力发电逆变器和电机驱动装置中的应用。

    技术参数


    - 电容范围: 33 µF 至 220 µF
    - 容差: ±10%
    - 额定电压: 800 Vdc 至 1400 Vdc
    - 工作温度范围: -40°C 至 85°C
    - 最大rms电流: 74A @ 55°C
    - 最大rms电压: 230 Vac
    - 测试电压:
    - 端子间:25°C下150%额定直流电压持续10秒
    - 端子与外壳间:25°C下4 kVac @ 50/60 Hz 持续60秒
    - 寿命测试: 在85°C下进行5000小时的额定电压测试
    - 认证: RoHS合规

    产品特点和优势


    - 低感抗: 适合高电流应用。
    - 低轮廓: 高度适中,占用空间小。
    - 低ESR: 提高效率和可靠性。
    - 高纹波电流能力: 适用于高频开关应用。
    - 高电压等级: 支持高达1400 Vdc的额定电压。
    - UL认证: 符合UL 94VO阻燃标准。

    应用案例和使用建议


    应用案例
    - 电动车辆电源逆变器: 用于电动汽车的电机驱动系统,确保高效的能量转换。
    - 风力发电逆变器: 用于将风能转换为电能,提高系统的稳定性和效率。
    - 电机驱动装置: 用于控制和驱动各种类型的电机,提供高精度和高可靠性。
    使用建议
    - 散热管理: 由于电容器工作时会产生热量,确保适当的散热设计以维持正常的工作温度。
    - 安装稳定性: 使用坚固的安装法兰,确保电容器在高振动环境中也能稳固安装。
    - 定期检查: 定期检查电容器的工作状态,及时发现并处理潜在的问题。

    兼容性和支持


    - 兼容性: Type 944U 电容器能够与其他常见的逆变器和电机驱动系统兼容。
    - 支持: 产品提供详细的使用手册和技术支持服务,确保客户能够充分利用产品的功能和优势。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容器过热 | 确保适当的散热设计,并监控工作温度。 |
    | 等效串联电阻(ESR)偏高 | 检查电容器是否过载或工作环境温度过高,调整负载或降低环境温度。 |
    | 电容器寿命短 | 确保符合制造商规定的电压和电流限制,并进行定期检查和维护。 |

    总结和推荐


    Type 944U Polypropylene, DC Link Capacitors是一款专为高功率逆变器应用设计的高性能电容器。其低感抗、低轮廓、低ESR、高纹波电流能力和高电压等级使其成为许多高端应用的理想选择。此外,UL认证和RoHS合规保证了其在工业环境中的可靠性和安全性。建议在需要高效能和高可靠性的场合中优先考虑使用此产品。

944U470K122AAM参数

参数
电容值 47μF
容差 ±10%
介电材料 聚丙烯,金属化
额定电压-AC -
额定电压-DC 1.2KV
ESR-等效串联电阻 700μΩ
长*宽*高 84.5mm*40mm*41mm
通用封装 插件
安装方式 底座安装,螺纹安装
应用等级 工业级
零件状态 在售
包装方式 散装

944U470K122AAM厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

944U470K122AAM数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 CORNELL DUBILIER ELECTRONICS KNOWLES 944U470K122AAM 944U470K122AAM数据手册

944U470K122AAM封装设计

查看详情并下载
Symbol
Footprint
3D Model
