940C16P15K-F

产品分类: 薄膜电容
产品描述: 150nF ±10% 聚丙烯 1.6KV 500V 5mΩ 通孔安装 34mm(长度)
供应商型号: 1610856
供应商: 海外现货
标准整包数: 1

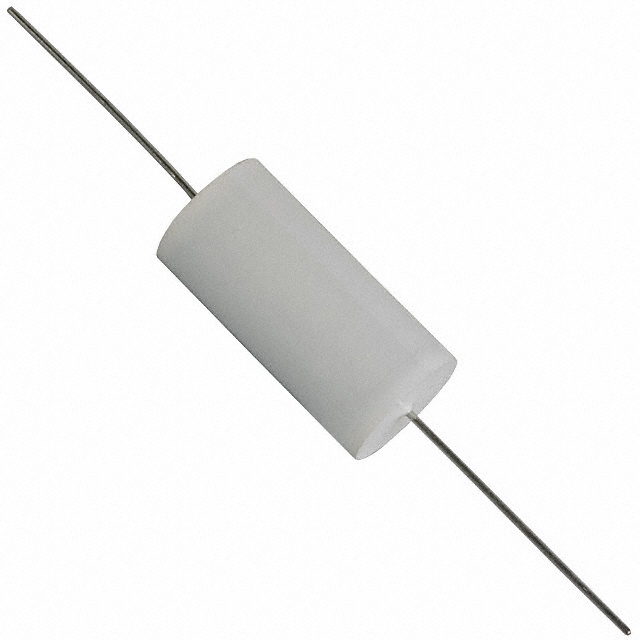

CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 940C16P15K-F

940C16P15K-F概述

    # Type 940 Polypropylene Capacitors: High Performance Snubber Capacitors

    产品简介


    Type 940系列聚丙烯电容器是专为脉冲和浪涌吸收(Snubber)设计的高性能电容器。它们具有出色的高dV/dt能力,适用于需要快速电压变化的应用场合。这种圆柱形轴向引线式电容器采用聚丙烯薄膜和双金属化电极设计,具备自我修复特性和卓越的峰值电流承载能力。广泛应用于电源管理、高频逆变器、电机控制等领域。
    主要功能
    - 高dV/dt响应
    - 处理高峰值脉冲电流
    - 低寄生电感
    - 自我修复功能
    应用领域
    - 工业电力系统
    - 高频逆变器
    - 电机驱动控制
    - 激光电源
    - 开关电源设计

    技术参数


    | 参数项 | 范围/值 |

    | 容量范围 | 0.01 µF 至 4.7 µF |
    | 容量公差 | ±10% 标准;±5% 可选 |
    | 额定电压 | 600 至 3000 VDC (275 至 500 VAC) |
    | 工作温度范围 | -55°C 至 +105°C |
    | 最大有效值电流 | 参考图表 |
    | 绝缘电阻 | >100,000 MΩ·µF |
    | 介电强度测试 | 端子间:160%额定电压 60 秒 |
    端子对壳体:3 kV AC 60 秒 |
    | 寿命测试 | 2,000 小时 @ 85°C,125%额定电压 |
    | 使用寿命(典型) | 60,000 小时 @ 额定电压 70°C |

    产品特点和优势


    特点
    - 高dV/dt响应能力:适用于快速开关应用。
    - 高脉冲电流处理:可承受高能量脉冲。
    - 低寄生电感:适合高频电路。
    - 自我修复功能:延长使用寿命。
    - 宽广的工作温度范围:适应恶劣环境。
    优势
    - 在电力电子设备中提供更可靠和稳定的表现。
    - 减少电磁干扰(EMI),提升整体系统效率。
    - 具备RoHS合规性,符合环保要求。

    应用案例和使用建议


    应用案例
    - 电机启动保护:用于抑制启动时产生的浪涌电流,延长电机寿命。
    - 逆变器滤波:降低谐波失真,提高输出质量。
    - 电源滤波:改善电源纹波,稳定供电。
    使用建议
    - 在选择具体型号时,应根据所需容量和额定电压精确匹配产品。
    - 注意安装时的机械稳定性,避免过度弯曲引线。
    - 对于高频应用,尽量缩短引线长度以减少寄生电感的影响。

    兼容性和支持


    兼容性
    - 与大多数主流工业控制器和逆变器完全兼容。
    - 支持并联多个电容器以满足更大容量需求。
    支持服务
    - 厂商提供详尽的技术文档和支持服务。
    - 定期更新产品规格,确保持续的性能改进。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 容量下降较快 | 确保安装在推荐的工作温度范围内 |
    | 引线焊接不良 | 使用正确的焊接工艺和技术 |
    | 设计寿命未达预期 | 检查负载条件是否超出额定范围 |

    总结和推荐


    评估
    Type 940系列聚丙烯电容器凭借其高dV/dt能力、低ESR和优异的高频性能,在工业电子应用中表现卓越。其广泛的额定电压范围和出色的可靠性使其成为电源管理和电力转换领域的理想选择。
    推荐
    强烈推荐在需要处理高压脉冲和高频信号的场景中使用Type 940系列电容器。无论是工业控制还是消费电子领域,它都能提供长期稳定的性能保障。

    联系信息
    CDE Cornell Dubilier
    地址:1605 E. Rodney French Blvd., New Bedford, MA 02744
    电话:(508)996-8561
    传真:(508)996-3830

940C16P15K-F参数

参数
电容值 150nF
容差 ±10%
介电材料 聚丙烯
额定电压-DC 1.6KV
ESR-等效串联电阻 5mΩ
额定电压-AC 500V
长*宽*高 34mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

940C16P15K-F厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

940C16P15K-F数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 CORNELL DUBILIER ELECTRONICS KNOWLES 940C16P15K-F 940C16P15K-F数据手册

940C16P15K-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 50.1696
2+ ¥ 45.0006
3+ ¥ 39.5276
5+ ¥ 38.0073
10+ ¥ 36.487
20+ ¥ 34.0545
50+ ¥ 33.4464
100+ ¥ 33.4464
库存: 39
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 50.16
