940C20P1K-F

产品分类: 薄膜电容
产品描述: 100nF ±10% 聚丙烯 2KV 500V 7mΩ 通孔安装 34mm(长度)
供应商型号: N-940C20P1K-F
供应商: 云汉优选
标准整包数: 1

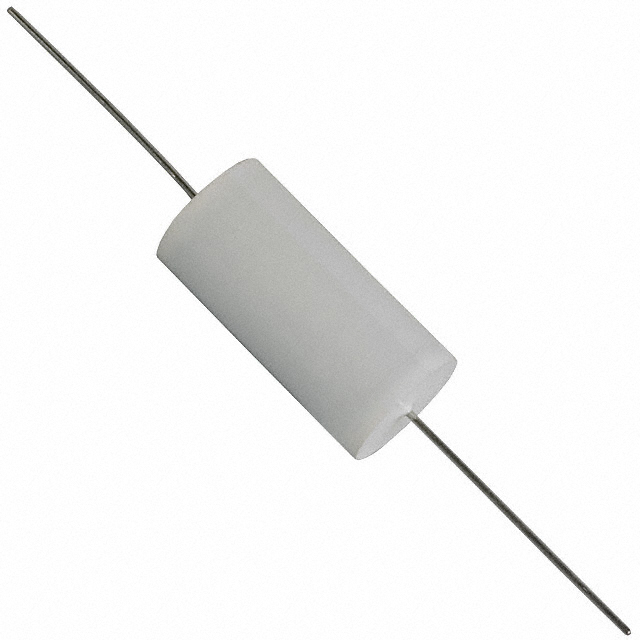

CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 940C20P1K-F

940C20P1K-F概述


    产品简介


    940型聚丙烯电容器是专为脉冲和缓冲应用设计的圆形引线型薄膜电容器。该系列电容器采用聚丙烯薄膜和双层金属化电极,具备自我修复特性和高脉冲电流承载能力。940型电容器适用于高dv/dt(电压变化率)的应用场合,特别是在需要快速响应的缓冲电路中表现出色。主要功能包括高脉冲电流承载能力和低感抗。它们广泛应用于工业电子、电源转换系统、电机控制和其他需要高速响应的应用领域。

    技术参数


    - 电容范围:0.01 μF 至 4.7 μF
    - 电容容差:±10%(标准);±5%(可选)
    - 额定电压:600 Vdc 至 3000 Vdc(对应交流电275 V 至 500 V,60 Hz)
    - 工作温度范围:-55°C 至 105°C
    - 最大交流电流:详见表格
    - 绝缘电阻:> 100,000 MΩ × μF
    - 测试电压:终端之间:25°C 下 160% 额定直流电压,持续 60 秒;终端与外壳之间:25°C 下 3 kVac @ 50/60 Hz,持续 60 秒
    - 使用寿命:85°C 下 2000 小时,额定电压125%;预期寿命:70°C下60,000小时(额定直流电压);70°C下30,000小时(额定交流电压)

    产品特点和优势


    - 高dv/dt:适合高脉冲应用,如快速开关电路。
    - 高脉冲电流:能在瞬间承受大电流而不损坏。
    - 低感抗:减少电容器对高频信号的阻抗,提高电路效率。
    - 自我修复:电介质材料破损后能自我修复,增加可靠性。
    - 宽工作温度范围:可在极端温度条件下稳定运行。
    - RoHS合规:符合环保要求。

    应用案例和使用建议


    940型电容器适用于多种应用,包括但不限于:
    - 开关电源:提高转换效率,确保稳定输出。
    - 逆变器:增强快速响应能力,降低能耗。
    - 电机驱动:提高控制精度,延长电机寿命。
    使用建议:
    - 在高脉冲电流环境下,注意监测电容器的温度变化,避免过热导致失效。
    - 定期检查绝缘电阻,确保长期稳定性。
    - 在高压应用中,遵循安全操作规程,使用合适的保护措施。

    兼容性和支持


    - 兼容性:与其他标准电气连接器和接线端子兼容。
    - 支持:厂商提供详尽的技术文档、客户支持和技术咨询服务。此外,产品享有保修服务。

    常见问题与解决方案


    1. 问题:电容器在高温环境中表现不稳定。
    - 解决方案:选择适合更高温度范围的产品型号,或在电路中加入散热措施。
    2. 问题:电容器出现短路。
    - 解决方案:确认电容器安装正确,排除其他可能的短路原因。必要时联系技术支持。
    3. 问题:电容器容量衰减严重。
    - 解决方案:定期检测电容值,确保在允许范围内。若超出范围,及时更换。

    总结和推荐


    940型聚丙烯电容器以其高dv/dt、高脉冲电流承载能力、低感抗和自我修复等特点,在众多应用场景中表现出色。它们尤其适合于工业电子和电力转换系统等需要高速响应的应用场合。其出色的性能和宽泛的工作温度范围使其在市场上具有较强的竞争力。因此,我们强烈推荐使用这款电容器,以满足您的高要求应用需求。

940C20P1K-F参数

参数
电容值 100nF
容差 ±10%
介电材料 聚丙烯
额定电压-AC 500V
额定电压-DC 2KV
ESR-等效串联电阻 7mΩ
长*宽*高 34mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

940C20P1K-F厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

940C20P1K-F数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 CORNELL DUBILIER ELECTRONICS KNOWLES 940C20P1K-F 940C20P1K-F数据手册

940C20P1K-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
