947C491K801CBMS

产品分类: 薄膜电容
产品描述: 490μF ±10% 聚丙烯,金属化 800V 230V 2.6mΩ 底座安装,接线柱安装,螺纹安装 122mm(高度)
供应商型号: N-947C491K801CBMS
供应商: 云汉优选
标准整包数: 1

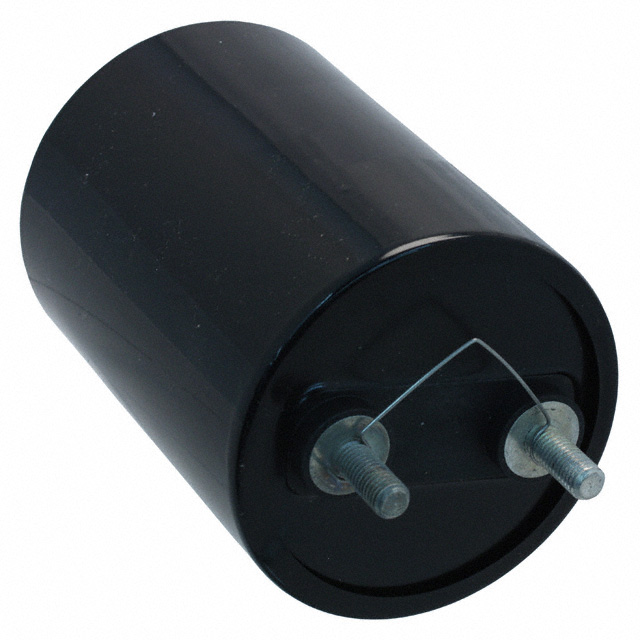

CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 947C491K801CBMS

947C491K801CBMS概述

    # Type 947C Polypropylene, DC Link Capacitors: High Current, High Capacitance for Inverter Applications

    1. 产品简介


    基本介绍
    Type 947C系列是CDE(Cornell Dubilier Electronics)推出的一款高性能聚丙烯薄膜电容器,专门用于直流链路应用中的高电流、高电容需求。这种电容器适用于各种严苛的工作环境,特别适合于风能、太阳能、燃料电池等可再生能源系统以及工业逆变器的应用场景。
    主要功能
    - 高电流处理能力
    - 高电容密度
    - 低ESR(等效串联电阻)
    - 低引线电感
    应用领域
    - 工业逆变器
    - 太阳能发电系统
    - 风力发电系统
    - 燃料电池
    - 电机驱动系统

    2. 技术参数


    以下为Type 947C系列的技术规格:
    | 参数 | 规格范围 |

    | 电容范围 | 110 µF 至 1500 µF |
    | 容量公差 | ±10%(标准),±5%(可选) |
    | 额定电压 | 800 VDC 至 1300 VDC |
    | 工作温度范围 | -40°C 至 85°C |
    | 最大均方根电流 | 参见数据表格 |
    | 最大均方根电压 | 230 Vac |
    | 测试电压(端子间) | 150%额定直流电压,持续10秒 |
    | 测试电压(端子至外壳)| 4 kVac,50/60 Hz,持续60秒 |
    | 寿命测试 | 5000小时@85°C,额定电压 |
    | 预期寿命 | 200,000小时@60°C,额定电压 |
    | 失效率 | 100 FIT(典型值,中型电容器) |
    | 认证标准 | IEC 61071,IEC 61881 |
    | RoHS合规性 | 是 |

    3. 产品特点和优势


    特点
    - 非极性介电材料
    - 干燥树脂填充,UL94V-0等级
    - 高可靠性与长使用寿命
    - 替代铝电解电容器(更低电容,更高电流)
    优势
    - 高达100安培的电流处理能力
    - 低ESR和低引线电感设计,适合高频应用
    - 高温下的稳定表现
    - 高耐压设计,确保长期可靠性

    4. 应用案例和使用建议


    应用案例
    - 风能发电系统:用于功率转换逆变器的直流链路滤波。
    - 太阳能发电系统:提供稳定的直流输出,减少波动。
    - 工业电机驱动:处理高电流和高温环境下的运行需求。
    使用建议
    - 在选择电容器时,根据具体应用的需求计算所需的工作电压比(Va/Vr)和核心温度。
    - 考虑空气流动速度对热阻的影响,以优化散热效果。
    - 对于长时间运行的应用,建议选择更高的电压等级以延长使用寿命。

    5. 兼容性和支持


    兼容性
    Type 947C系列电容器具有良好的兼容性,可以与其他标准DC链路组件无缝集成,广泛应用于各种逆变器设计中。
    支持
    CDE提供详尽的技术文档和支持服务,包括产品选型指南、安装指导和售后服务,确保客户能够高效地将产品集成到其系统中。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高 | 检查散热设计,增加风扇或其他冷却措施 |
    | 电流过大 | 降低负载或增加并联电容器 |
    | 寿命短 | 更换更高电压等级的产品 |

    7. 总结和推荐


    综合评估
    Type 947C系列电容器以其卓越的性能、高可靠性和广泛的适用性成为工业逆变器和其他高要求应用的理想选择。其长寿命和高电流处理能力使其在竞争激烈的市场中脱颖而出。
    推荐结论
    强烈推荐Type 947C系列电容器用于需要高电流和高电容密度的DC链路应用。其设计优良、性能稳定,能够满足大多数工业应用的需求。对于希望提升系统可靠性和效率的工程师来说,这是一个明智的选择。

947C491K801CBMS参数

参数
电容值 490μF
容差 ±10%
介电材料 聚丙烯,金属化
ESR-等效串联电阻 2.6mΩ
额定电压-AC 230V
额定电压-DC 800V
长*宽*高 122mm(高度)
安装方式 底座安装,接线柱安装,螺纹安装
零件状态 在售
包装方式 散装

947C491K801CBMS厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

947C491K801CBMS数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 CORNELL DUBILIER ELECTRONICS KNOWLES 947C491K801CBMS 947C491K801CBMS数据手册
