首页  >  产品百科  >  UNL15W4P7K-F

UNL15W4P7K-F

产品分类: 薄膜电容
产品描述: 4.7μF ±10% 聚丙烯 1.5KV 15mΩ 通孔安装 35mm*53.7mm*54.2mm
供应商型号: N-UNL15W4P7K-F
供应商: 云汉优选
标准整包数: 1

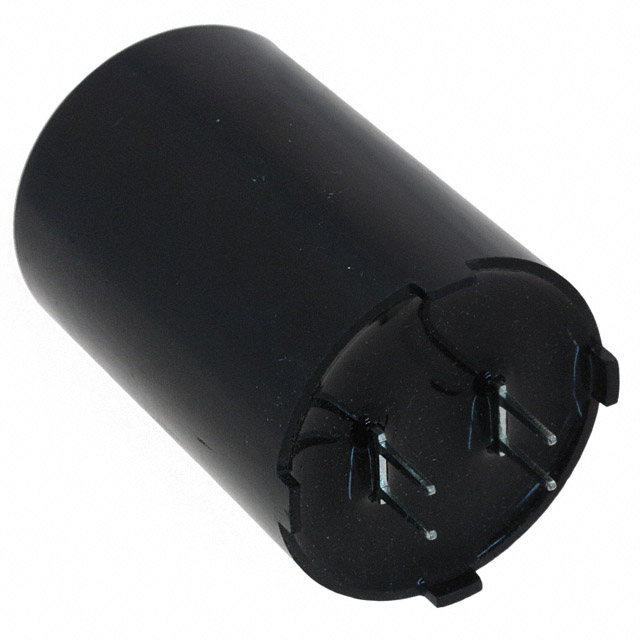

CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 UNL15W4P7K-F

UNL15W4P7K-F概述

    高质量文章:UNL系列DC链路和滤波电容器技术手册

    产品简介


    UNL系列是CDE Cornell Dubilier公司生产的直流链路和滤波电容器,具有高电容和大电流的特点。这些电容器适用于板载安装,主要用于需要高电容值和高纹波电流的应用场合。UNL系列的主要功能包括高电容值、低等效串联电阻(ESR)和非极化设计。其广泛应用于电源逆变器、电机驱动器和其他电力电子系统中。

    技术参数


    - 电容范围: 4.7至100 µF
    - 额定电压: 400至1500 Vdc
    - 工作温度范围: -55°C至105°C
    - 最大交流电流: 检查表格获取具体数值
    - 测试电压: 两引脚间@ 25°C为额定直流电压的125%,持续60秒;引脚与外壳间@ 25°C为3 kVac@ 50/60 Hz,持续60秒
    - 寿命测试: 在85°C下进行2000小时测试,施加额定电压的125%
    - 使用寿命: 在70°C下预期寿命为60,000小时
    - 符合标准: RoHS认证

    产品特点和优势


    UNL系列相对于传统电解电容器的优势包括:
    - 低ESR: 优秀的等效串联电阻,提高整体效率。
    - 高纹波电流: 最高可达传统电解电容器的10倍。
    - 非极化设计: 具有更广泛的适用性和可靠性。
    - 高电压等级: 能够承受更高的电压环境。
    - 干燥结构: 不含电解液,提高长期稳定性和可靠性。

    应用案例和使用建议


    UNL系列电容器常用于工业电力电子产品,例如逆变器、电机驱动器和储能系统。实际应用中,建议在高电流和高电压环境中使用UNL系列电容器以充分发挥其性能。此外,在选择具体型号时,应根据实际应用需求选择合适的电容值和电压等级,以确保最佳的工作效果。

    兼容性和支持


    UNL系列电容器支持多种安装方式,可根据需要选择短引脚或长引脚版本。CDE Cornell Dubilier公司提供了详细的技术支持和维护服务,帮助客户解决问题并确保产品性能达到最佳状态。

    常见问题与解决方案


    1. 问题: 电容器在高温环境下寿命缩短。
    - 解决方案: 根据产品规格,建议在较高温度环境下降低电压施加,以延长使用寿命。
    2. 问题: 等效串联电阻过高导致发热严重。
    - 解决方案: 检查电路设计是否合理,必要时增加散热措施。
    3. 问题: 电容器纹波电流超出额定值。
    - 解决方案: 根据电容器规格选择合适型号,并确保电路设计符合要求。

    总结和推荐


    综上所述,UNL系列电容器凭借其高电容值、低ESR和高电压等级等优势,成为电解电容器的理想替代品。在适合的应用场合中,该系列产品表现出色,能够满足各种电力电子系统的严格要求。因此,强烈推荐使用UNL系列电容器,特别是在需要高可靠性和高性能的电力电子应用中。

UNL15W4P7K-F参数

参数
电容值 4.7μF
容差 ±10%
介电材料 聚丙烯
额定电压-AC -
额定电压-DC 1.5KV
ESR-等效串联电阻 15mΩ
长*宽*高 35mm*53.7mm*54.2mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

UNL15W4P7K-F厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

UNL15W4P7K-F数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 CORNELL DUBILIER ELECTRONICS KNOWLES UNL15W4P7K-F UNL15W4P7K-F数据手册

UNL15W4P7K-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 24.4542 ¥ 207.8607
13+ $ 23.3192 ¥ 198.2132
25+ $ 22.6644 ¥ 192.6474
50+ $ 21.7872 ¥ 185.1912
100+ $ 16.218 ¥ 137.853
库存: 140
起订量: 5 增量: 1
交货地:
最小起订量为:5
合计: ¥ 1039.3
