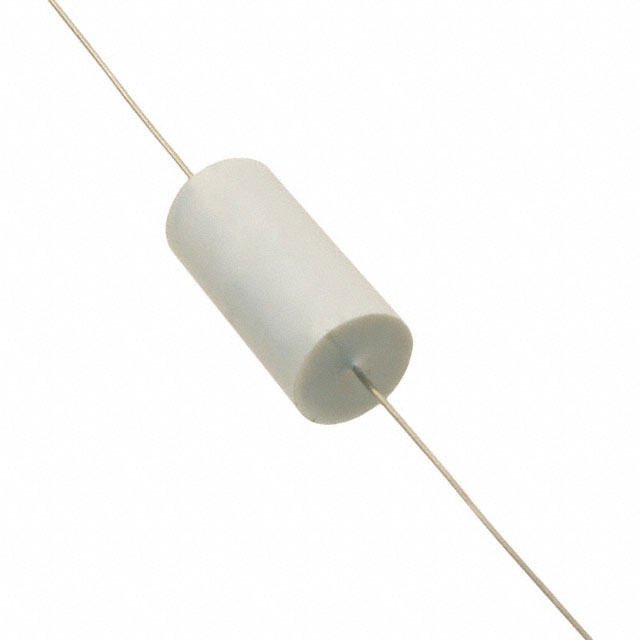

935C1W2K-F

产品分类: 薄膜电容
产品描述: 2μF ±10% 聚丙烯 100V 70V 12mΩ 通孔安装 23.8mm(长度)
供应商型号: 935C1W2K-F
供应商: Master
标准整包数: 5
CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 935C1W2K-F

935C1W2K-F概述


    产品简介


    Type 935聚丙烯电容器是专为高频滤波设计的金属化聚丙烯电容器,适用于在20-100kHz频率范围内工作的开关电源滤波应用。这些电容器以其低等效串联电阻(ESR)、高电流承载能力和高电容值而著称,相较于通用型电容器具有显著的优势。此外,该系列产品已通过UL认证,认证号为E128034(N)。

    技术参数


    - 额定电压: 100至400 Vdc (70至250 Vac, 60 Hz)
    - 电容范围: 1.0至30.0 µF
    - 温度范围: –55 ºC至105 ºC
    - 最大直流电流: 见表格
    - 绝缘电阻: 200,000 MΩ x µF
    - 测试电压:
    - 端子间: 200%额定直流电压持续60秒
    - 端子与外壳间: 3 kVac @ 50/60 Hz 持续60秒
    - 寿命测试: 1,000 h @ 85 ºC,150%额定直流电压
    - RoHS合规: 是

    产品特点和优势


    - 低ESR: 降低电源损耗,提高效率。
    - 高电流: 支持大电流应用。
    - 高电容值: 高电容量适合高频应用。
    - 自修复能力: 增强可靠性。
    - UL认可: 符合安全标准。

    应用案例和使用建议


    应用案例:
    - 开关电源滤波:用于20-100kHz频率范围内的直流电源输出滤波,确保电源稳定性。
    - 工业设备: 如通信基站、工业控制系统中的滤波和储能。
    使用建议:
    - 在选择电容器时,需根据具体的应用需求匹配合适的电容值和电压等级。
    - 注意散热,避免因高温导致电容器过早失效。
    - 使用合适的电路保护措施,如安装保险丝或电路保护器,以增强系统可靠性。

    兼容性和支持


    - 兼容性: Type 935电容器可用于各种开关电源设计,广泛应用于多种工业和消费电子产品。
    - 支持: 提供详细的尺寸和构造细节,以及技术支持和维护服务。如需更多定制规格,可联系制造商。

    常见问题与解决方案


    - 问题1: 电容器温度过高?
    - 解决方案: 确保良好的散热设计,考虑使用外部散热器。
    - 问题2: 电容器寿命短?
    - 解决方案: 检查是否在额定温度范围内使用,避免超过最大直流电流。
    - 问题3: 电容器出现故障?
    - 解决方案: 检查电路是否有短路或其他异常现象,及时更换损坏的电容器。

    总结和推荐


    综上所述,Type 935聚丙烯电容器凭借其优异的电气特性和高可靠性,在高频滤波和大电流应用中表现出色。其独特的低ESR、高电流和高电容特性使其成为众多应用的理想选择。我们强烈推荐这款产品用于需要高效稳定电源的应用场合。

935C1W2K-F参数

参数
电容值 2μF
容差 ±10%
介电材料 聚丙烯
额定电压-AC 70V
额定电压-DC 100V
ESR-等效串联电阻 12mΩ
长*宽*高 23.8mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

935C1W2K-F厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

935C1W2K-F数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 CORNELL DUBILIER ELECTRONICS KNOWLES 935C1W2K-F 935C1W2K-F数据手册

935C1W2K-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 10.6145 ¥ 89.9048
25+ $ 9.6901 ¥ 80.5692
50+ $ 9.3631 ¥ 77.8503
100+ $ 8.798 ¥ 73.113
250+ $ 8.4611 ¥ 69.288
500+ $ 8.2818 ¥ 67.8193
1000+ $ 8.2818 ¥ 67.8193
库存: 152
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 449.52
